Montage und Verdrahtung

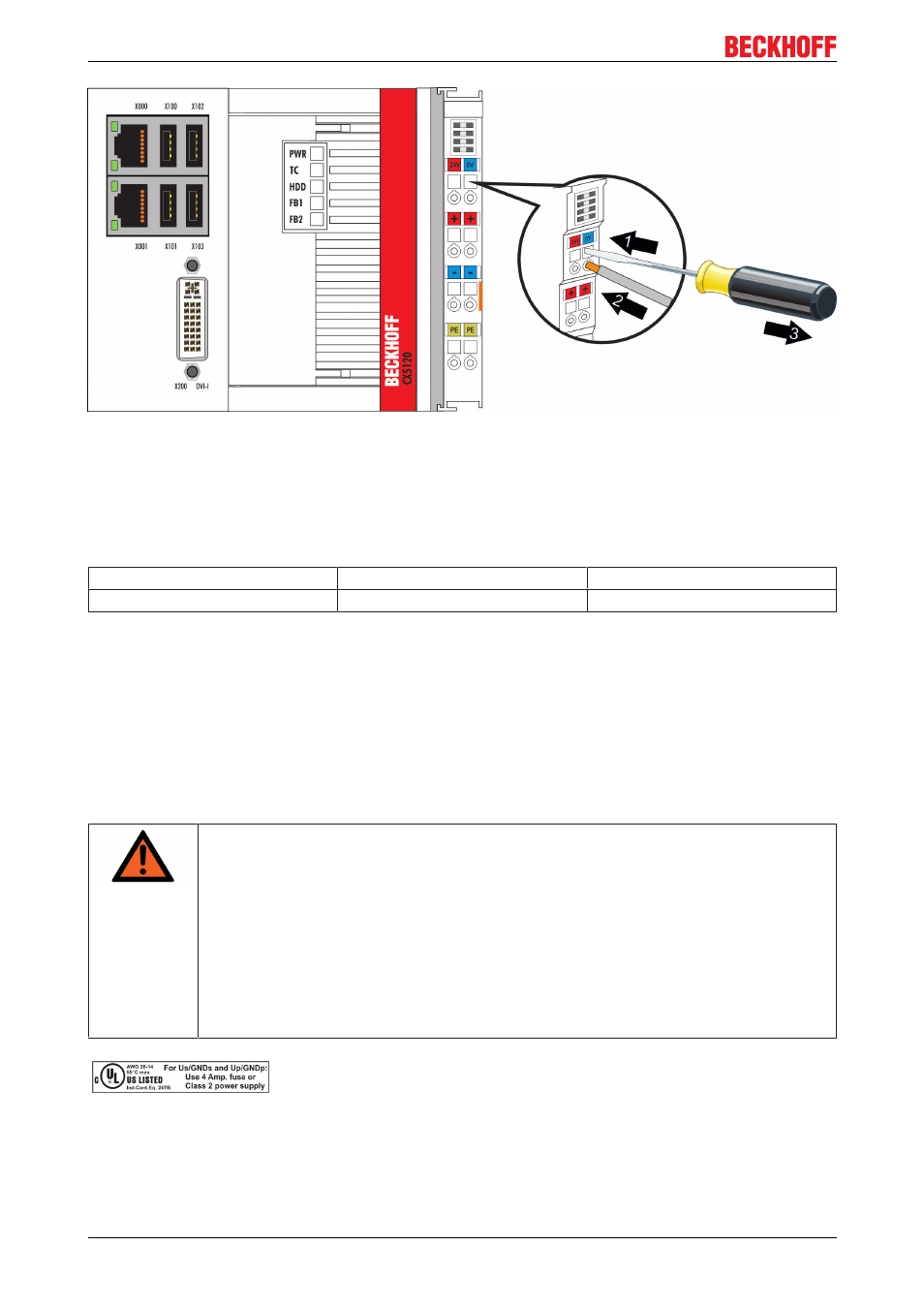

Die Klemmen sind in Federkrafttechnik ausgeführt. Schließen Sie die Leitungen folgendermaßen an:
1. Öffnen Sie eine Federkraftklemme, indem Sie mit einem Schraubendreher oder einem Dorn leicht in
die viereckige Öffnung über der Klemme drücken.
2. Der Draht kann nun ohne Widerstand in die runde Klemmenöffnung eingeführt werden.
3. Durch Rücknahme des Druckes schließt sich die Klemme automatisch und hält den Draht sicher und
dauerhaft fest.
Leitungsquerschnitt 0,5 ... 2,5 mm 2 AWG 20 … AWG 14
Abisolierlänge 8 ... 9 mm 0,33 inch
LED
Bei ordnungsgemäßem Anschluss des Netzteils und eingeschalteter Spannungsversorgung leuchten die
beiden oberen LEDs im Klemmenprisma grün auf. Die linke LED (Us) zeigt die Versorgung der CPU an. Die
rechte LED (Up) zeigt die Versorgung der Klemmen an. Die weiteren LEDs beschreiben den Status des
Klemmbusses. Die detaillierte Beschreibung der LEDs ist in dem Kapitel Fehleranalyse der LEDs
beschrieben.
UL­Anforderungen
WARNUNG
Verlust der UL Zulassung
Zur Einhaltung der UL­Anforderungen dürfen die CX­Controller nicht mit unbegrenzten
Spannungsquellen verbunden werden!
Zur Einhaltung der UL­Anforderungen dürfen die CX­Controller nur mit Versorgungsspan­
nungen (24 V DC) versorgt werden, die
a) von einer isolierten, mit einer Sicherung (entsprechend UL248) von maximal 4 A ge­
schützten Quelle, oder
b) von einer Spannungsquelle die NEC class 2 entspricht stammen.
Eine Spannungsquelle entsprechend NEC class 2 darf nicht seriell oder parallel mit einer
anderen NEC class 2 entsprechenden Spannungsquelle verbunden werden! Diese UL­An­
forderungen gelten für alle Versorgungsspannungen der CX­Controller!
