Montage und Verdrahtung
4.9 RS232­Anschlüsse (CX51x0­N030)
Die Systemschnittstelle CX51x0­N030 stellt eine RS232­Schnittstelle, COM1 (X300), bereit. Sie ist auf einer
9­poligen Sub­D­Stiftleiste ausgeführt. Sollte mehr als eine Schnittstelle benötigt werden, so kann das
System über den Klemmenbus (K­ oder E­Bus) mit den Busklemmen (KL/EL6001) um die benötigte Anzahl
serieller Schnittstellen erweitert werden. Die Pinbelegung wird unten auf der Seite dargestellt.
Die maximale Baudrate auf beiden Kanälen beträgt 115 kBit. Die Einstellung der Schnittstellenparameter
erfolgt über das Betriebssystem oder kann aus dem SPS­Programm heraus gesteuert werden.

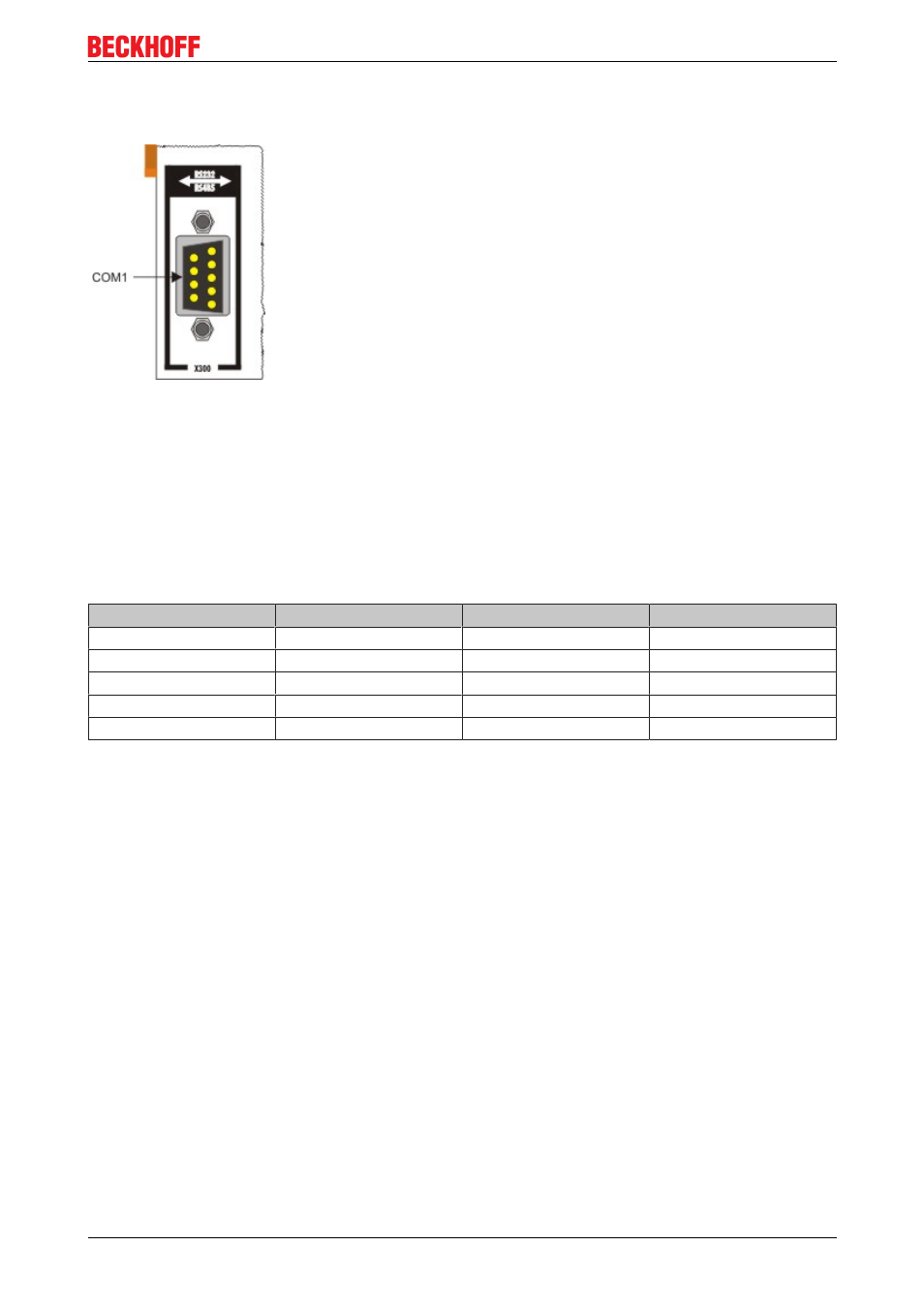

COM­Schnittstelle RS232 (Stecker)
Pinbelegung COM­Schnittstelle
PIN Signal Typ Beschreibung
2 RxD Signal in Receive Data
3 TxD Signal out Transmit Data
5 GND Ground Ground
7 RTS Signal out Ready to Send
8 CTS Signal in Clear to Send
