Fehlerbehandlung und Diagnose
6 Fehlerbehandlung und Diagnose

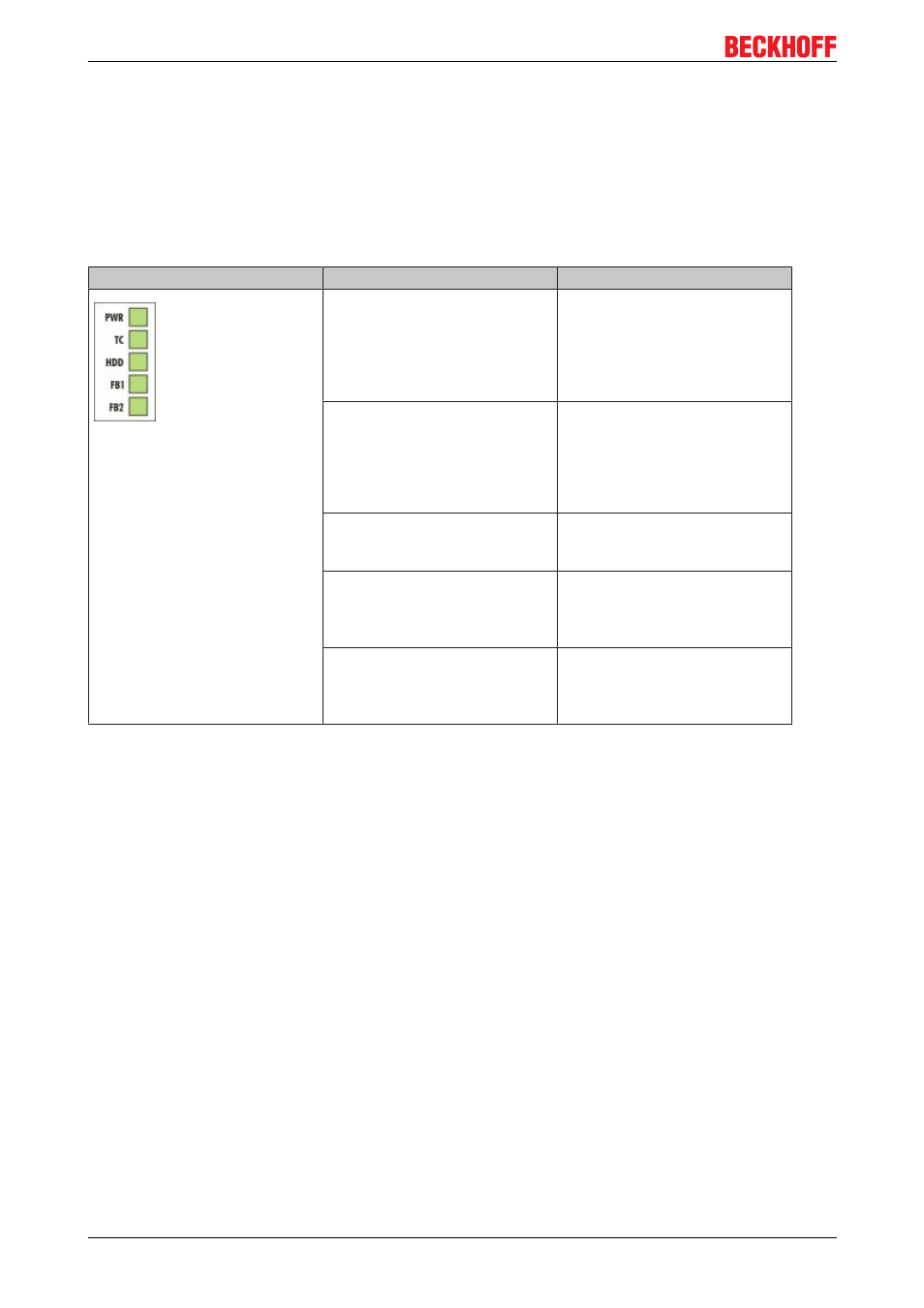

6.1 CPU­Grundmodul
6.1.1 LEDs des CPU­Grundmoduls
Anzeige LED Bedeutung
PWR Spannungsversorgung
Die Power LED leuchtet bei
Anschluss an ein Netzteil mit
eingeschalteter
Spannungsversorgung (grün)
auf.
TC TwinCAT Status­LED
TwinCAT ist im Run­Modus
(grün)
TwinCAT ist im Stop­Modus (rot)
TwinCAT ist im Konfig­Modus
(blau)
HDD Read/Write CFast­Karte
(rot) Zeigt einen Zugriff auf die
CFast­ Karte an.
FB1 Status­LED1 für Feldbus
(Funktion wird bei der
Feldbusschnittstelle
beschrieben)
FB2 Status­LED2 für Feldbus
(Funktion wird bei der
Feldbusschnittstelle
beschrieben)
