Inbetriebnahme/Konfiguration

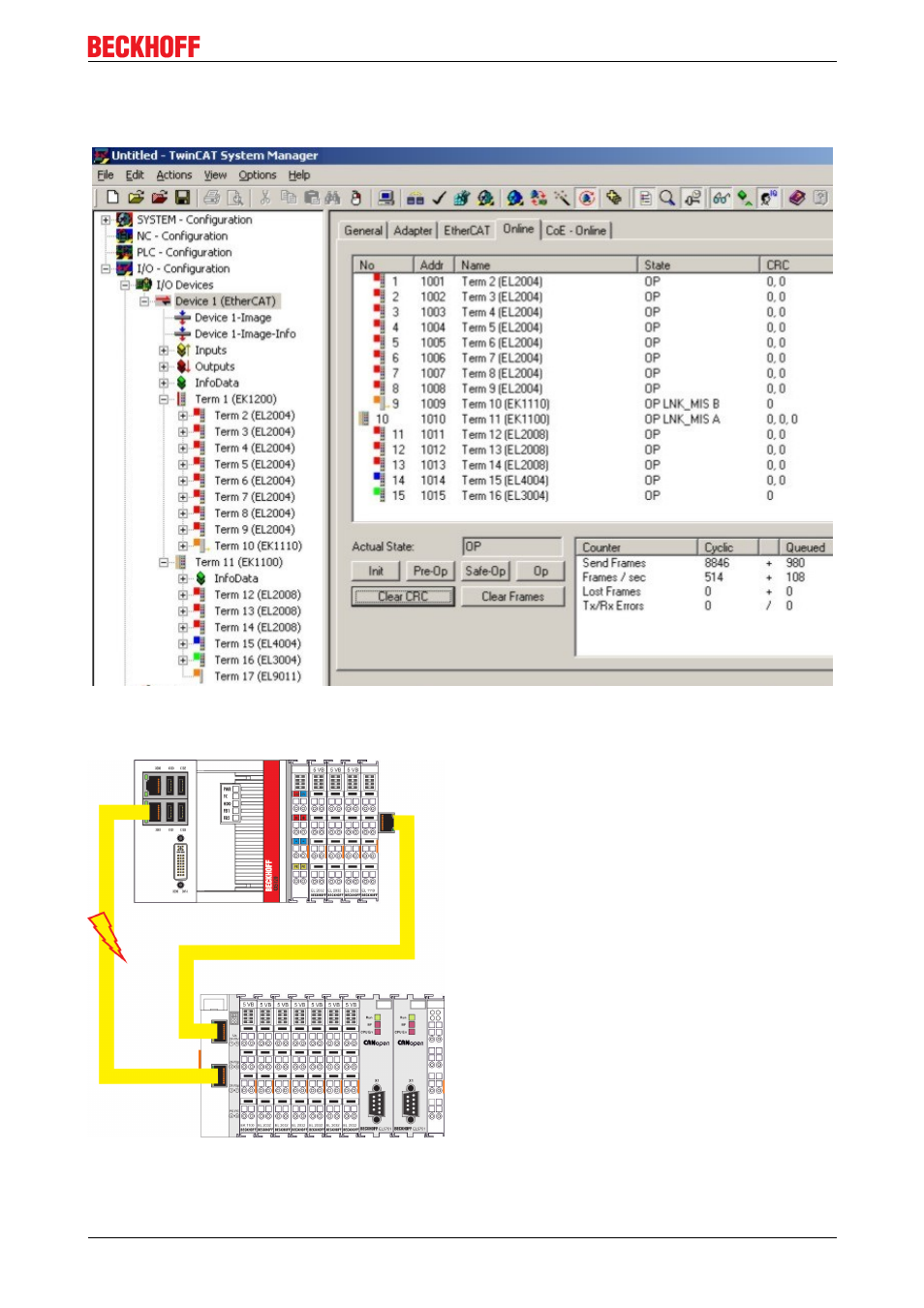

Hier ist die Zuleitung zum Koppler EK1100 gestört. Trotz des Kabelausfalls laufen die Klemmen am EK1100
weiter. Im „System Manager“ sieht der Ausfall dann wie folgt aus:
Die Unterbrechung wird durch „LNK_MIS B" und „LNK_MIS A" angezeigt.
Das nächste Beispiel zeigt den Ausfall der „Rückleitung":
Hier ist die zweite Leitung gestört. Die Klemmen am Koppler laufen ohne Störung weiter. Im System­
Manager sieht das Verhalten dann wie folgt aus:
CX51x0 77 Version 1.0
