Installationsanleitung
21 · G&D CATCenter NEO4

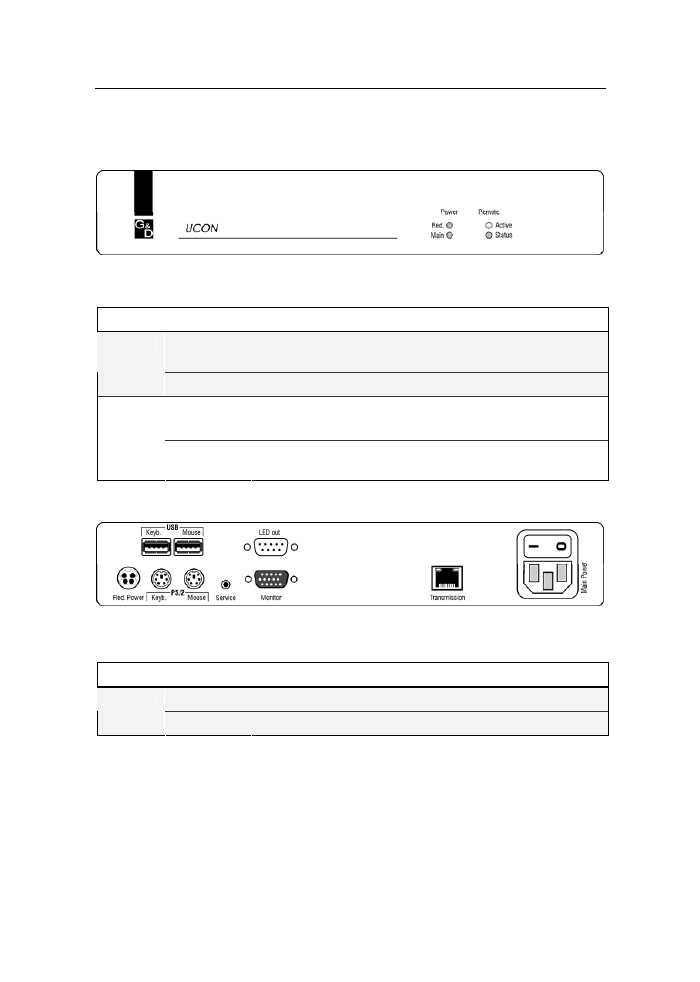

Arbeitsplatzmodul UCON
Frontseite
Die LEDs auf der Frontseite des Arbeitsplatzmoduls UCON haben folgende Funk-
tion:
Bereich LED Bedeutung
Redundant
Leuchtet, wenn ein externes Netzteil angeschlossen ist
und 12V liefert
Power
Main
Leuchtet, wenn Spannungsversorgung hergestellt ist
Active
Leuchtet, wenn eine Tastatur initialisiert wurde
Blinkt, wenn keine Tastatur initialisiert wurde
Remote
Status
Leuchtet, wenn die Spannungsversorgung hergestellt
wurde.
Rückseite
Auf der Rückseite des Arbeitsplatzmoduls UCON befinden sich an der RJ45-
Schnittstelle zusätzliche Status-LEDs. Diese LEDs haben folgende Funktion:
Bereich LED Bedeutung
gelb
Port ist aktuell durch einen Benutzer belegt.
CPU
grün
Verbindung zu einem Target-Modul CATpro2.
