Leds an der rückseite – Guntermann & Drunck CompactCenter X2 Installation Benutzerhandbuch
Seite 14
Statusanzeigen
«
Matrixswitch
10 · G&D CompactCenter X2
LEDs an der Rückseite
Auf der Rückseite des Matrixswitches befinden sich an jeder RJ45-Schnittstelle
zusätzliche Status-LEDs. Diese LEDs haben folgende Funktion:

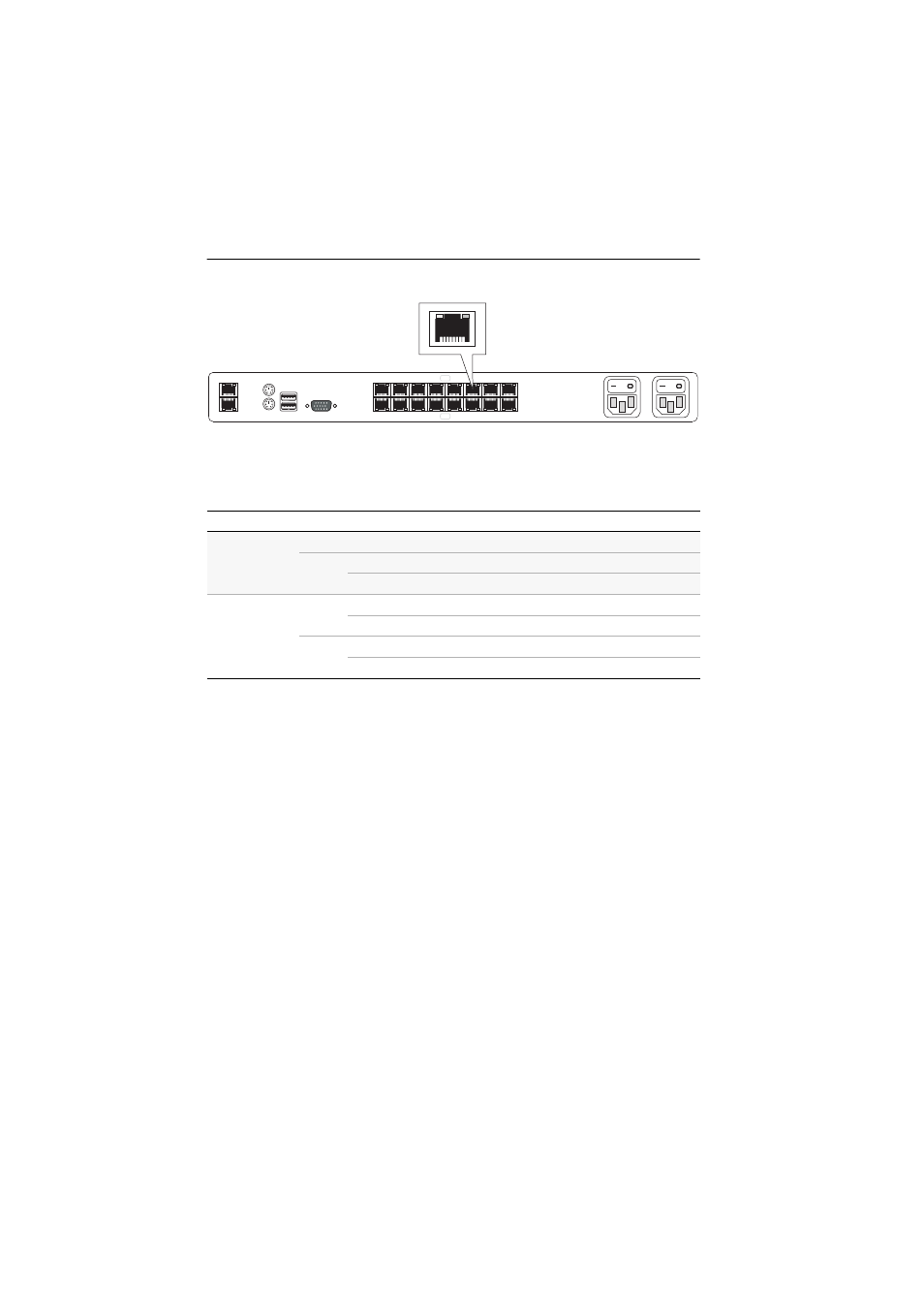

Abbildung 4: Statusanzeigen an den RJ45-Schnittstellen des Matrixswitches
Schnittstelle
LED
Status
Bedeutung
Network
links
grün
Aktivität auf der Schnittstelle.
rechts grün
1 GBit/s-Verbindung aktiv.
gelb
10 oder 100 Mbit/s Verbindung aktiv.
CPU
gelb
an
Port ist aktuell durch einen Benutzer belegt.
aus
Der Port ist frei verfügbar.
grün
an
Verbindung zum Target-Modul hergestellt.
aus
Das Target-Modul ist derzeit nicht aufgeschaltet.
Tabelle 2: Statusanzeigen an den RJ45-Schnittstellen des Matrixswitches
USB K/M
Keyb.
Mouse
Network A
Network B
Main
Po
wer
R
ed.
Po
wer
Monitor
9
1
2
3
4
5
6
7
8
10
11
12
13
15
16
CPU
CPU
