Target-Module

»

CATpro2-DVI-Audio

G&D CompactCenter X2 · 25

Schnittstellen an der Rückseite

Trans. 1:

Verbinden Sie diese Schnittstelle mit einem CPU-Port eines KVM-Matrix-

switches. Verwenden Sie hierzu eine Twisted-Pair-Verkabelung der Kategorie 5

(oder höher).

Trans. 2:

Verbinden Sie ggf. diese Schnittstelle mit einem CPU-Port eines weiteren

KVM-Matrixswitches. Verwenden Sie hierzu eine Twisted-Pair-Verkabelung der

Kategorie 5 (oder höher).

DDC:

Mit diesem Drehschalter wählen Sie die von Ihnen gewünschte DDC-Informa-

tion aus. Detaillierte Informationen zu diesem Thema finden Sie im Kapitel Auswahl

der DDC-Information auf Seite 28.

Power Loop:

Falls Sie ein weiteres Target-Modul mit dem Strom eines optionalen

Tischnetzteils versorgen möchten, schließen Sie an diese Schnittstelle ein optionales

Power Loop-Kabel an.

Detaillierte Informationen zur Power Loop-Stromversorgung finden Sie auf Seite 31.

Power In:

Schließen Sie gegebenfalls an diese Schnittstelle das optionale Tischnetzteil

oder das (an ein anderes Target-Modul angeschlossene) Power Loop-Kabel an.

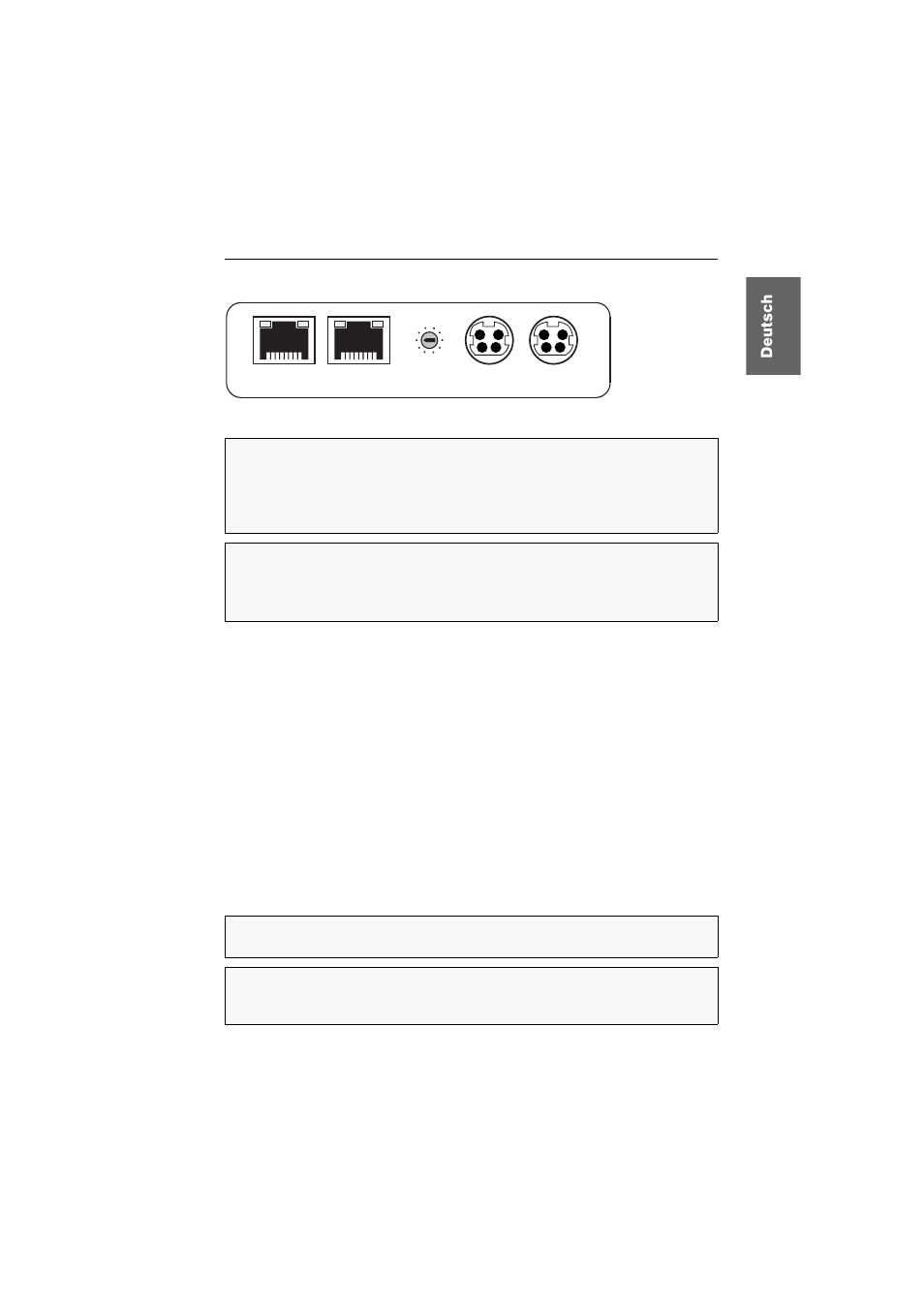

Abbildung 6: Rückansicht des Target-Moduls

CATpro2-DVI-Audio

HINWEIS:

Das Target-Modul ist mit zwei Trans.-Schnittstellen ausgestattet, die den

Anschluss des Target-Moduls an zwei verschiedene KVM-Matrixswitches ermög-

lichen.
Verbinden Sie pro KVM-Matrixswitch ausschließlich eine Trans.-Schnittstelle des

Target-Moduls.

WICHTIG:

Das Verbinden mehrerer Teilstrecken einer Twisted-Pair-Verkabelung

über Patchfelder und Anschlussdosen ist zulässig.
Die Einbindung aktiver Komponenten wie Netzwerk-Switches, Hubs oder Repea-

ter, ist hingegen nicht zulässig.

HINWEIS:

Die Stromversorgung des Target-Moduls über zwei USB-Schnittstellen ist

bei Verwendung des Tischnetzteils oder eines Power Loop-Kabels nicht erforderlich.

TIPP:

Um die redundante Stromversorgung des Target-Moduls zu erreichen, ist

zusätzlich die parallele Stromversorgung über die Schnittstellen USB Pwr und

USB CPU möglich.

Def.

1

5

3

7

2

4

6

Learn

User

DDC

Power Loop

Trans. 1

Power In

Trans. 2
