Statusanzeigen
Die Schnittstellen Trans. 1 und Trans. 2 sind mit je einer gelben und einer grünen
LED ausgestattet. Die LEDs visualisieren den aktuellen Status des Target-Moduls
bzw. der Schnittstelle.
Die unten abgedruckte Tabelle ordnet die Dauer sowie das Intervall des Blinkens
beider LEDs den entsprechenden Statusmeldungen zu.
HINWEIS:
Ist ein Benutzer des KVM-Matrixssystems auf das Target-Modul aufge-
schaltet, werden die Eingaben des Benutzers an der Tastatur bzw. Maus des Arbeits-
platzes durch das Flackern der gelben LED der Trans.-Schnittstelle signalisiert.
WICHTIG:
Stellen Sie sicher, dass keine Eingaben am Arbeitsplatz erfolgen, wenn
der Status aus der folgenden Tabelle abgelesen wird.
Status
Gelbe LED
Grüne LED
Zeit in Sekunden
Die Stromversorgung des Target-Moduls
ist unterbrochen.
[Aus]
[Aus]
Es besteht keine Verbindung zum
KVM-Matrixswitch.
[Aus]
Es wurde eine Verbindung zum
KVM-Matrixswitch hergestellt.
Es ist kein Benutzer auf das
Target-Modul aufgeschaltet.
[Aus]
Ein Benutzer ist auf das Target-Modul
aufgeschaltet.
Der Computer ist ausgeschaltet, die
DVI-Verbindung unterbrochen oder der
Standby-Modus der Grafikkarte aktiv.
Ein Benutzer ist auf das Target-Modul
aufgeschaltet.
Die Stromversorgung des Target-Moduls
ist gestört.
Die Schnittstelle »USB CPU« ist nicht
mit dem Computer verbunden oder der
Gerätetreiber wird gerade aktiviert.
Es wurde eine Verbindung zum
KVM-Matrixswitch hergestellt.
Ein Benutzer ist auf das Target-Modul
aufgeschaltet.

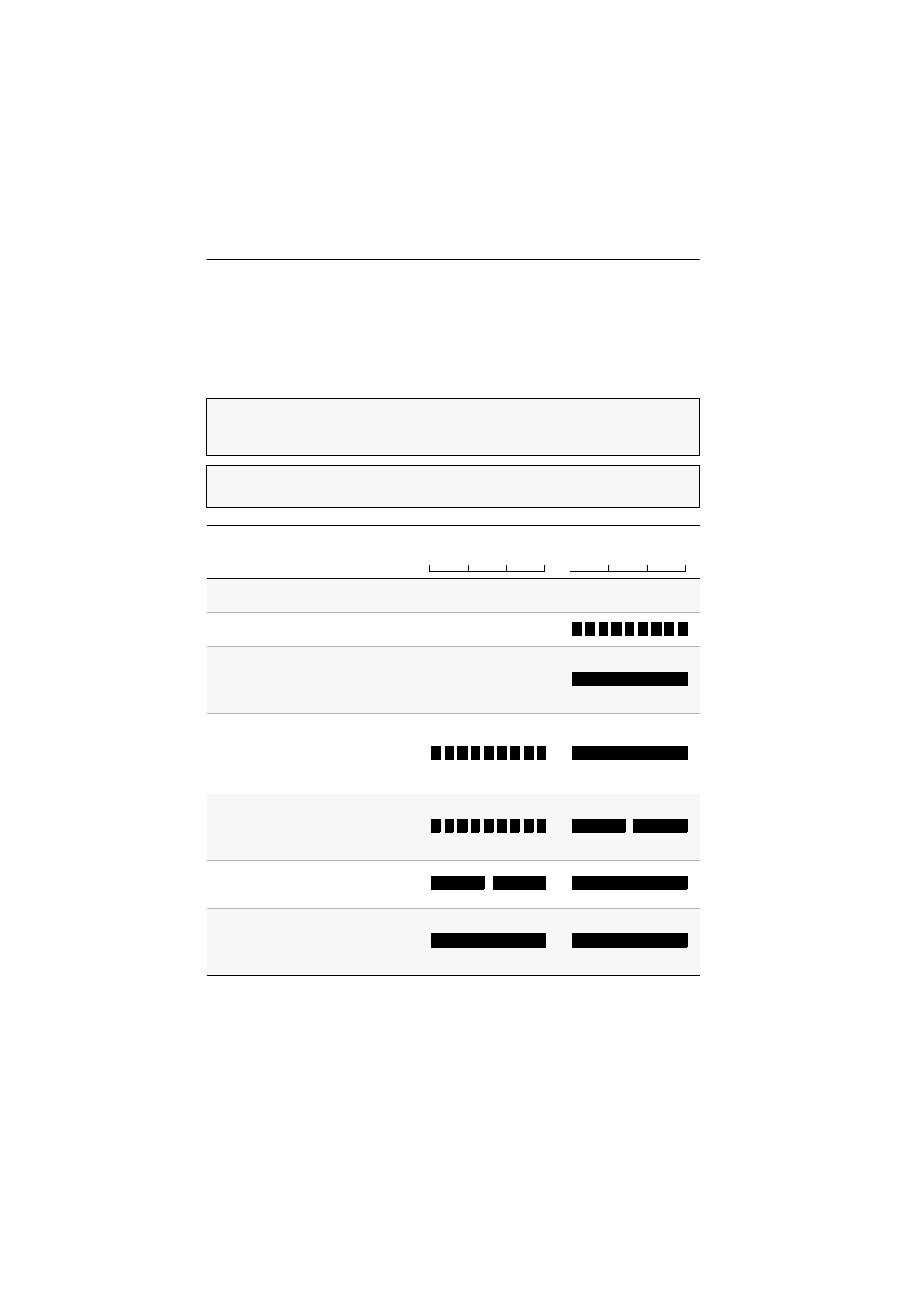

Tabelle 1: Statusanzeigen am Target-Modul
