Target-Module

»

CATpro2-Audio-USB

G&D CompactCenter X2 · 21

Target-Modul »CATpro2-Audio-USB«

Mit dem Target-Modul CATpro2-Audio-USB integrieren Sie einen Computer mit

analogem Videoausgang in ein CompactCenter-System.

Lieferumfang

1 × Target-Modul CATpro2-Audio-USB

Installation

Erforderliches Zubehör

Ein Twisted-Pair-Kabel der Kategorie 5 (oder höher) zum Anschluss des Target-

Moduls CATpro2-Audio-USB an ein CompactCenter-System.

Anschluss des Target-Computers

Monitor:

Stecken Sie den 15-poligen D-Sub HD-Stecker in die VGA-Schnittstelle

des Target-Computers.

USB:

Stecken Sie den USB-A-Stecker in eine freie USB-Schnittstelle des Target-

Computers.

Speaker:

Stecken Sie den Klinkenstecker in die Speaker-Schnittstelle des Target-

Computers.

Verbindung zum Matrixswitch

Transmission:

Verbinden Sie diese Schnittstelle mit einer CPU-Schnittstelle des

CompactCenter-Systems. Verwenden Sie hierzu eine Twisted-Pair-Verkabelung der

Kategorie 5 (oder höher).

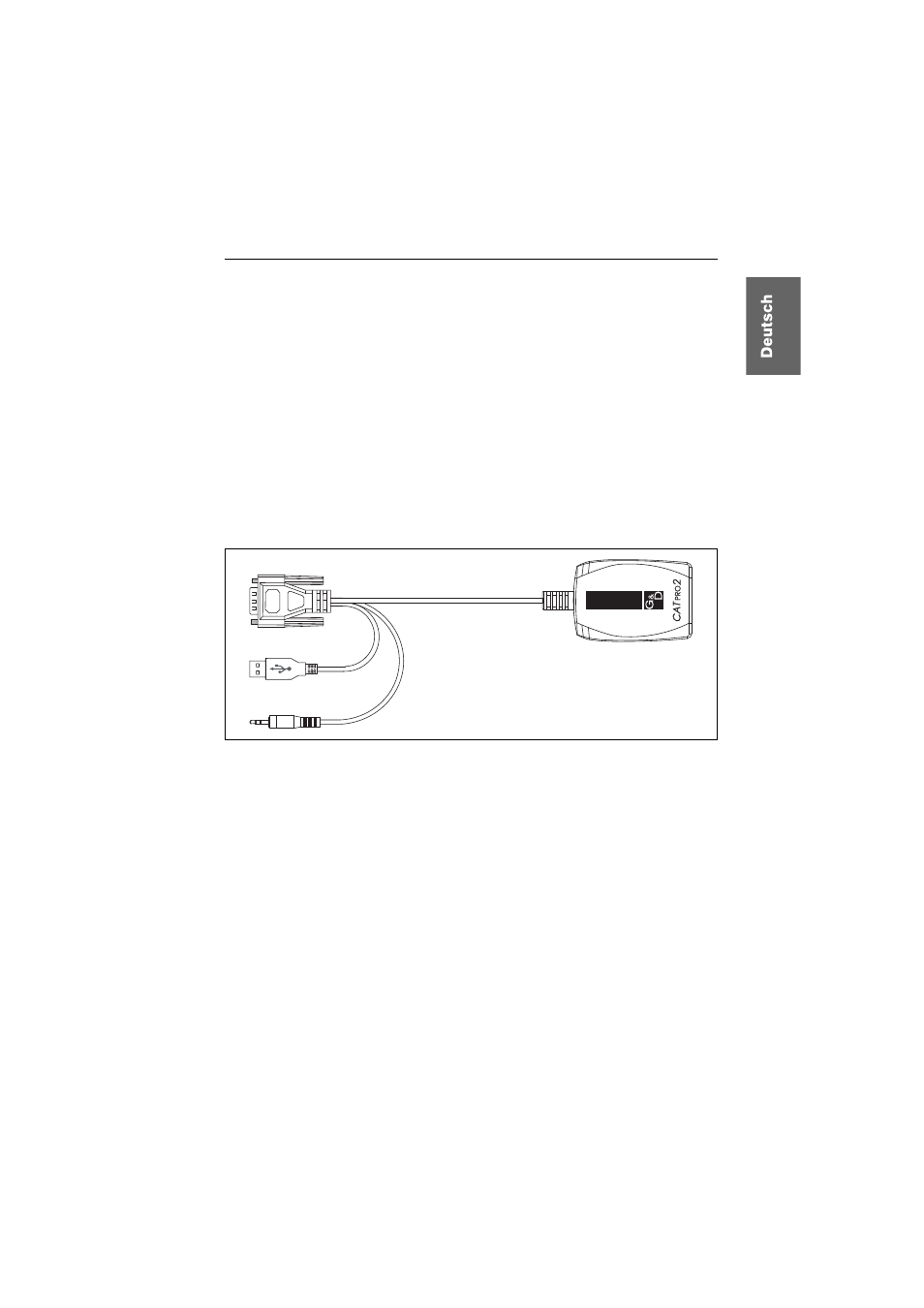

Abbildung 4: Skizze des Target-Moduls

CATpro2-Audio-USB
