Installation
«
Matrixswitch
4 · G&D CompactCenter X2
Installation
Die Installation beschränkt sich im Wesentlichen auf das Stecken von Kabeln.
Erforderliches Zubehör
Ein bzw. zwei Twisted-Pair-Kabel der Kategorie 5 (oder höher) zum Anschluss
des Matrixswitches an ein bzw. zwei lokale Netzwerke.
Installation und Anschluss der Target-Module
Anschluss der Target-Computer an die Target-Module
Schließen Sie zunächst die Target-Computer, gemäß den Anweisungen auf den
nachfolgend angegebenen Seiten, an die Target-Module an:
Anschluss der Target-Module an den Matrixswitch
Verbinden Sie die Transmission-Schnittstellen der einzelnen Target-Module mit
einer CPU-Schnittstelle des Matrixswitches.
Verwenden Sie hierzu eine Twisted-Pair-Verkabelung der Kategorie 5 (oder höher).
WICHTIG:
Die Distanz zwischen einem Target-Modul und dem Matrixswitch
kann bei Verwendung des empfohlenen Kabels K-C7/LD-x bis zu 15 Meter mit
automatischer Videoanpassung bzw. bis zu 30 Meter mit manueller Justierung
betragen.
Bei Verwendung anderer Kabel ist die Länge abhängig von der Qualität des einge-
setzten Kabels!
CATpro2-PS2 ................................................................................... Seite 13
CATpro2-USB.................................................................................. Seite 15
CATpro2-Audio-PS2 ........................................................................ Seite 18
CATpro2-Audio-USB ....................................................................... Seite 21
CATpro2-DVI-Audio........................................................................ Seite 23
CATpro2-VT100............................................................................... Seite 33

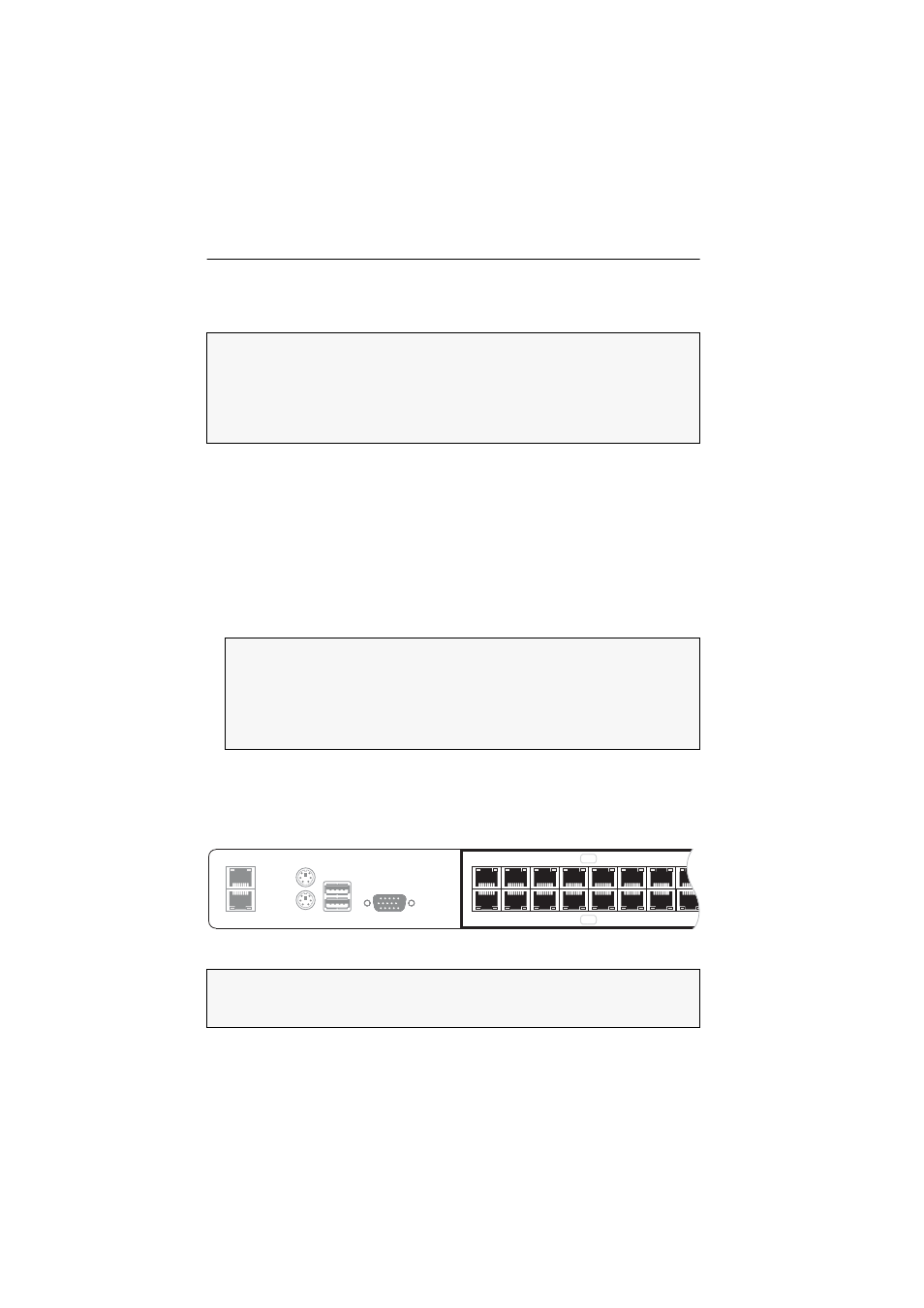

Abbildung 1: »CPU«-Schnittstellen am Matrixswitch
WICHTIG:
Das Target-Modul CATpro2-DVI-Audio ist mit zwei Trans.-Schnittstellen
ausgestattet. Verbinden Sie ausschließlich eine Trans.-Schnittstelle des Target-
Moduls (s. Seite 25) mit diesem Matrixswitch!
USB K/M
Keyb.
Mouse
Network A
Network B
Monitor
9
10
11
12
13
14
15
16
1
2
3
4
5
6
7
8
CPU
CPU
