Target-Module
»
CATpro2-DVI-Audio
G&D CompactCenter X2 · 31
Power Loop-Stromversorgung
Erfolgt die Stromversorgung eines Target-Moduls der CATpro2-DVI-Audio-Serie mit
dem optionalen Tischnetzteil über die Schnittstelle Power In, können bis zu drei wei-
tere Target-Module durch Verwendung von Power Loop-Kabeln mit Strom versorgt
werden.
1. Schließen Sie hierzu das Tischnetzteil an eines der Target-Module an.
2. Stecken Sie ein Power Loop-Kabel in die Schnittstelle Power Loop dieses Tar-
get-Moduls. Das andere Ende stecken Sie in die Schnittstelle Power In des
nächsten Target-Moduls.
3. Wiederholen Sie Schritt 2. gegebenenfalls zur Herstellung der Stromversorgung
des dritten und vierten Target-Moduls.

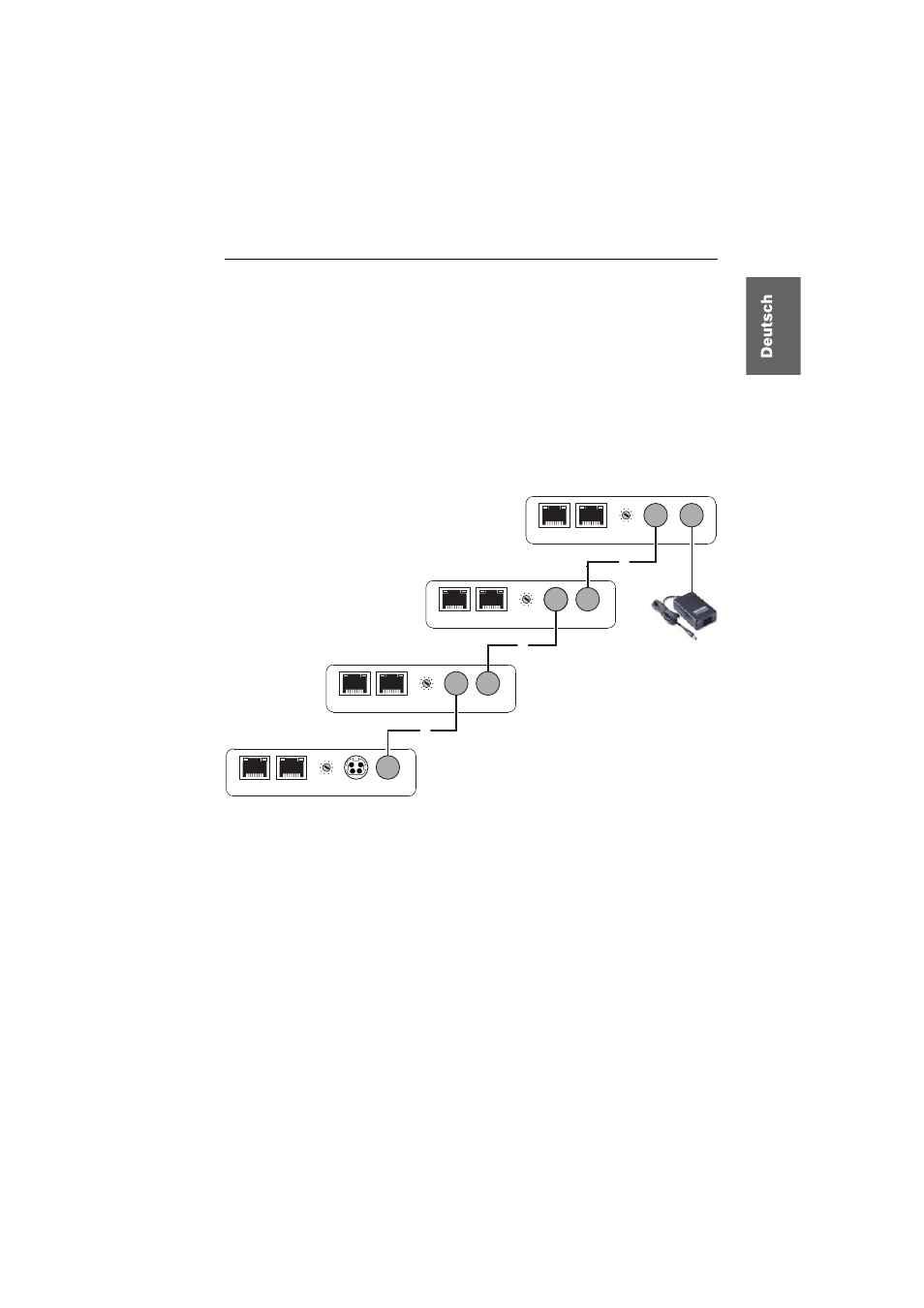

Abbildung 8: Power-Loop-Stromversorgung von vier Geräten über ein Tischnetzteil
Def.
1
5
3
7
2
4
6
Learn
User
DDC
Trans. 1
Trans. 2
Def.
1
5
3
7
2
4
6
Learn
User
DDC
Trans. 1
Power In
Trans. 2
Def.
1
5
3
7
2
4
6
Learn
User
DDC
Trans. 1
Power In
Trans. 2
Def.
1
5
3
7
2
4
6
Learn
User
DDC
Power Loop
Trans. 1
Power In
Trans. 2
Loop
Power
Loop
Power
Loop
Power
In
Power
