INBETRIEBNAHME
7/7/00
Command THC ( Roboter) Betriebsanleitung 3-3
Befestigung der Systemeinheiten
Vor Anschluß des THC-Systems sind die Einheiten wie vorgeschrieben mit den vom Kunden bereitgestellten
Befestigungselementen zu befestigen. Die Systemeinheiten dürfen nicht ungesichert auf Schrankoberflächen oder
auf dem Boden liegen. Informationen zu den einzelnen Abmessungen sind in Abschnitt 2, Spezifikationen, zu finden.
THC-Steuermodul
• Das THC-Steuermodul sollte in der Nähe der CNC-Steuereinheit befestigt werden, damit leicht auf die
THC-Systemspannung zugegriffen werden kann und die Verbindungskabel einfach verlegt und
angeschlossen werden können. Das Gerät kann in jeder beliebigen Position (mit Ausnahme der Position, in
der das Netzteil mit Wechselstromsteckdose und Schalter nach oben zeigt) befestigt werden. Vier
Befestigungsbohrungen sind für 6 mm (1/4 in.) Schrauben vorhanden. Siehe Abbildung 3-1.

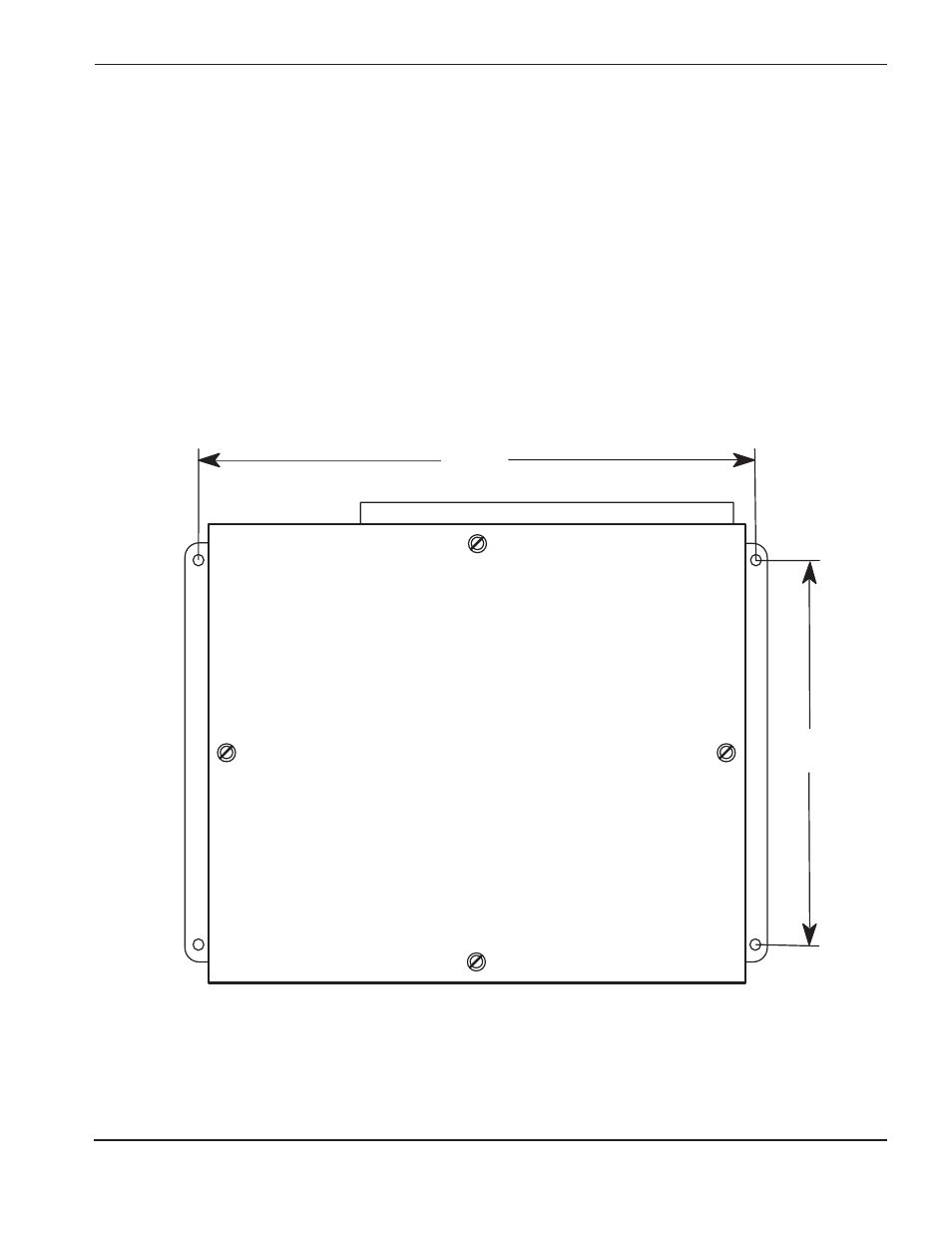

Abbildung 3-1 THC-Steuermodul-Montage
12 in.
(305 mm)
17.25 in.
(438 mm)
THC.70
