INBETRIEBNAHME
6
Command THC
(
Roboter)
Betriebsanleitung
3-9
6. Den elektrischen Ausgang
ቪ
der Abschaltdose mit dem Notschalterkreis an der CNC verdrahten.
7. Den Filter/Regler befestigen
ቫ
.
8. Die Schläuche zwischen dem Regler
ቫ
und der Abschaltdose anschließen
ቪ
.
9. Die Rohrleitungen von der Luftzufuhr an den Reglereinlaß
ቫ
mit 6,9 bar anschließen (empfohlener
Höchstdruck). Die Größe der Einführungsöffnung für die Reguliereinrichtung beträgt 6,5 mm NPTF.
10. Den Regler
ቫ
am Manometer auf 2 bar einstellen (empfohlener Anfangsdruck).
11. Mit manueller Kraft einen Zusammenstoß simulieren, um den Kollisionsschutz zu testen.
12. Die Druckluft einstellen, bis die gewünschte Auslösekraft erreicht wird.
13. Den Notschalter-Unterbrechungsschaltkreis an der CNC nach der Installation der Freigabeeinheit aktivieren.
Braun
33,34 mm
Freigabe-
Druckwächter,
Arbeitskontakt
Einlaß 1/4 in.
NPTF 6,9 bar
Blau
(nicht angeschlossen)
Schwarz

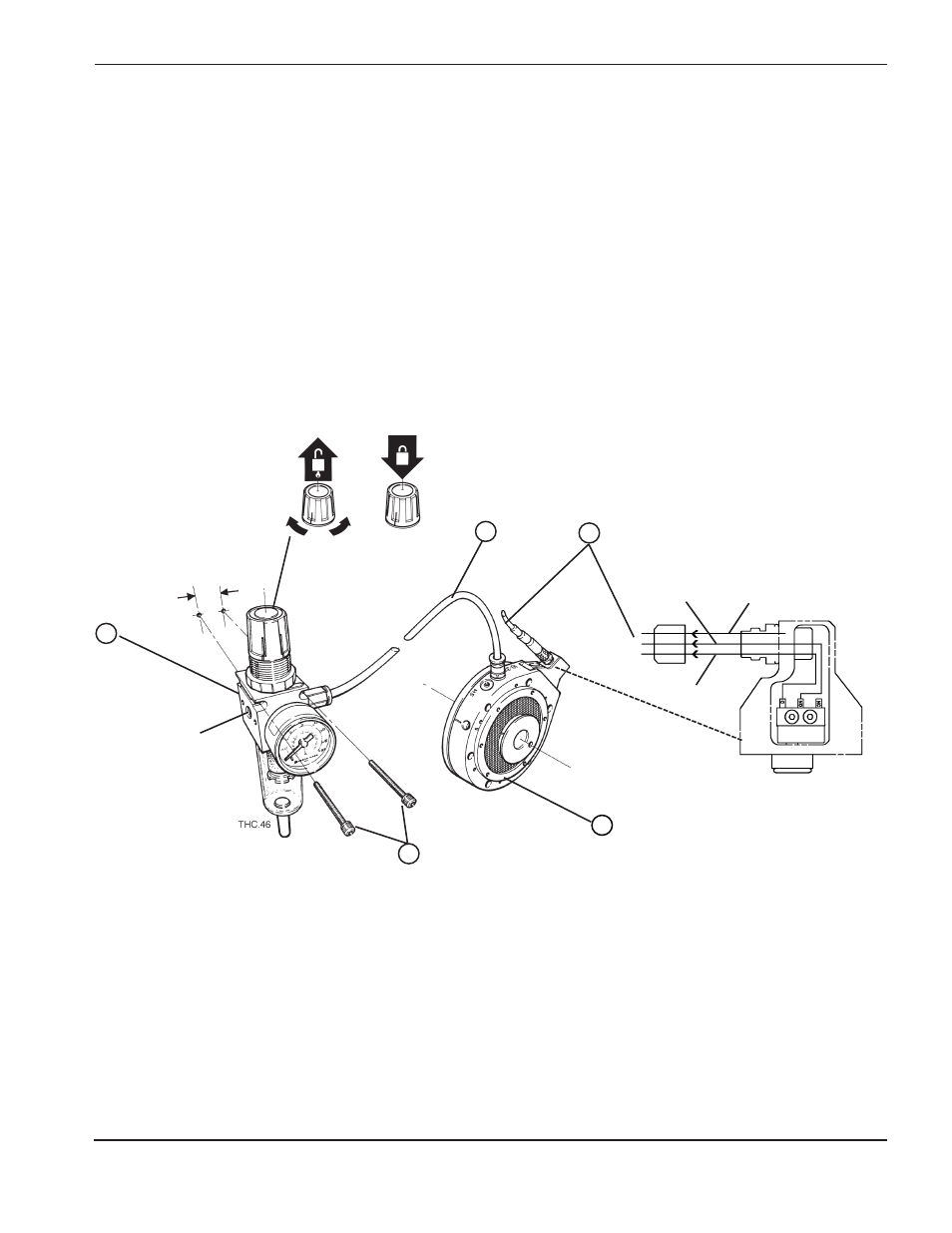

Abbildung 3-4 Einzelheiten zur Befestigung des Brennerfreigabe-Bausatzes für die Roboter-
Höhenverstellung (2 von 2)
ERLÄUTERUNGEN
Siehe vorherige
Seite
Anmerkungen:
• Einlassdruck zum Filter/Regler
ቫ
auf 6,9 Bar stellen. 10,2 Bar dürfen nicht überschritten werden.
• Die Verlegung der Kabel, Drehmoment-Begrenzung, IHS-Geschwindigkeit (induktiver Zündhöhensensor)
und Beschleunigung/Verzögerung können die für den zuverlässigen Betrieb erforderliche Druckeinstellung
beeinflussen.
• Wenn die Druckluft entfernt wird (z.B. über Nacht), muß die Abschaltdose bei erneuter Luftzufuhr neu
positioniert werden. Die Abschaltdose bleibt sonst nicht in ihrer Position, wenn die Druckluft reduziert wird.
9
12
10
11
3
