INBETRIEBNAHME
6
Command THC
(
Roboter)
Betriebsanleitung
3-7

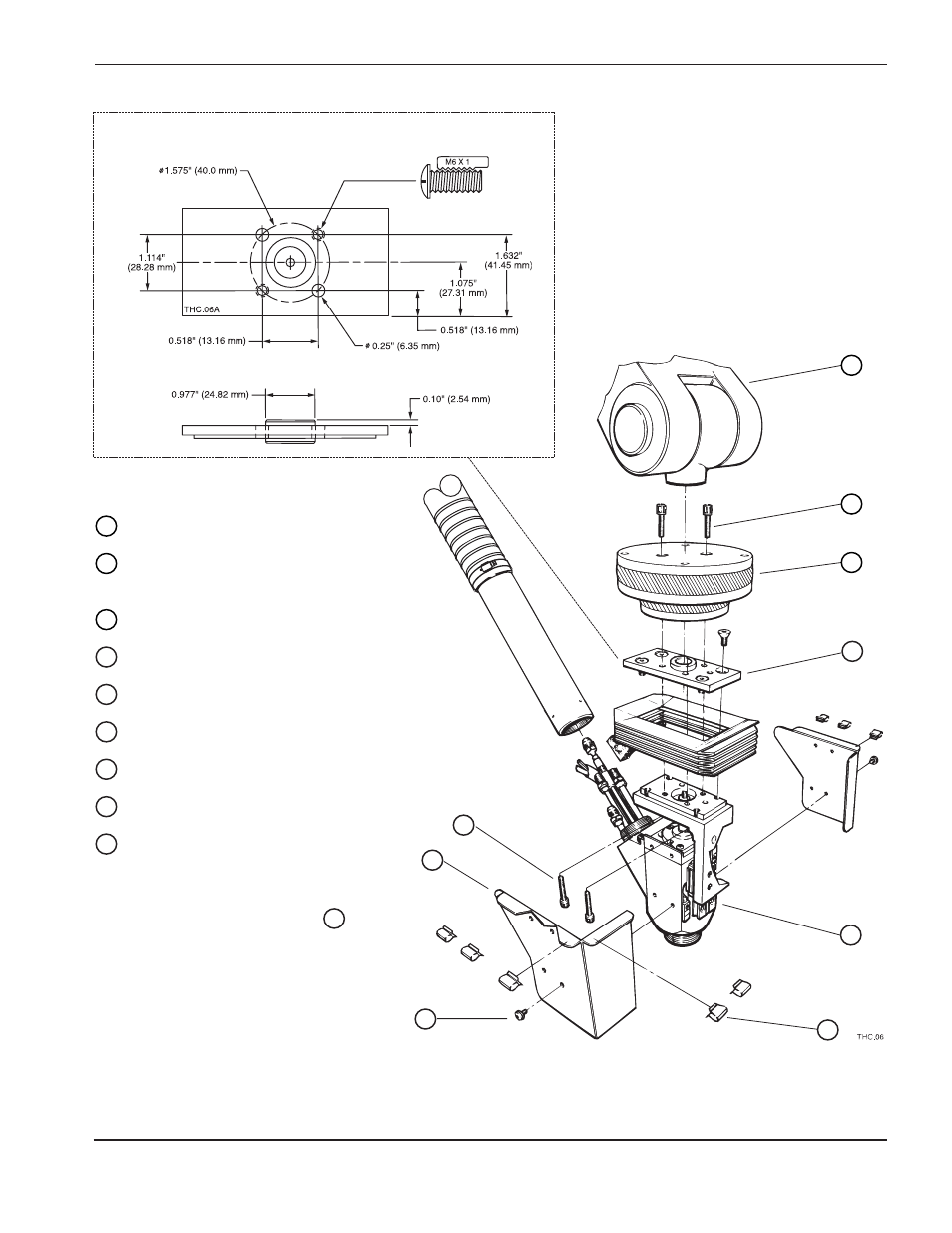

Abbildung 3-3
Einzelheiten zur Befestigung des Roboter-Hebers
Ausführung der Plattenmontage und Bohrungsabmessungen
2 Stellen zur Montage durch
die Oberseite.
2 Stellen zur Montage durch den Boden.
2
4
5
8
6
9
7
3
1
ERLÄUTERUNGEN
Typischer Roboter
Sicherheitsfreigabe (vom Kunden
gestellt)
Sechskantschrauben, 2 *
Befestigungsplatte
Heber-Baugruppe
Abdeckungen, 2
Klemmen, 8
Schrauben, 8
Sechskantschrauben, 2 *
* Heber kann von oberhalb oder von
unterhalb der Befestigungsplatte
befestigt werden.
4
9
8
7
6
5
4
3
2
1
