INBETRIEBNAHME
7/7/00
3-4
Command THC
(
Roboter)
Betriebsanleitung
Plasma-Interface-Baugruppe
• Die Plasma-Interface-Baugruppe sollte in der Nähe der Plasma-Stromquelle befestigt werden, damit die
Steuer- und Prozeßsignalkabel zwischen den Geräten einfach angeschlossen werden können. Das Gerät
kann in jeder beliebigen Position angebracht werden. Für die beiden Befestigungsbohrungen sind
Schrauben Nr. 8 (4 mm) erforderlich. Siehe Abbildung 3-2.

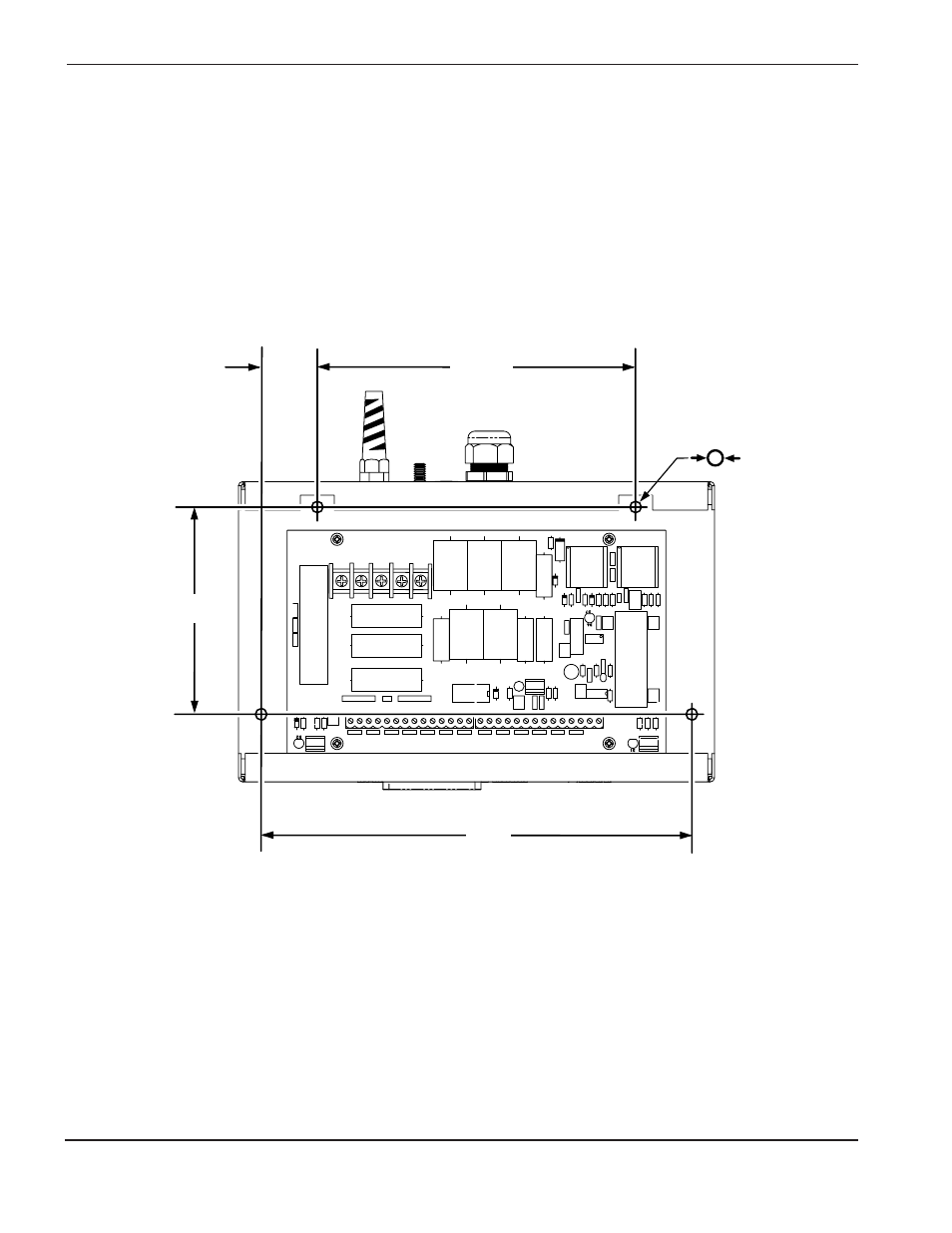

Abbildung 3-2
Brennerhöhensteuerungs-Plasma-Interface-Baugruppen-Montage
THC.99
0.25"
(6 mm)
7.0"
(178 mm)
4.6"
(117 mm)
9.5"
(241 mm)
1.25"
(32 mm)
