INBETRIEBNAHME
7/7/00
Command THC
(
Roboter)
Betriebsanleitung
3-21

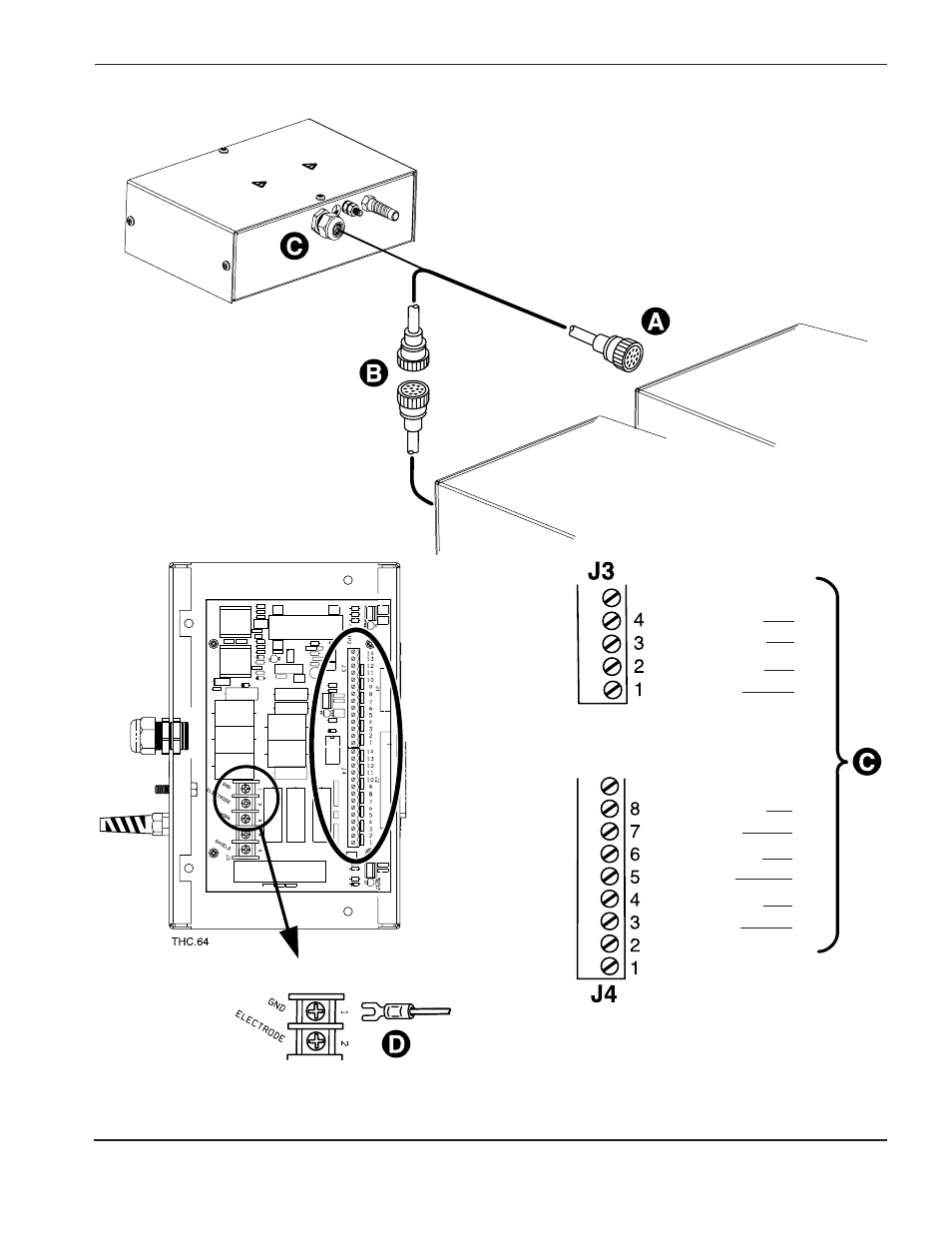

Abbildung 3-11
HD3070-Stromquellen-Interface-Kabelanschlüsse
Plasma-Interface-Baugruppe
Plasma-Interface-Baugruppe
Stromquelle
CNC
Pilotlichtbogen -
Pilotlichtbogen +
Transfer Ein -
Transfer Ein +
Lochstechen beendet -
Lochstechen beendet +
Zündung halten -
Zündung halten +
Plasmastart -
Plasmastart +
24V -
24V +
Grüner Draht
Schwarzer Draht
Oranger Draht
Blauer Draht
Schwarzer Draht
Weißer Draht
Schwarzer Draht
Roter Draht
Schwarzer Draht
Gelber Draht
