INBETRIEBNAHME
7/7/00
3-20
Command THC
(
Roboter)
Betriebsanleitung
Stromquellen-Interface-Kabel

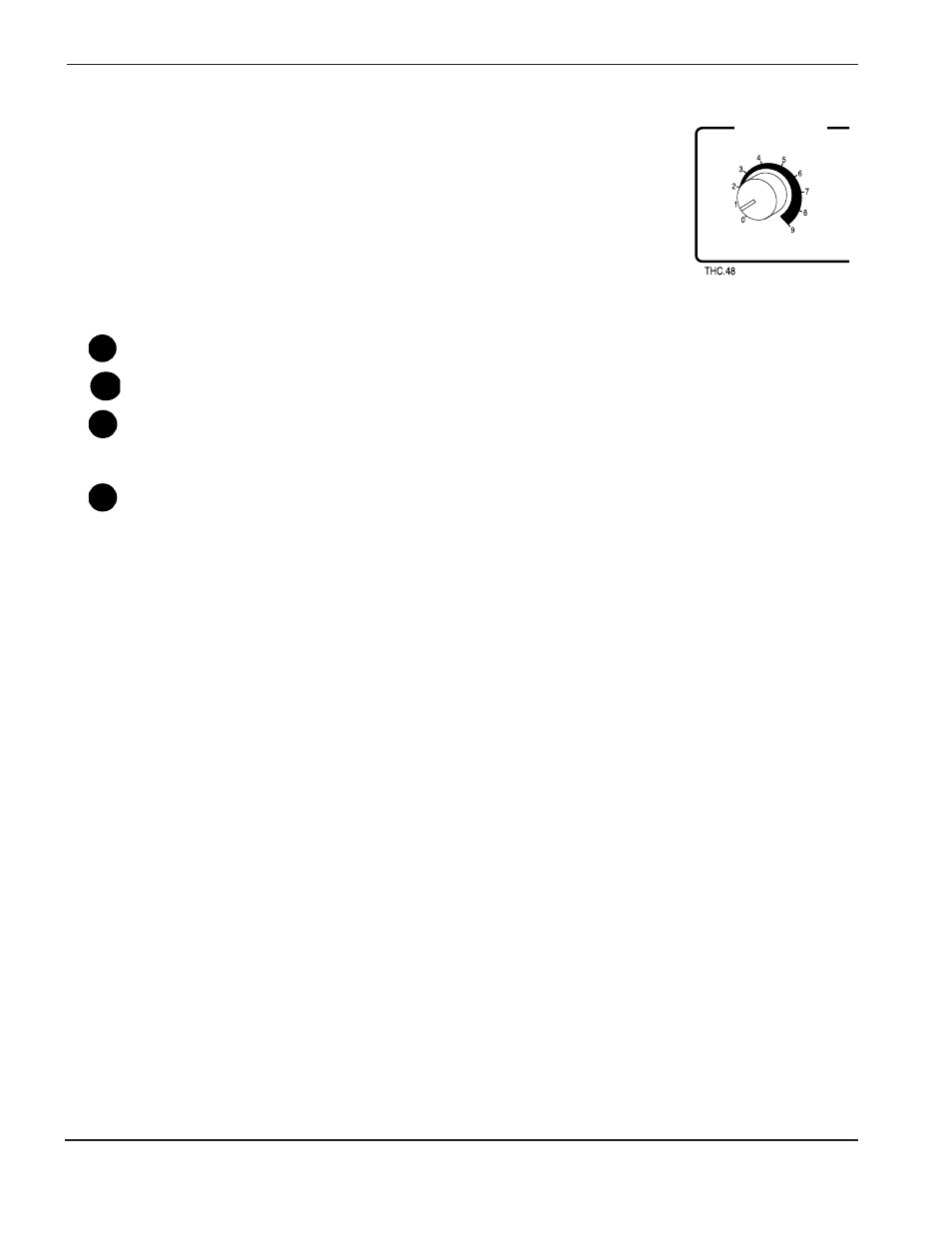

Die Stromquelle HD3070 ist mit einem Potentiometer zur Regelung der
Lochstechverzögerungszeit ausgerüstet. Das Potentiometer für
Lochstechverzögerung in der Stromquelle wird gemäß Abschnitt 3 der
HD3070-Bedienungsanleitung deaktiviert.
Siehe Abbildung 3-11.
Interface-Kabelstecker an 1x1-Steckdose an der Rückseite der Stromquelle anschließen.
Den anderen Stecker des Interface-Kabels an die CNC anschließen.
Die 5 Drahtpaare des Interface-Kabels an der Plasma-Interface-Baugruppe gemäß Abbildung 3-11
installieren. Überprüfen, daß keine der Drain-Leitungen (keine Isolierung) oder Abschirmungen mit der
Baukarte oder jeglichen J5- oder J6-Anschlußklemmen in Kontakt sind.
Draht mit gegabeltem Kabelschuh an der Plasma-Interface-Baugruppe gemäß Abbildung 3-11
anschließen.
Siehe Abbildung 3-14 bezüglich der Interface-Kabel-Teilenummern und der Signalliste.
D
C
B
A
LOCHSTECH
VERZÖGERUNG
