Zusätzliche Faktoren für die Schnittqualität
Schnittwinkel
Ein Schnittteil, dessen vier Seiten einen Schnittwinkel von weniger als 4° Abweichung haben, wird als akzeptabel
betrachtet.
Anmerkung: Der rechtwinkligste Schnitt befindet sich auf der rechten Seite, bezogen auf die Vorwärtsbewegung
des Brenners.
Anmerkung: Um festzustellen, ob ein Schnittwinkelproblem von der Plasmaanlage oder vom Antriebssystem
verursacht wird, ist ein Testschnitt vorzunehmen und der Winkel auf jeder Seite zu messen. Als
nächstes ist der Brenner in seiner Halterung um 90° zu drehen und der Prozess zu wiederholen.
Wenn die Winkel in beiden Versuchen gleich sind, liegt das Problem beim Antriebssystem.
Besteht ein Schnittwinkelproblem fort, nachdem „mechanische Ursachen” ausgeschlossen wurden (siehe Tipps für
Tisch und Brenner auf der vorhergehenden Seite), dann ist der Abstand zwischen Brenner und Werkstück zu
überprüfen, besonders wenn alle Schnittwinkel positiv oder negativ sind.
• Ein positiver Schnittwinkel entsteht, wenn mehr Material von der Oberseite des Schnittes als von der Unterseite
entfernt wird.
• Ein negativer Schnittwinkel entsteht, wenn mehr Material von der Unterseite des Schnittes entfernt wird.
Bartbildung
Niedriggeschwindigkeitsbart bildet sich, wenn die Schneidgeschwindigkeit des Brenners zu niedrig ist und der
Lichtbogen „vorausschießt“. Er setzt sich als schwere, blasige Ablagerung an der Unterseite des Schnittes ab und lässt
sich einfach entfernen. Zur Verringerung der Bartbildung muss die Geschwindigkeit erhöht werden.
Hochgeschwindigkeitsbart bildet sich, wenn die Schneidgeschwindigkeit zu hoch ist und der Lichtbogen
„hinterherhinkt“. Er bildet sich als dünne, geradlinige Schweißnaht massiven Metalls, die ganz nahe am Schnitt anhaftet.
Sie ist an die Unterseite des Schnittes geschweißt und schwer zu entfernen. Zur Verringerung des
Hochgeschwindigkeitsbartes ist folgendes zu unternehmen:
• Schneidgeschwindigkeit verringern.
• Lichtbogenspannung verringern, damit der Abstand zwischen Brenner und Werkstück kleiner wird.
• O
2
-Anteil des Sekundärgases erhöhen, um den Bereich für bartfreie Schneidgeschwindigkeiten zu erweitern.
(Nur HyDefinition- und HT4400-Anlagen verfügen über eine Versorgung mit Mischgas-Sekundärgasen.)
Anmerkungen: Die Wahrscheinlichkeit von Bartbildung ist bei warmem oder heißem Metall größer als bei kühlem
Metall. So ist zum Beispiel der erste Schnitt in einer Schnittserie wahrscheinlich derjenige mit der
geringsten Bartbildung. Wenn sich das Werkstück nach und nach erwärmt, haben die
nachfolgenden Schnitte eine stärker werdende Bartbildung.
Bartbildung ist bei unlegiertem Stahl wahrscheinlicher als bei rostfreiem Stahl oder Aluminium.
Abgenutzte oder beschädigte Verschleißteile können zeitweise Bartbildung verursachen.
Ursache
Der Brenner ist zu niedrig.
Der Brenner ist zu hoch.

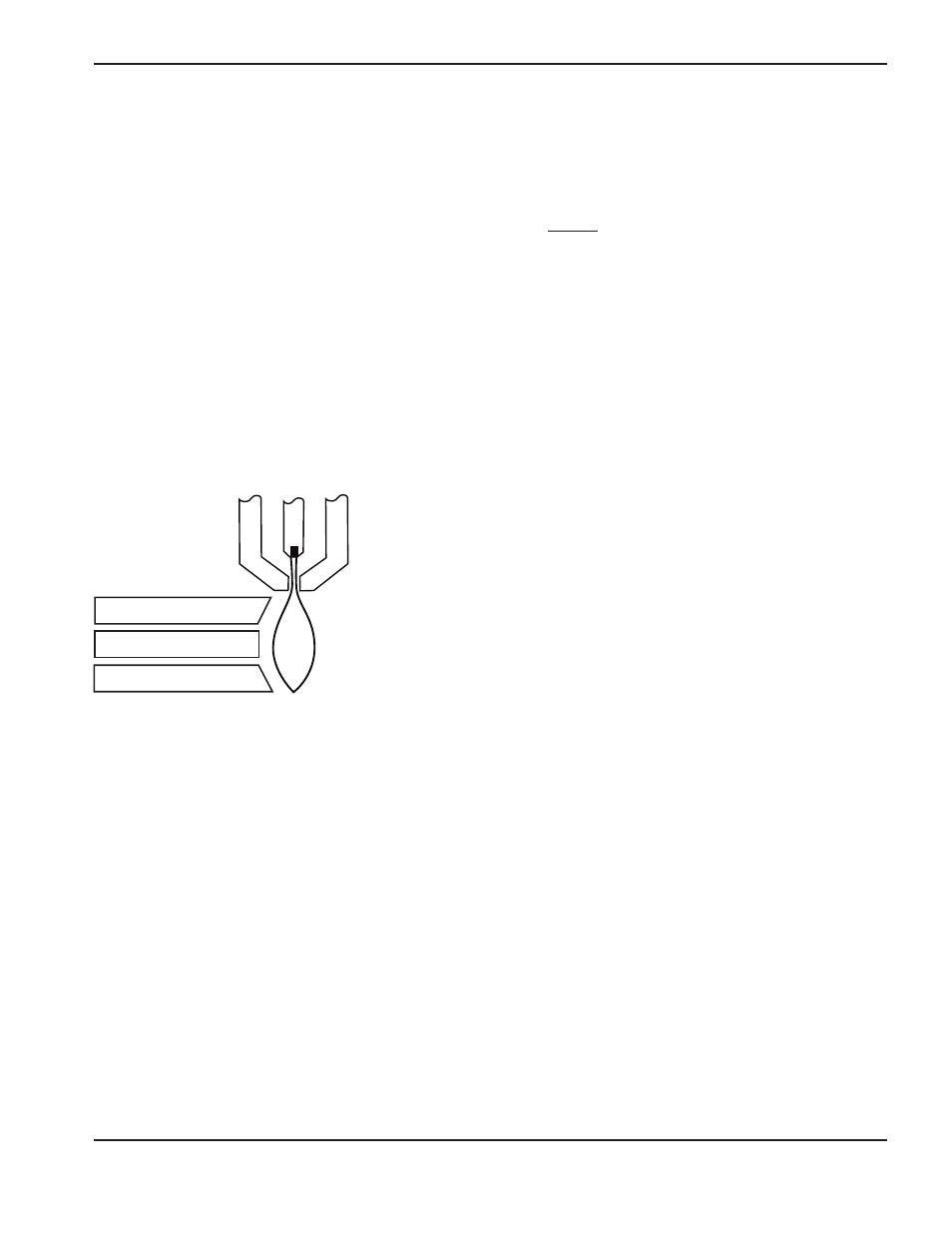

Rechtwinkliger Schnitt
\
Abhilfe
Lichtbogenspannung erhöhen, um den Brenner anzuheben.
Lichtbogenspannung verringern, um den Brenner zu senken. Positiver Schnittwinkel
Negativer Schnittwinkel
Problem
