5
Anmerkung: CAN-Schlusswiderstand. Die
Drahtbrücke muss installiert werden.

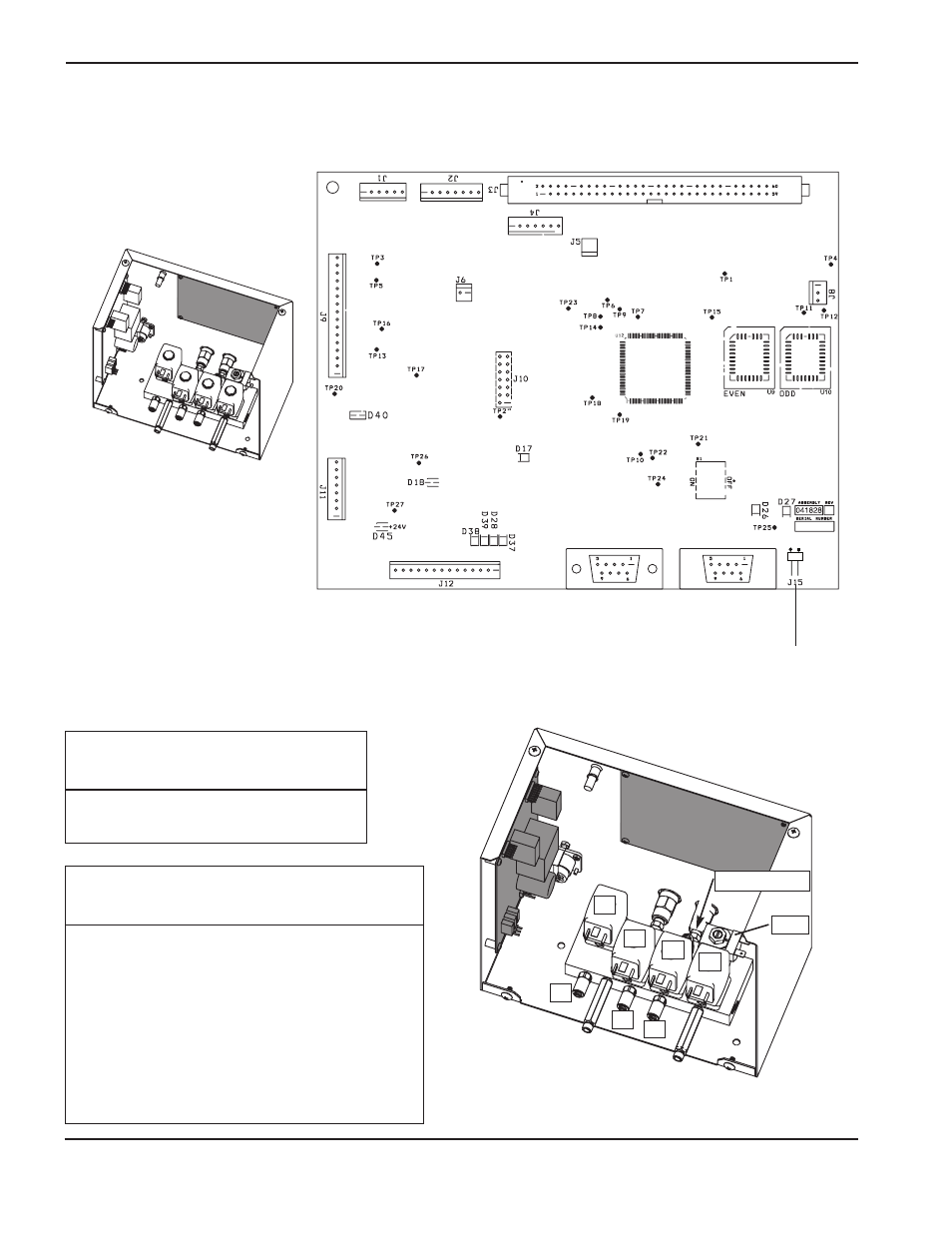

Dosierkonsolen-Steuerbaukarte PCB2
LED-Liste der Dosierkonsolen-Steuerbaukarte
LED
Signalname
Farbe
D17
+ 3,3 VDC
Grün
D18
+ 5 VDC
Grün
D26
CAN - RX
Grün
D27
CAN - TX
Grün
D28
Burkert-Ventil 2
Rot
D37
Burkert-Ventil 1
Rot
D38
Burkert-Ventil 4
Rot
D39
Burkert-Ventil 3
Rot
D40
+ 15 VDC
Grün
D45
+ 24 VDC
Grün
Firmwareliste für die Steuerungs-PCB2
Teil
Teil-Nr.
U9
081110 GERADE
U10
081110 UNGERADE
5-46
HPR260 Auto-Gas Betriebsanleitung
WARTUNG
B1
B2
B3
B4
P8
P7
P6
SV16
P5 (nicht sichtbar)
