SPEZIFIKATIONEN
HPR260 Auto-Gas Betriebsanleitung
2-9

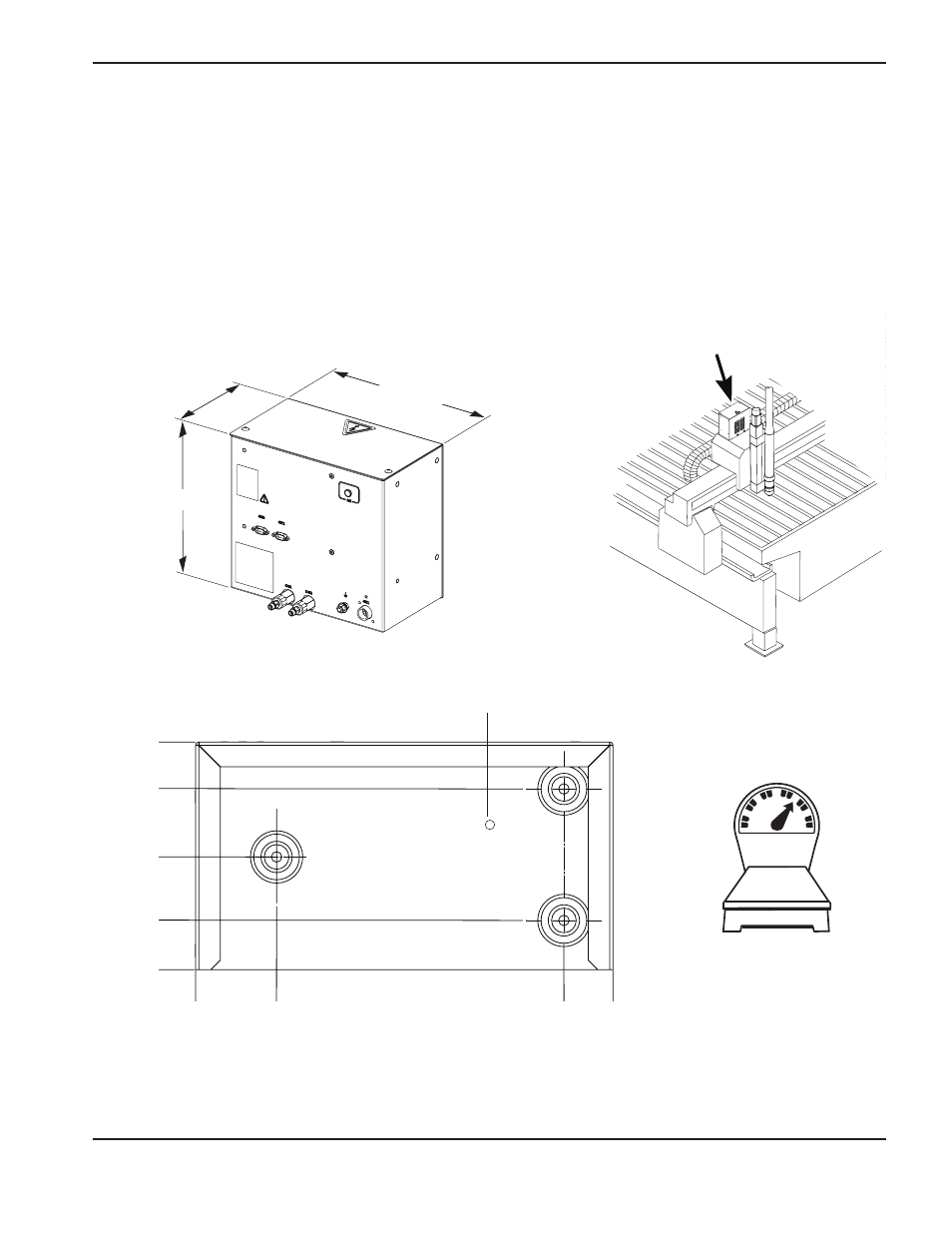

Dosierkonsole – 078184
• Die maximale Kabellänge zwischen Dosierkonsole und Brennerhöhenverstellungsstation beträgt 1,80 m.
• Die Dosierkonsole ist bei größeren Tischen auf dem Brennerverfahrschlitten zu montieren. Bei kleineren Tischen
kann sie an eine Halterung direkt über der Maschinenbrücke montiert werden.
• Die Lüftungsbohrung an der Konsole muss immer frei gehalten werden.
153,9 mm
33,3 mm
122,2 mm
0
54,9 mm
76,2 mm
6,4 kg
282,5 mm
0
248,9 mm
Lüftungsöffnung:
Nicht blockieren
263,53 mm
155,58 mm
285,75 mm
