INBETRIEBNAHME
HPR260 Auto-Gas Betriebsanleitung
3-27
3

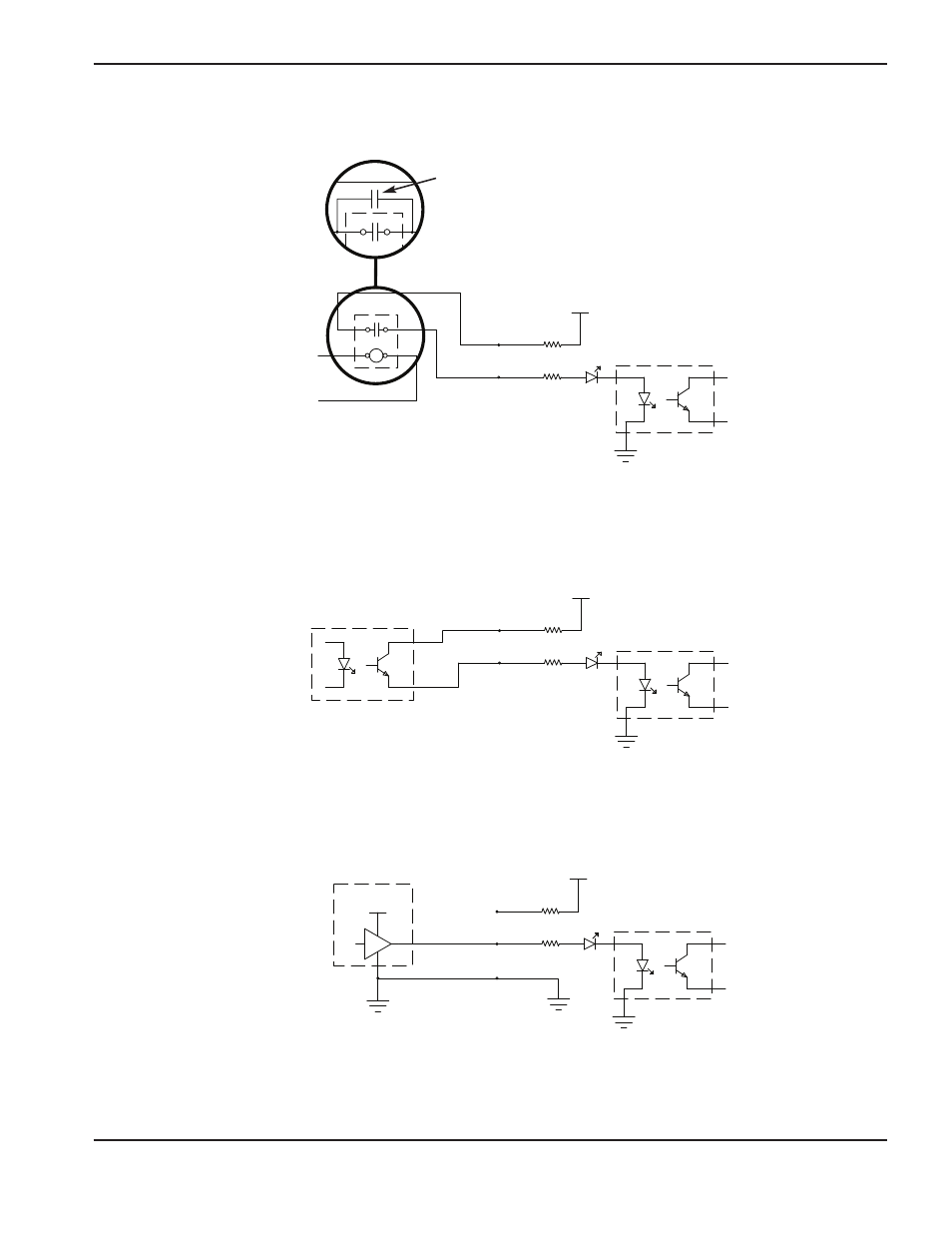

Beispiele für Eingangsschaltkreise
Ausgabe von
CNC/PLC
Externes Relais
(AC oder DC)
1. Relais-Schnittstelle
+24 VDC
HPR
Stromschutzleiter
Stromschutzleiter
Stromschutzleiter
Stromschutzleiter
2. Schnittstelle für Optokoppler
CNC/PLC
+24 VDC
HPR
Transistor-Ausgang
Optokoppler
12V-24VDC
CNC/PLC
+24 VDC
HPR
Active-high-Antrieb
3. Schnittstelle für verstärktes Ausgangssignal
Anmerkung: Die Standzeit des externen Relais kann verbessert
werden, indem ein Kondensator aus metallisiertem
Polyester (0,022 uF 100V oder höher) parallel zu den
Relaiskontakten hinzugefügt wird.
