Kühlmitteldurchflusstests
Wenn der CNC-Bildschirm einen Kühlmittel-Durchflussfehler (093 oder 060) anzeigt, Anlage auf AUS und dann wieder
auf EIN schalten, um den Fehler zu beseitigen. Dann die folgenden Tests durchführen, um die Ursache für das Problem
zu finden.
Ein in Reihe angeschlossener Durchflussmesser ist die genaueste Art und Weise zur Messung der Durchflussmenge. Er
kann allerdings nicht bei allen beschriebenen Tests ohne besondere Armaturen eingesetzt werden. Ein in Reihe
angeschlossener Durchflussmesser (Teilenummer 128933) ist von Hypertherm erhältlich. Die folgenden „Eimer“-Tests
vermitteln eine gute Vorstellung von der Durchflussmenge.
Anmerkung: Die gezeigten CNC-Bildschirme dienen als Hinweis. Die Bildschirme, mit denen gearbeitet wird,
können anders aussehen, sollten aber die gleichen Funktionen haben, wie sie hier gezeigt werden.
Vor dem Testen
Anmerkung: Das Kühlmittel muss aus der Anlage abgelassen werden, bevor der in Reihe angeschlossene Filter
gereinigt wird (Schritt 1 unten). Das Kühlmittel in der Anlage läuft aus, sobald der in Reihe
angeschlossene Filter entfernt wird.
1. In Reihe angeschlossenen Filter (HPR260) reinigen.
2. Filter auf der Rückseite der Stromquelle austauschen.
3. Überprüfen, ob die Anlage den korrekten Kühlmittelstand hat, wenn sie nach Abschluss der Schritte 1 und 2 wieder
befüllt wird.

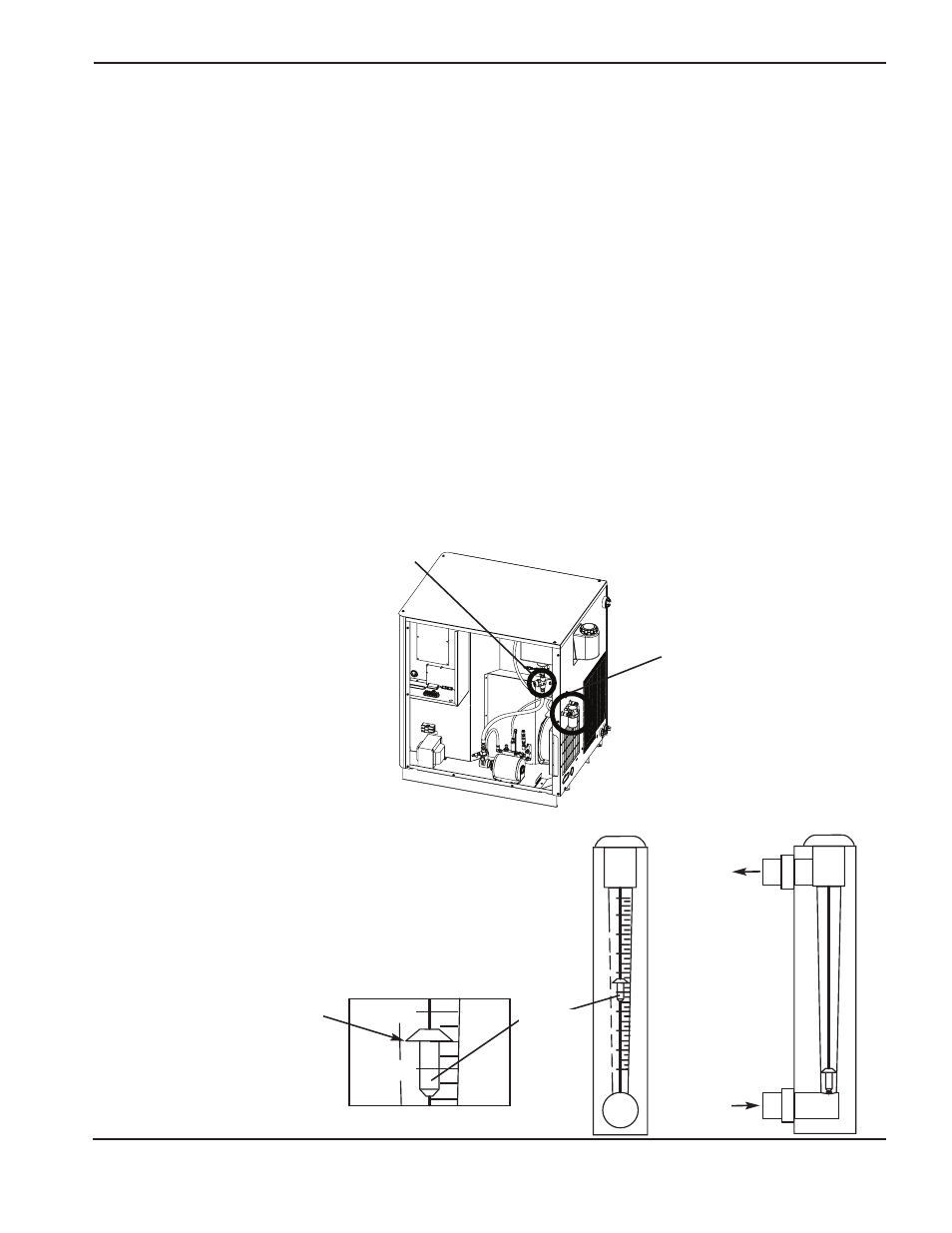

Einsatz des Hypertherm-Durchflussmessers (128933)
Es sind die unten genannten Schritte vorzunehmen, um eine genaue
Anzeige vom Durchflussmesser zu erhalten.
1. Durchflussmesser aufrecht halten. An beiden Achsen ausrichten.
2. Anzeige von der unten gezeigten Kante aus ablesen.
Filter auf der Rückseite
der Stromquelle
In Reihe angeschlossener Filter
2.0
1.8
1.6
1.4
1.2
1.0
.8
.6
.4
.2
1.2
1.0
Durchflussrichtung
Von dieser Kante
aus ablesen.
Unter 1.1 gezeigtes
Beispiel
HPR260 Auto-Gas Betriebsanleitung 5-29
WARTUNG
5
Schwimmer
