Seite 79
3
INBETRIEBNAHME
3-44
HPR260 Auto-Gas Betriebsanleitung
Zufuhrgas-Installation
Es kann eine starre Kupferinstallation oder ein passender flexibler Schlauch für die gesamte Gaszufuhr verwendet werden.
Kein Stahl- oder Aluminiumrohr verwenden.
Nach der Installation ist das gesamte System unter Druck zu setzen und auf Lecks zu überprüfen.
Der empfohlene Schlauchdurchmesser für Längen < 23 m beträgt 10 mm, und für Längen > 23 m beträgt er 12 mm.
Bei Systemen mit flexiblen Schläuchen ist Schlauchmaterial zu verwenden, das für Edelgas konstruiert ist, das Luft,
Stickstoff und Argon-Wasserstoff führen kann.

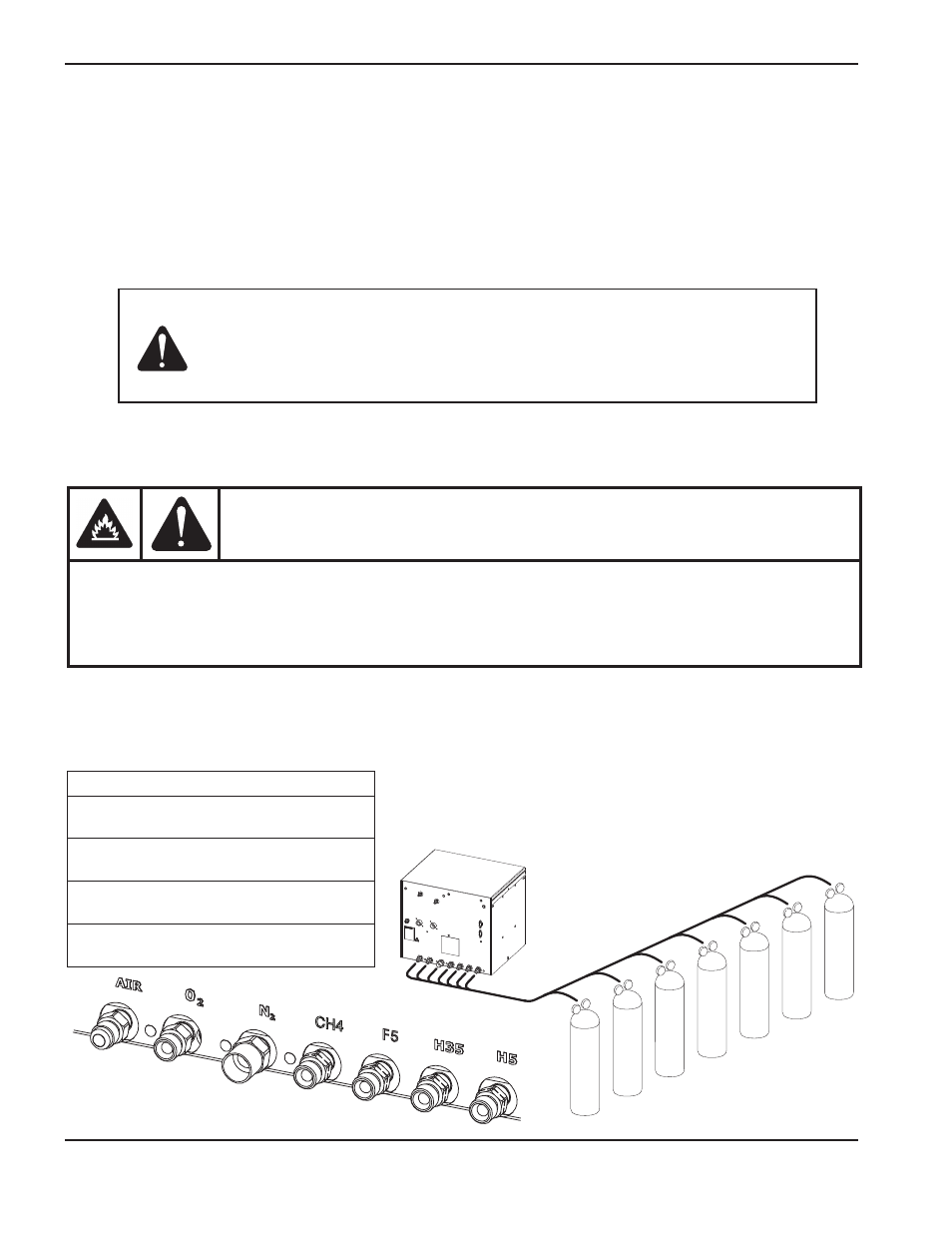

Zufuhrgase anschließen
Zufuhrgase an die Wählkonsole anschließen. Das Brennerschlauchpaket muss vor dem Wechsel von Gasen entleert
werden.
Anmerkung: Beim Schneiden mit Sauerstoff als Plasmagas muss Luft ebenso an der Wählkonsole
angeschlossen sein, um im Vorströmungs- und Schneiddurchfluss-Modus die korrekten Mischungen
zu erlangen.
Vorsicht: Beim Konfigurieren der Wählkonsole auf die Zufuhrgase ist sicherzustellen,
dass alle Schläuche, Schlauchverbindungen und Anschlussstücke für den
Einsatz mit Sauerstoff, Argon-Wasserstoff und Methan zugelassen sind. Die
Installation muss entsprechend den nationalen und örtlichen Richtlinien
vorgenommen werden.
Anschlussstück
Größe
N
2
5/8 – 18, Rechtsgängig,
innen (Schutzgas) „B”
Luft
9/16 – 18, JIC, #6
H35 / H5
9/16 – 18 Linksgängig,
(Brenngas) „B
O
2
9/16 – 18, Rechtsgängig
(Sauerstoff) „B”
WARNUNG
DAS SCHNEIDEN MIT SAUERSTOFF KANN FEUER ODER EXPLOSION VERURSACHEN
Das Schneiden mit Sauerstoff als Plasmagas kann eine potenzielle Feuergefahr aufgrund der dadurch
erzeugten mit Sauerstoff angereicherten Atmosphäre verursachen. Als Vorsichtsmaßnahme empfiehlt
Hypertherm vor dem Schneiden mit Sauerstoff die Installation eines Belüftungssystems für die Abluft.
Flammenrückschlagsicherungen sind erforderlich (außer sie sind für bestimmte Gase oder geforderte
Drücke nicht verfügbar), um einer Ausweitung des Feuers zurück zum Zufuhrgas vorzubeugen.
