D23
D12
D26
D31
D32
D33
D3
D25
D1 D7 D5 D2
D35

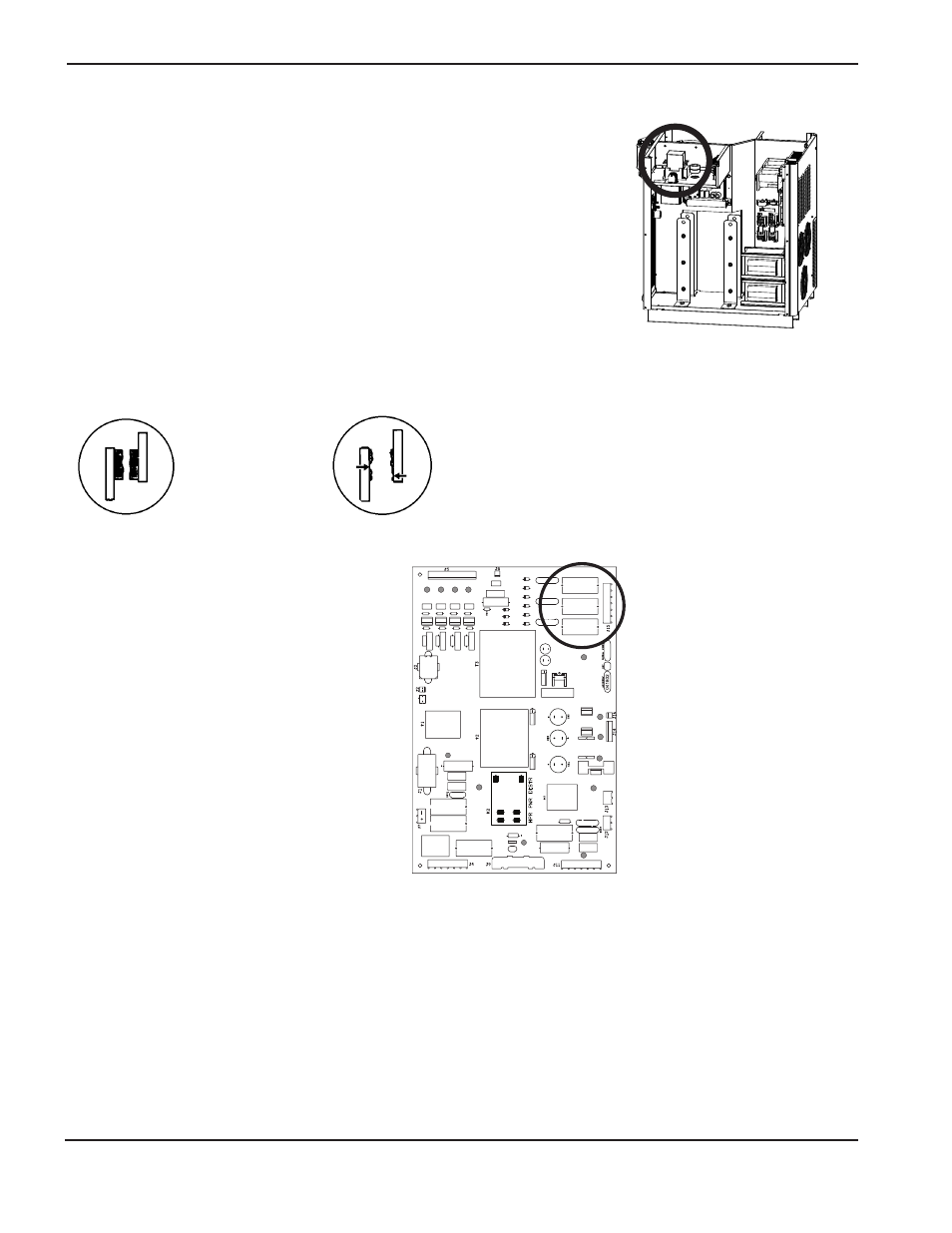

Phasenverlust-Erkennungstest
1. Jegliche Stromzufuhr zur Anlage AUSSCHALTEN und Abdeckung von
CON1 abnehmen.
3. Sicherungen F5,F6 und F7 auf der
Stromverteiler-Baukarte (PCB2) testen.
Ist eine der Sicherungen durchgebracht,
PCB2 austauschen.
4. J2.8 von PCB2 entfernen und eine Drahtbrücke zwischen Stift 1 und 2 an der Kabelanschlussklemme anbringen.
a. Testschnitt durchführen. Besteht der Phasenverlustfehler weiterhin, Verdrahtung zwischen J2.8 auf PCB2 und
J3.302 auf PCB3 nachprüfen, indem der Durchgang überprüft wird zwischen
– J2.8 Stift 1 und J3.302 Stift 14
– J2.8 Stift 2 und J3.302 Stift 15.
b. Ist die Verdrahtung in Ordnung, PCB3 austauschen. Ist eine Verdrahtung beschädigt, sind die beschädigten
Drähte zu reparieren bzw. austauschen.
c. Ist der Phasenverlustfehler beseitigt, während die Drahtbrücke auf J2.8 besteht, ist ein weiterer Schnitt
vorzunehmen und die Spannung von Phase zu Phase durch die Sicherungen F5, F6 und F7 zu messen. Die
Spannung sollte 220 VAC ± 15 % betragen. Ist eine der drei Spannungsanzeigen niedriger als 187 VAC,
Anschlüsse zum Schaltschütz überprüfen und auf lose Verbindungen zwischen Netzkabel, Schaltschütz,
Stromtransformator und dem Chopper überprüfen.
OK übermäßig
2. Zustand der drei Kontakte auf übermäßige Abnutzung untersuchen. Sind ein oder mehrere Kontakte übermäßig
abgenutzt, CON1 austauschen und Anlage neu starten. Bleibt der Fehler bestehen, sind folgende Schritte
durchzuführen.
5-50 HPR260 Auto-Gas Betriebsanleitung
