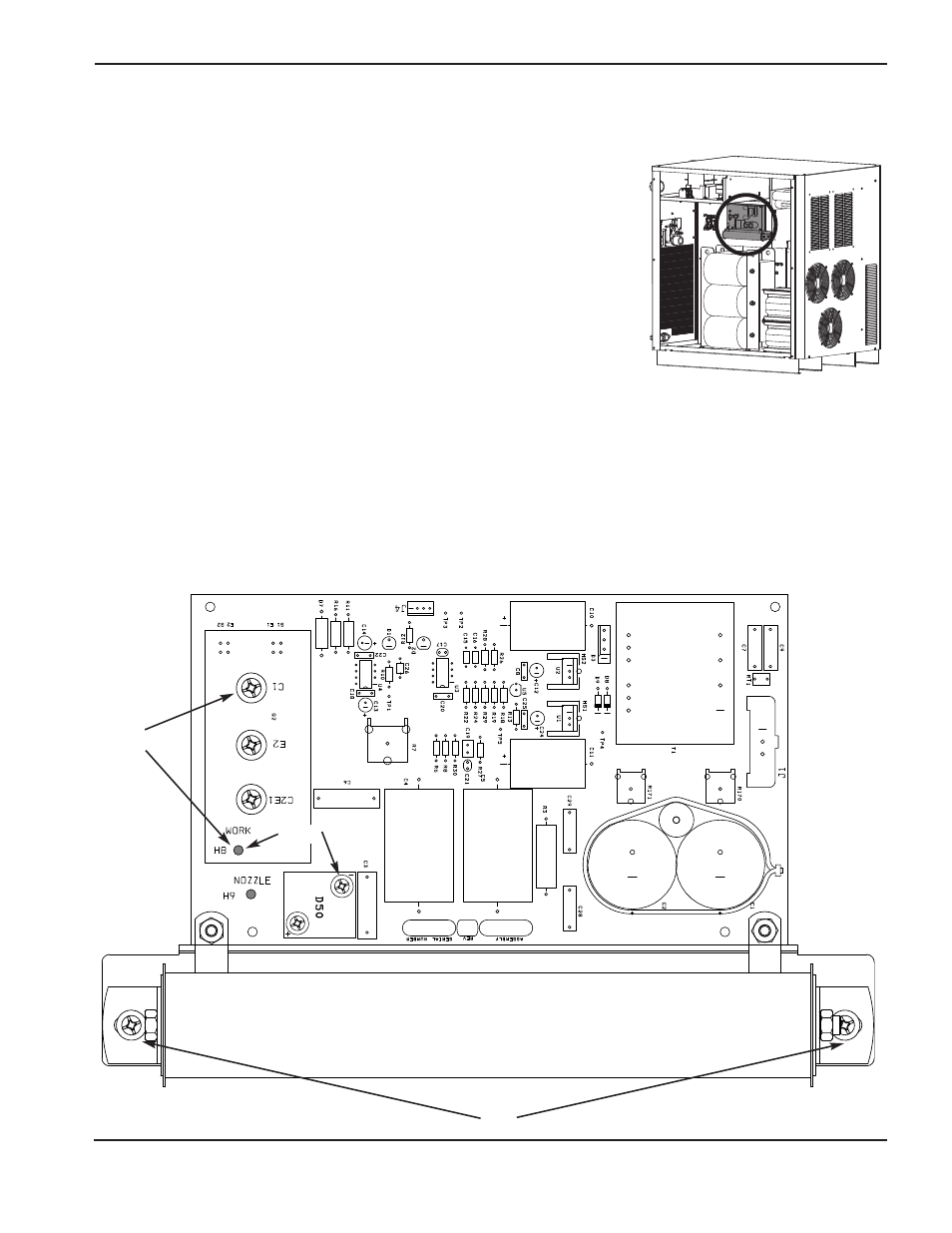

D2 sollte immer leuchten.
D1 leuchtet, sobald der Brenner zündet, und erlischt, sobald der Lichtbogen
auf das Werkstück überträgt. Erfolgt die Übertragung sofort, leuchtet LED D1 nicht
auf.
Wenn am Brenner kein Lichtbogen vorhanden ist oder er nicht überträgt.
1. Gesamte Stromzufuhr zur Anlage ABSCHALTEN.
2. Drähte von den Stiften H8 WORK (WERKSTÜCK) und H9 NOZZLE
(DÜSE) entfernen.
3. Nachprüfen, ob zwischen H8 und D50 (-) ein Widerstand von 5,5 kΩ vorhanden
ist. Ist der Widerstandswert nicht korrekt, Baukarte austauschen.
Anmerkung: Der Widerstandswert darf wegen der Speicherfähigkeit im
Schaltkreis langsam auf den korrekten Wert ansteigen.
4. Nachprüfen, ob zwischen C1 und H8 ein Widerstand von 15 kΩ vorhanden ist.
• Das Werkstückkabel sollte keine Einschnitte oder Brüche aufweisen. Nachprüfen, ob ein Widerstand von 1 Ω
oder weniger vorhanden ist. Der Werkstückkabelanschluss zum Schneidtisch sollte sauber sein und einen guten
Kontakt mit dem Tisch aufweisen.
• Nachprüfen, ob die LED-D2 leuchtet. Leuchtet sie nicht, könnte ein Austausch der Baukarte erforderlich sein,
oder die Baukarte erhält keinen Strom.
• Brenner in die Luft zünden und nachprüfen, ob D1 leuchtet. Leuchtet sie nicht, aber ein Pilotlichtbogen ist
aufgebaut, könnte ein Austausch der Baukarte erforderlich sein.
• Nachprüfen, ob durch den Widerstand R3 ein Widerstand von 1 Ω vorhanden ist.
041811
1Ω
5.5kΩ
15kΩ
R1
