INBETRIEBNAHME
3-14
HPR260 Auto-Gas Betriebsanleitung
3
Aufstellung der Wählkonsole

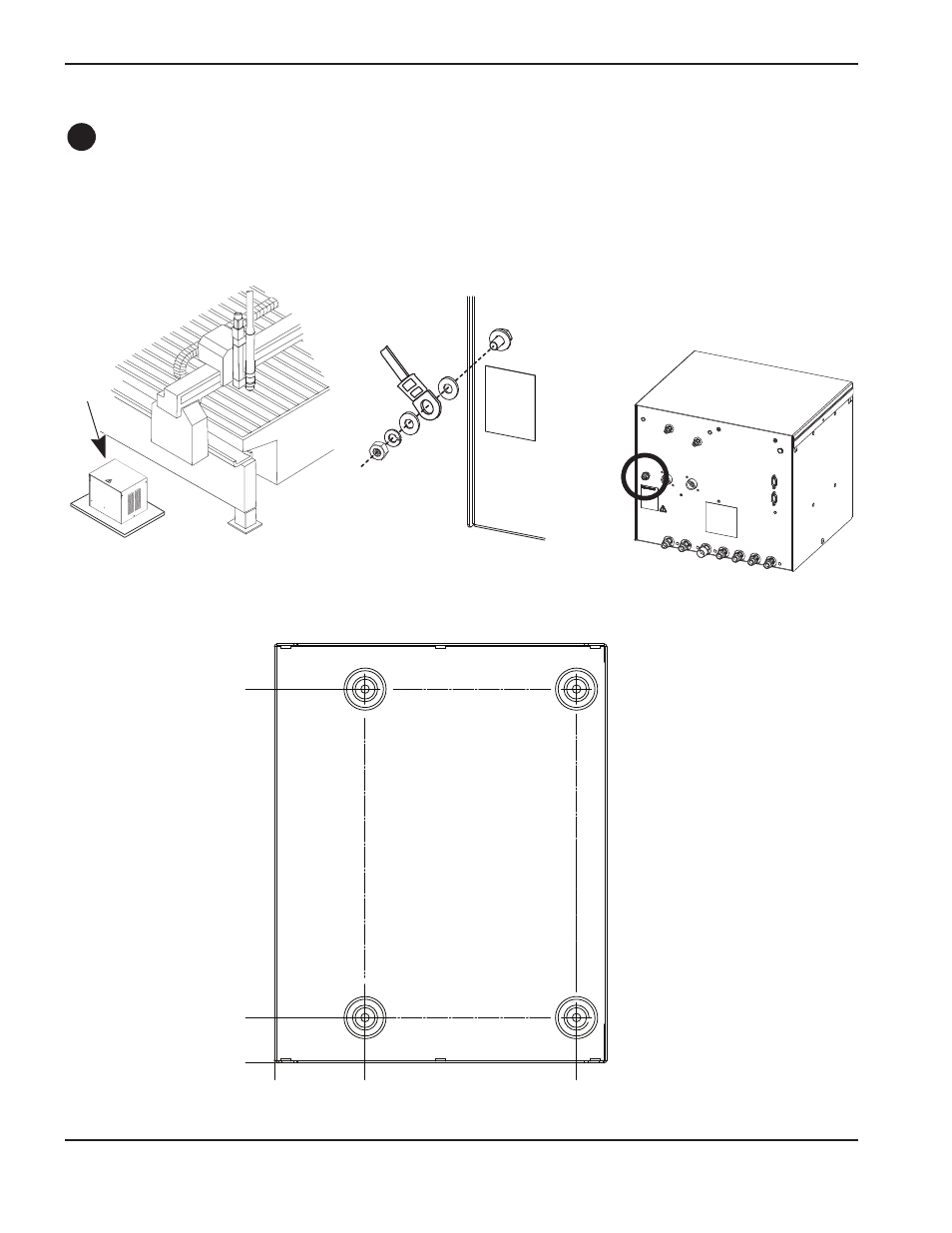

• Aufstellung der Wählkonsole in der Nähe des Schneidtisches. Es ist Raum zum Abnehmen der Oberseite und
der rechten Seitenabdeckung für Wartungszwecke vorzusehen. Die bevorzugte Ausrichtung ist in der
nachfolgenden Abbildung dargestellt. Die maximale Kabellänge zwischen Stromquelle und Wählkonsole beträgt
75 m. Die maximale Kabel- und Schlauchlänge zwischen Wählkonsolen- und Dosierkonsolen-Baugruppe beträgt
20 m.
C
Bevorzugte Ausrichtung
der Wählkonsole
Wählkonsolenerdung
314,5 mm
254,0 mm
0
38,1 mm
0
76,2 mm
