INBETRIEBNAHME
3-18 HPR260 Auto-Gas Betriebsanleitung
5

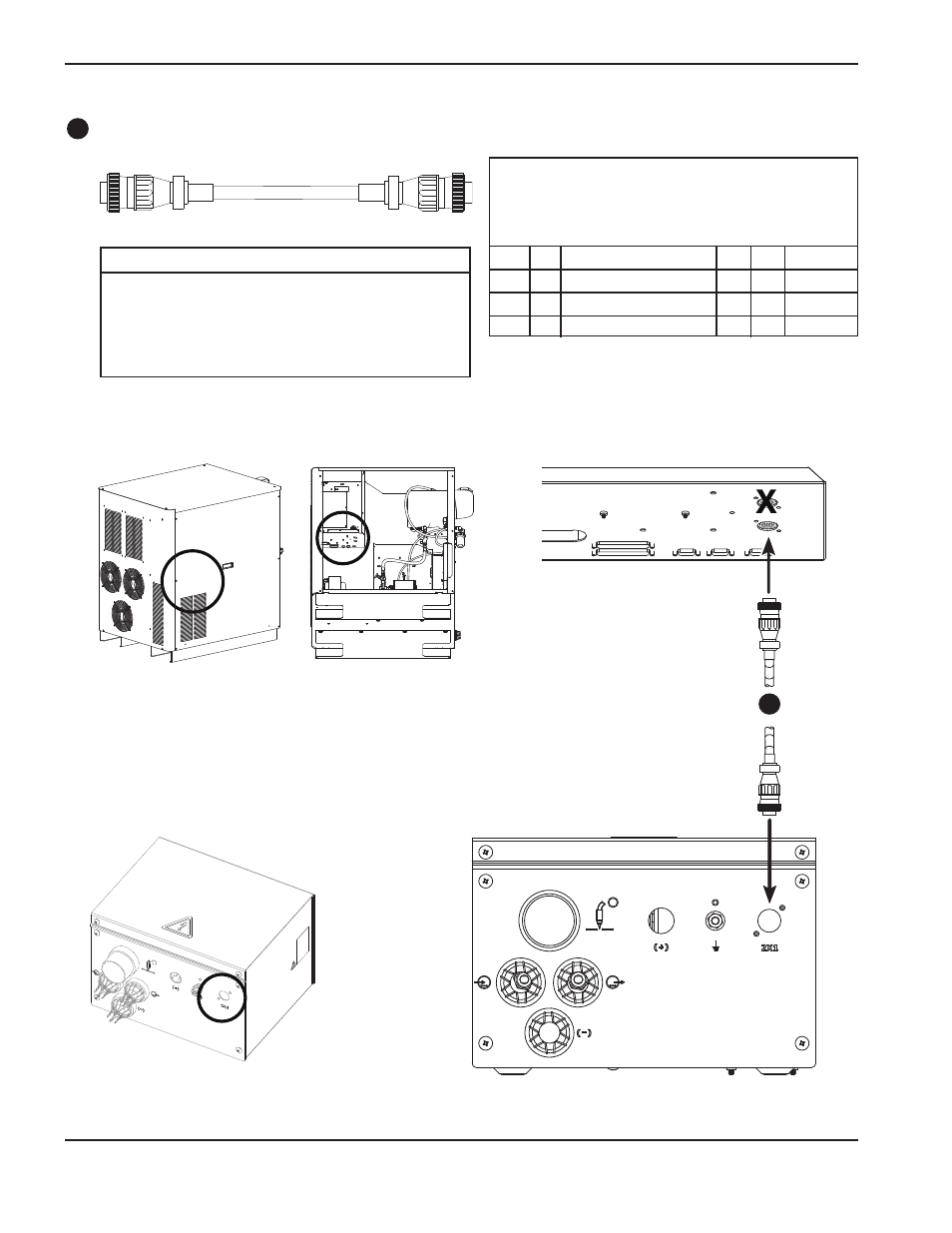

Zündkonsolen-Netzkabel
3
3
Teile-Nr. Länge Teile-Nr. Länge
123865* 2.1 m (7 ft) 123836 20 m (65 ft)
123419 3 m (10 ft) 123736 25 m (82 ft)
123834 4.5 m (15 ft) 123672 35 m (115 ft)
123670 7.5 m (25 ft) 123673 45 m (150 ft)
123835 10 m (35 ft) 123837 60 m (200 ft)
123671 15 m (50 ft) 123838 75 m (250 ft)
* Das Kabel Nummer 123865 ist für den Einsatz in Anlagen bestimmt, bei denen die Zündkonsole auf der Stromquelle montiert ist.
LISTE DER KABELSIGNALE –
zwischen Stromquelle und Zündkonsole
Stromquelle Zündkonsole
Stift- Stift-
nummer E/A Beschreibung nummer E/A Funktion
1 120Vac spannungsführend 1
2 120Vac Rückleitung 2
3 Schutzleiter 3
4 Nicht angeschlossen 4
E/A = Eingabe/Ausgabe
