WARTUNG
12/21/00
HT4001
Betriebsanleitung
6-13

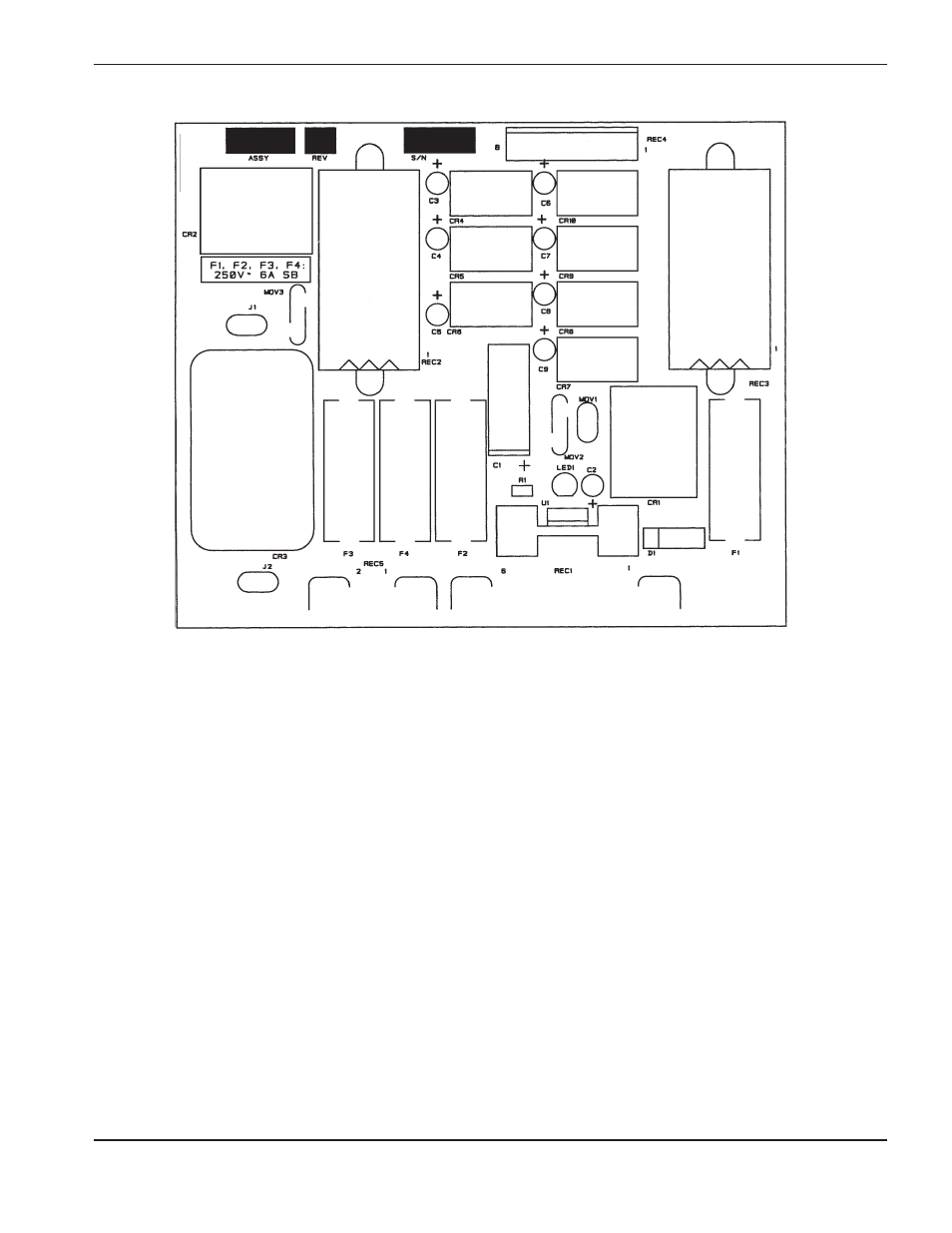

Abbildung 6-2
Stromverteilerkarte PCB1
6. Spannung an der Stromverteilerkarte PCB1 messen. Eine Detailzeichnung der PCB1 befindet sich in Abb. 6-2.
Sicherungen F1, F2 und F4 auf der Karte aufsuchen. Die Messungen zwischen jeder der Sicherungen und der
Gehäuseerdung sollten folgendes ergeben:
F1:
24 VAC
F2:
120 VAC
F3:
Nicht verwendet
F4:
120 VAC
Sind sie spannungsfrei oder an einem oder mehreren der Punkte unrichtig, Netzversorgung abschalten und
Störung an den PCB1-Sicherungen und zugehörigen Sockelstiften, Anschlüssen und Verdrahtungen zwischen
dem Stromverteilerkartenanschluß REC1 und dem Sekundär-Steuertransformator T1 beseitigen.
Ebenso die Verdrahtungen und Anschlüsse zwischen T1, CB1, CON1 und L1 sowie L2 überprüfen.
Falls notwendig, jegliche schadhaften Komponenten reparieren oder austauschen.
F4
F2
F1
