INBETRIEBNAHME
6/13/95
4-28
HT4001
Betriebsanleitung

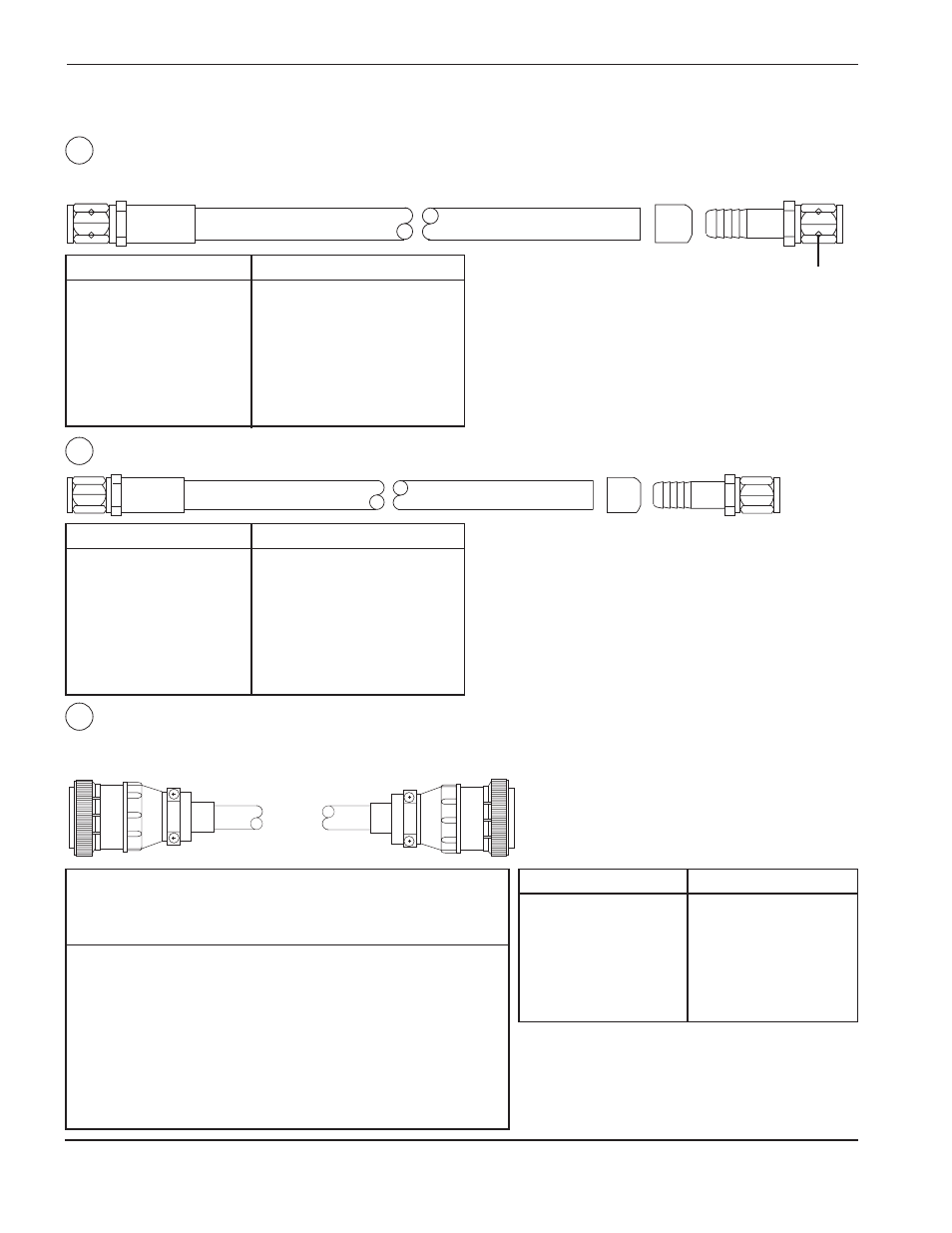

Anschlüsse der Gaskonsole (Forts.)
Vorströmungs-Gasschlauch – Gaskonsole an Motor-Ventil-Konsole
Es ist zu beachten, daß dieser Schlauch ein Linksgewinde hat und gegen den Uhrzeigersinn festzuziehen ist.
Teile-Nr.
Länge
Teile-Nr.
Länge
024316
1,5 m
024310
12 m
024307
3 m
024323
13,5 m
024320
4,5 m
024311
15 m
024308
6 m
024420
17 m
024321
7,5 m
024367
18 m
024309
9 m
024357
23 m
024322
10,5 m
Schneidgas-Durchfluß-Schlauch – Gaskonsole an Motor-Ventil-Konsole
Teile-Nr.
Länge
Teile-Nr.
Länge
024317
1,5 m
024031
12 m
024026
3 m
024207
13,5 m
024027
4,5 m
024340
15 m
024017
6 m
024419
17 m
024028
7,5 m
024127
18 m
024029
9 m
023343
23 m
024030
10,5 m
Gaskonsolen-/Motor-Ventil-Konsolen-Leitung – Gaskonsole an Motor-Ventil-Konsole
Siehe Seite 4-30 bezüglich der restlichen Motor-Ventil-Konsolen-Anschlüsse.
MOTOR-
GASKON-
VENTIL-
SOLEN-
KONSOLEN-
SIGNAL
STECKER
FARBE
STECKER
SV4 Vorströmung/Schneiddurchfluß
16
schwarz
16
SV4 Vorströmung/Schneiddurchfluß
17
gelb
17
Erdung
10
Abschirmung
10
SV5 Plasma Aus
29
schwarz
29
SV5 Plasma Aus
30
rot
30
Erdung
34
Abschirmung
34
MV1 Verringerung
11
schwarz
11
120 VAC neutral
12
braun
12
Erdung
18
Abschirmung
18
MV1 Erhöhung
14
rot
14
Erdung
21
Abschirmung
21
Teile-Nr.
Länge
Teile-Nr.
Länge
023619
1,5 m
023650
12 m
023646
4,5 m
023651
13,5 m
023647
6 m
023584
15 m
023583
7,5 m
023811
17 m
023648
9 m
023691
18 m
023649
10,5 m
023654
23 m
21
22
23
GRÜN
GRÜN
GRÜN
GRÜN
Linksgewinde
3X2
4X1
Gaskonsolen-Stecker
Motor-Ventil-Konsolen-Stecker
