TEILELISTE
6/13/95
HT4001 Betriebsanleitung 7-31

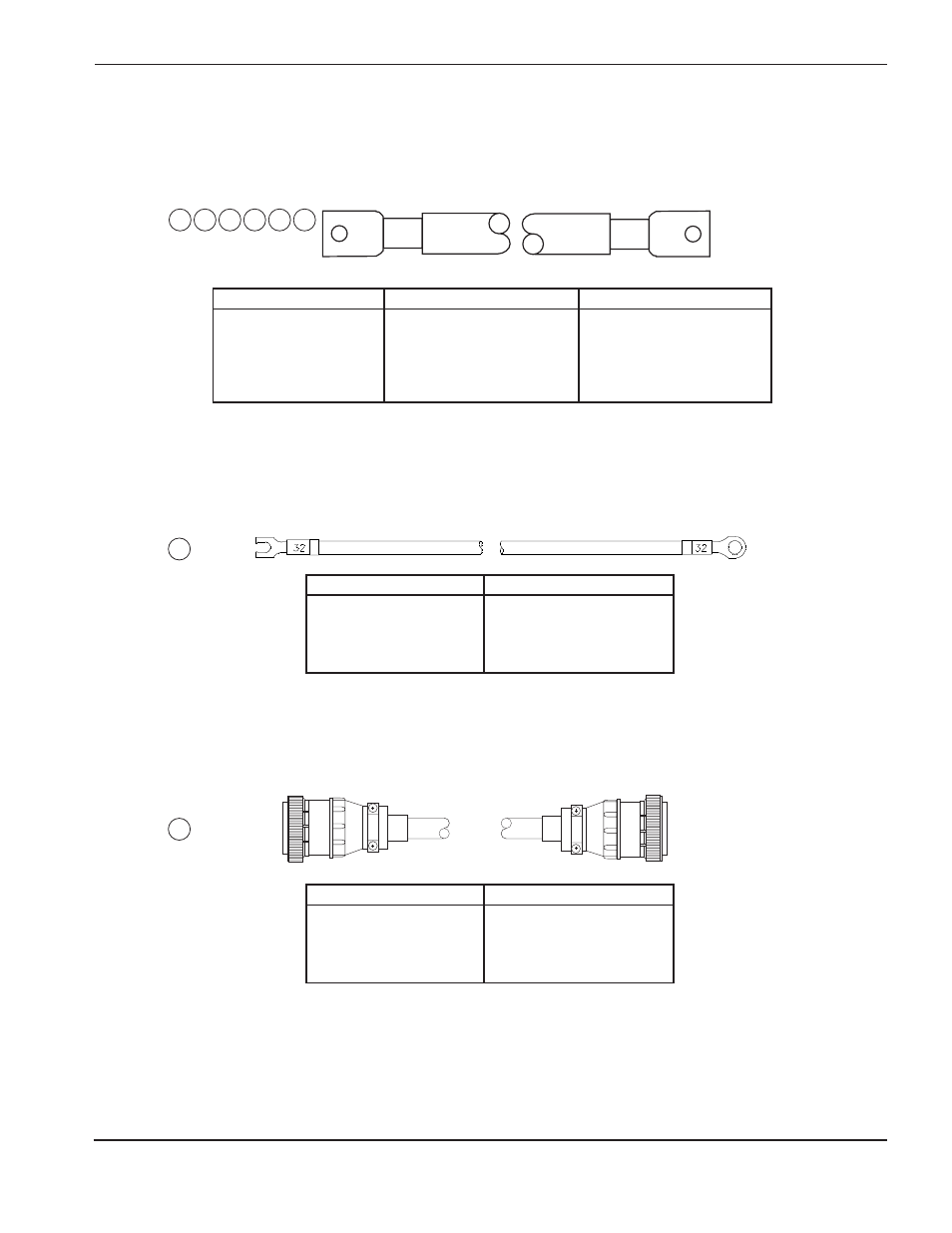

Abbildung 7-17 Stromquellen-/Hochfrequenz-Kabel – von der Stromquelle zur Hochfrequenz-Konsole
Abbildung 7-16 Düsenleitung – von der Stromquelle zur Hochfrequenz-Konsole
Abbildung 7-15 Negativ-Leitung – von der Stromquelle zur Hochfrequenz-Konsole und von der
Stromquelle zur Hilfsstromquelle/Positiv-Leitung – von der Stromquelle zum Arbeitstisch und von der
Stromquelle zur Hilfsstromquelle
2X1 1X1
34 33 32 31 3 2
4
5
Teile-Nr. Länge
023382 15 ft (4.6 m)
023136 20 ft (6.1 m)
023078 25 ft (7.6 m)
023101 30 ft (9.2 m)
023135 40 ft (12.2 m)
023079 50 ft (15.3 m)
Teile-Nr. Länge
123316 60 ft (18.3 m)
023124 75 ft (22.9 m)
123098 80 ft (24.4 m)
023080 100 ft (30.5 m)
123064 110 ft (33.6 m)
123084 125 ft (38.1 m)
Teile-Nr. Länge
023081 150 ft (45.8 m)
123028 170 ft (51.9 m)
123097 175 ft (53.4 m)
023316 180 ft (54.9 m)
023188 200 ft (61 m)
023815 250 ft (76.3 m)
Teile-Nr. Länge
123009 25 ft (7.6 m)
123010 50 ft (15.3 m)
123327 60 ft (18.3 m)
123011 75 ft (22.9 m)
123012 100 ft (30.5 m)
Teile-Nr. Länge
123086 125 ft (38.1 m)
123013 150 ft (45.8 m)
123057 170 ft (51.9 m)
123014 200 ft (61 m)
Teile-Nr. Länge
023764 50 ft (15.3 m)
123314 60 ft (18.3 m)
023765 75 ft (22.9 m)
023766 100 ft (30.5 m)
123065 110 ft (33.6 m)
Teile-Nr. Länge
123085 125 ft (38.1 m)
023767 150 ft (45.8 m)
123029 170 ft (51.9 m)
023768 200 ft (61 m)
023769 300 ft (91.5 m)
HT4001-Kabel, Leitungen, Brennerschlauchpakete und Schläuche
