TEILELISTE
6/13/95
HT4001 Betriebsanleitung 7-35

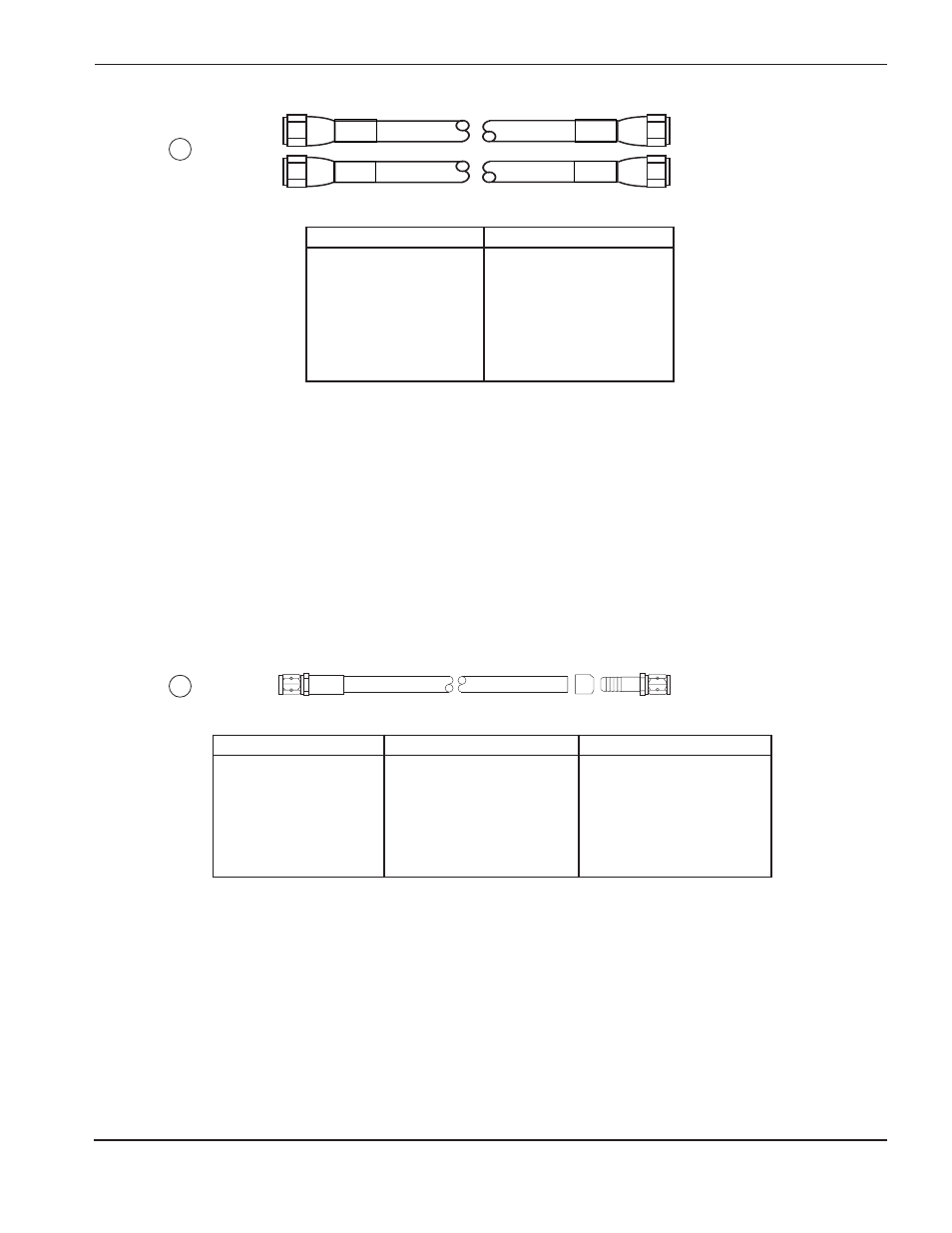

Abbildung 7-28 Einspritz-Wasserschlauch – von der Hochfrequenz-Konsole zur Gaskonsole
Rot Rot
Abbildung 7-27 Kühlungsschlauchsatz – von der Hochfrequenz-Konsole zum Wasserkühler
Teile-Nr. Länge
028760 3 ft (0.9 m)
028860 7 ft (2.1 m)
028652 10 ft (3 m)
028440 15 ft (4.6 m)
028653 20 ft (6.1 m)
028441 25 ft (7.6 m)
028442 50 ft (15.3 m)
128052 60 ft (18.3 m)
028443 75 ft (22.9 m)
Teile-Nr. Länge
128078 85 ft (25.9 m)
028444 100 ft (30.5 m)
028902 110 ft (33.6 m)
028896 115 ft (35.1 m)
128129 120 ft (36.6 m)
028747 125 ft (38.1 m)
028445 150 ft (45.8 m)
128064 170 ft (51.9 m)
028637 200 ft (61 m)
15
16
Grün Grün
Rot Rot
Teile-Nr. Länge
024335 26 in (.6 m)
024315 5 ft (1.5 m)
024046 6 ft (1.8 m)
024032 10 ft (3 m)
024261 11.5 ft (3.5 m)
024130 12 ft (3.7 m)
024132 14 ft (4.3 m)
024033 15 ft (4.6 m)
Teile-Nr. Länge
024018 20 ft (6.1 m)
024034 25 ft (7.6 m)
024035 30 ft (9.2 m)
024036 35 ft (10.7 m)
024037 40 ft (12.2 m)
024208 45 ft (13.7 m)
024258 50 ft (15.3 m)
024179 53 ft (16.2 m)
Teile-Nr. Länge
024489 56 ft (17.1 m)
024128 60 ft (18.3 m)
024441 61 ft (18.6 m)
024469 62 ft (18.9 m)
024345 75 ft (22.9 m)
024346 100 ft (30.5 m)
