INBETRIEBNAHME
6/13/95
HT4001
Betriebsanleitung
4-25

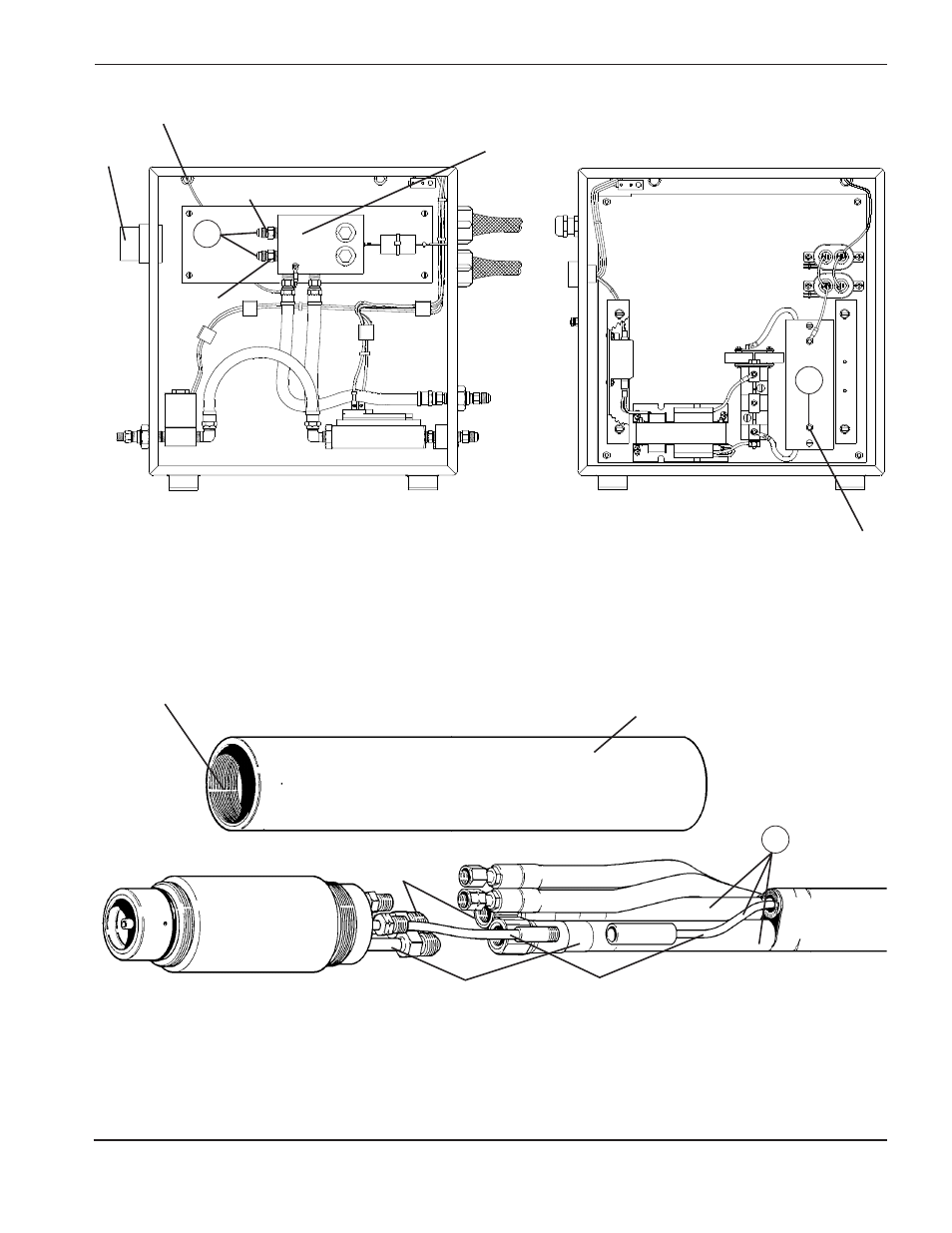

Abbildung 4-13
Anschlüsse der entfernten Hochfrequenz-Konsole an den Brenner –
Abgeschirmtes Schlauchpaket
entfernte Hochfrequenz-Konsole
entfernte Hochfrequenz-Konsole
Pilot-Lichtbogen – durch die Öffnung führen
Pilot-Lichtbogen-Anschluß
GEWINDEENDE
Brenner
grün
rot
17
17
BRENNERSCHAFT
17
grün an grün
rot an rot
weiß an weiß
Kathodenblock
Messingring
