Anschlüsse der entfernten Hochfrequenz-Konsole (Forts.)

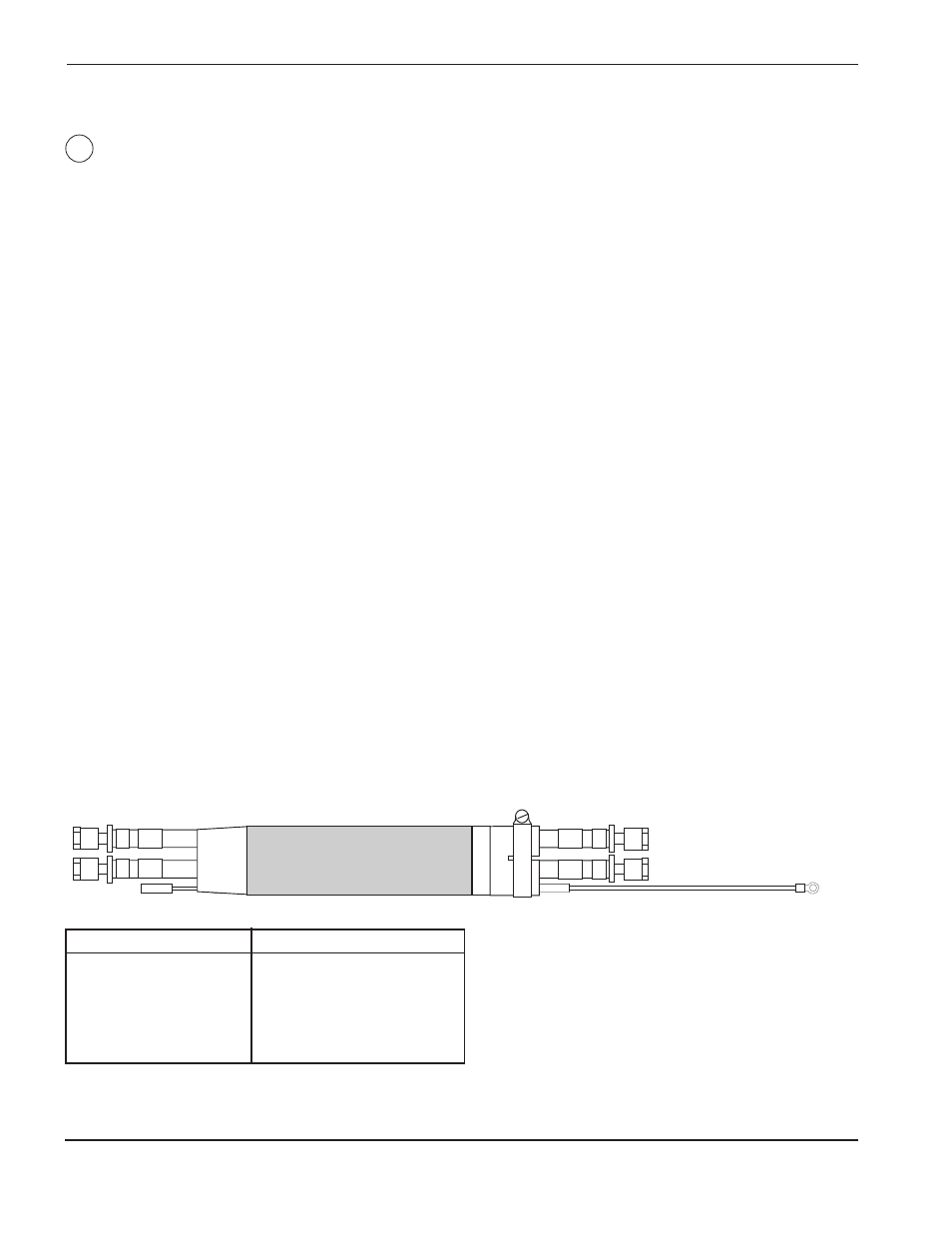

Abgeschirmtes Brenner-Schlauchpaket – entfernte Hochfrequenz-Konsole (RHF) an Brenner
Verlegung des Brenner-Schlauchpaketes
Die Schläuche sind zwischen der entfernten Hochfrequenz-Konsole und dem Brenner zu verlegen bevor die
Anschlüsse vorgenommen werden. Gewöhnlich ist es erforderlich, die Schläuche durch eine Aufhängung
oder eine Energiekette zu verlegen. Schläuche nicht mit angeschlossenem Brenner verlegen.
Anschluß des Brenner-Schlauchpaketes an die entfernte Hochfrequenz-Konsole
Führen Sie die Brenner-Schläuche durch den Messingring an der entfernten Hochfrequenz-Konsole und
stellen Sie die Verbindungen wie in Abbildung 4-13 gezeigt her. Die Anschlußstücke auf dem Kathodenblock
sind farbkodiert und entsprechen den Ringen an den Brennerschläuchen. Passen Sie Farbe an Farbe an.
Schließen Sie den Pilot-Lichtbogen wie gezeigt an.
Anschluß des Brenner-Schlauchpaketes an den Brenner
1. Schieben Sie den Brennerschaft über das Brenner-Schlauchpaket mit dem Gewindeende in Richtung
unangeschlossenen Brenner. (Der Brennerschaft wird später auf den Brenner geschraubt.)
2. Verwenden Sie für die beiden größten Brenneranschlüsse einen (ca.) 14 mm-Gabelschlüssel und einen
(ca.) 13 mm-Gabelschlüssel für die beiden größten Schlauchanschlüsse, um die Schläuche mit dem
Brenner zu verbinden. Beachten Sie die Farbkodierung an Brenner und Brenner-Schlauchpaket.
3. Setzen Sie den weißen Pilot-Lichtbogen-Schlauch von den Brennerschläuchen an das entsprechende
Verbindungsstück am Brennerkörper an und ziehen Sie ihn mit der Hand fest.
Siehe Seite 4-26 bezüglich des Anschlusses des Einspritz-Wasserschlauches an den Brenner und 4-30 um
den Plasmagas-Schlauch an den Brenner anzuschließen. Siehe auch Seite 4-38 bezüglich der Montage des
Brenners an die Brennerhalterung.
17
Teile-Nr. Länge Teile-Nr. Länge
028508 3 m 028513 10,5 m
028509 4,5 m 028514 12 m
028510 6 m 028515 13,5 m
028511 7,5 m 028516 15 m
082512 9 m
