INBETRIEBNAHME
6/13/95
4-32
HT4001
Betriebsanleitung

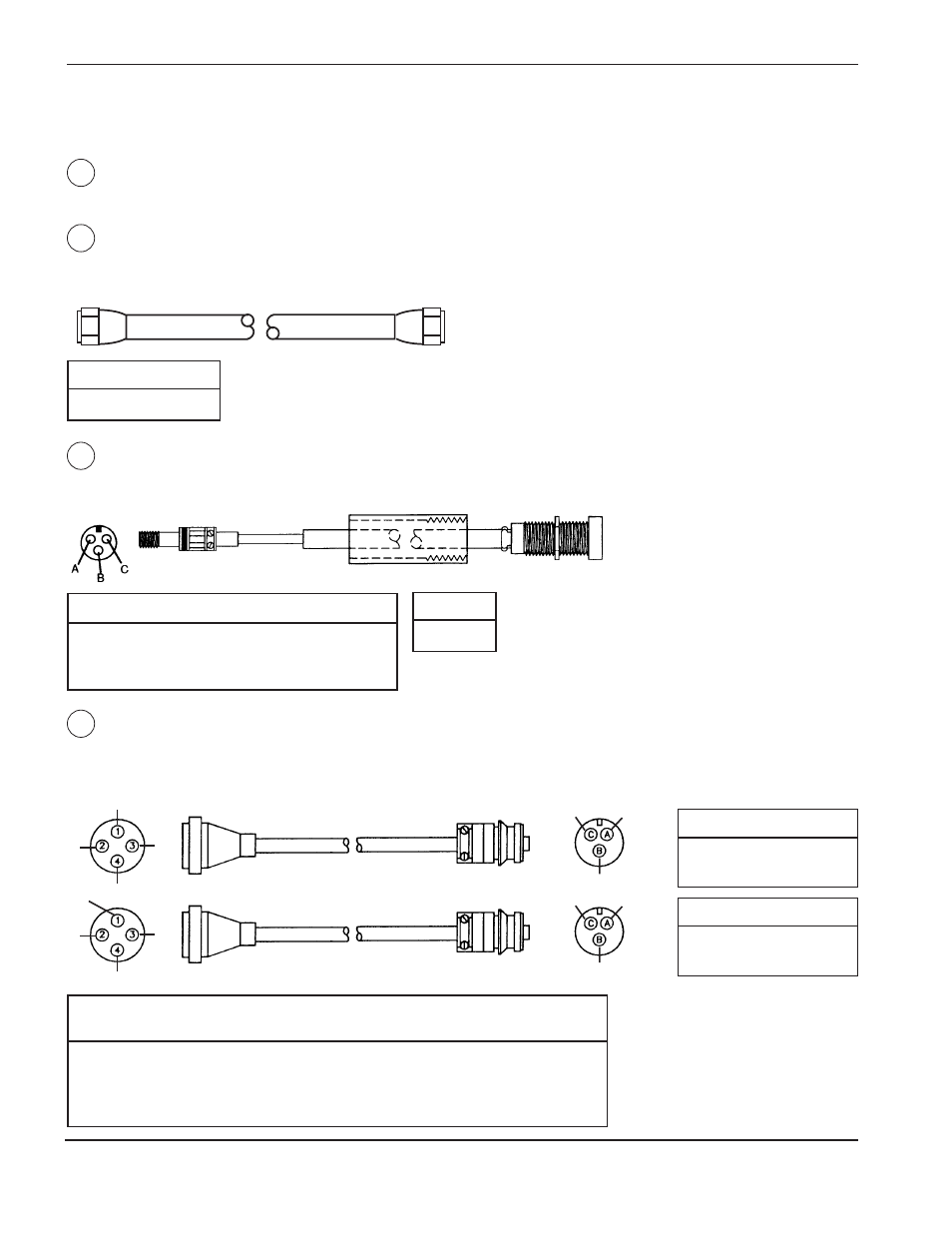

Anschlüsse des induktiven Zündhöhensensors
Siehe Seite 4-18 bezüglich der Anschlüsse zwischen induktivem Zündhöhensensor und Stromquelle.
Luft-Zufuhr-Schlauch – Modul des induktiven Zündhöhensensors zur Luft-Zufuhr
Vom Kunden sind 1,4 bar geregelte Druckluft und Luftschlauch beizustellen. Mit dem kompletten induktiven
Zündhöhensensor-Paket wird eine Drehverbindung Nr. 4 (Nr. 015006) mitgeliefert.
Luftschlauch-Paket – Modul des induktiven Zündhöhensensors zum Luftzylinder des induktiven
Sensors.
Der 12 m-Luftschlauch ist Bestandteil des Schlauch-Paketes für den induktiven Zündhöhensensor – siehe
Seite 7-44.
Teile-Nr.
Länge
024144
12 m
Montagepaket induktiver Zündhöhensensor/Brenner
Die zwei induktiven Fühler werden als Bestandteil der induktiven Zündhöhensensor-Brenner-Montage-
Baugruppe mitgeliefert – siehe Seite 7-44.
Leitungen des induktiven Zündhöhensensors – Modul des induktiven Zündhöhensensors zu den
Fühlern des induktiven Zündhöhensensors
Die 12 m-Sensorkabel sind Bestandteil des Kabelpaketes des induktiven Zündhöhensensors – siehe Seite
7-44.
FUNKTION
Stift
Farbe
Strom (+15 VDC)
A
braun
Gemeinsam
B
blau
Signal
C
schwarz
Teile-Nr.
005074
ZÜNDHÖHEN-
FÜHLER-
FUNKTION
SENSOR-ANSCHLUß
FARBE
ANSCHLUß
Strom (+15 VDC)
4
rot
A
Gemeinsam
2
schwarz
B
Signal
1
klar
C
Abschirmung
3
umflochten
25
26
27
28
1
3
2
4
B
A
C
1
3
2
4
B
A
C
Teile-Nr.
Länge
023888
2 ft (.6 m)
023869
40 ft (12 m)
Teile-Nr.
Länge
023889
2 ft (.6 m)
023870
40 ft (12 m)
8X2
8X4
8X3
8X5
