INBETRIEBNAHME
6/13/95
4-38 HT4001 Betriebsanleitung
Montage des Maschinenbrenners
1. Installieren Sie den Maschinenbrenner (mit angeschlossenem Brenner-Schlauchpaket) an der Brennerhalterung
ohne die Fühler des induktiven Zündhöhensensors (Abb. 4-21) oder der alternativen Brennerhalterung (Abb. 4-20)
beim Einsatz des induktiven Zündhöhensensors.
2. Positionieren Sie den Brenner bis der Brennerkörper sich ganz über die Brennerhalterung erstreckt, so daß die
Halterung den Kunststoff-Brennerschaft umfaßt und nicht den aus rostfreiem Edelstahl bestehenden
Brennerkörper berührt. Bringen Sie den Brenner ca. 6 mm vom Arbeitsstück entfernt in Position.
3. Ziehen Sie die Feststellschraube(n) an. Siehe Vor Inbetriebnahme in Abschnitt 5 bezüglich der endgültigen
Ausrichtung des Brenners.
Brennerausrichtung
Um ganz sicherzustellen, daß der Brenner im rechten Winkel zum Arbeitsstück steht, ist er mit einem Winkel bei
0° und 90° auszurichten. Siehe Abbildung 4-21.

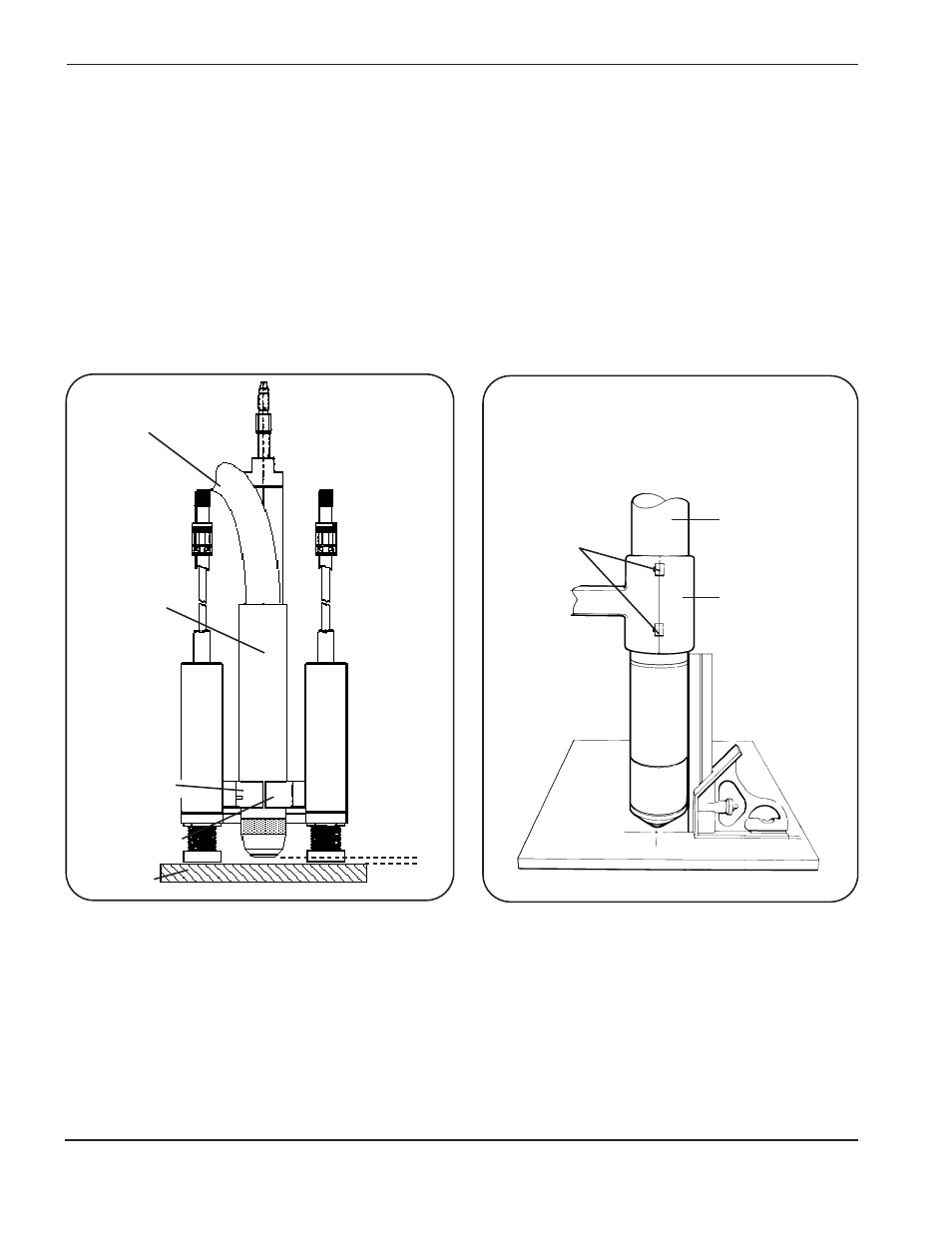

Abbildung 4-21 Brennerausrichtung (ohne
Fühler des induktiven Zündhöhensensors)
Abbildung 4-20 Montage des Maschinenbrenners
(mit Fühlern des induktiven Zündhöhensensors)
Brenner-Schlauchpaket
(typisch)
Brennerschaft
Brennerhalterung
Arbeitsstück
0°
90°
Feststellschraube
Feststellschrauben
Brennerschaft
Brennerhalterung
6 mm
