Hypertherm HT4001 - Handbuch (Seite 142)

WARTUNG
9/9/98
HT4001 Betriebsanleitung 6-25
Anmerkung: Bei allen Relaiskarten-Abbildungen bedeutet LED ON (LED ein) = LED OFF (LED aus) =

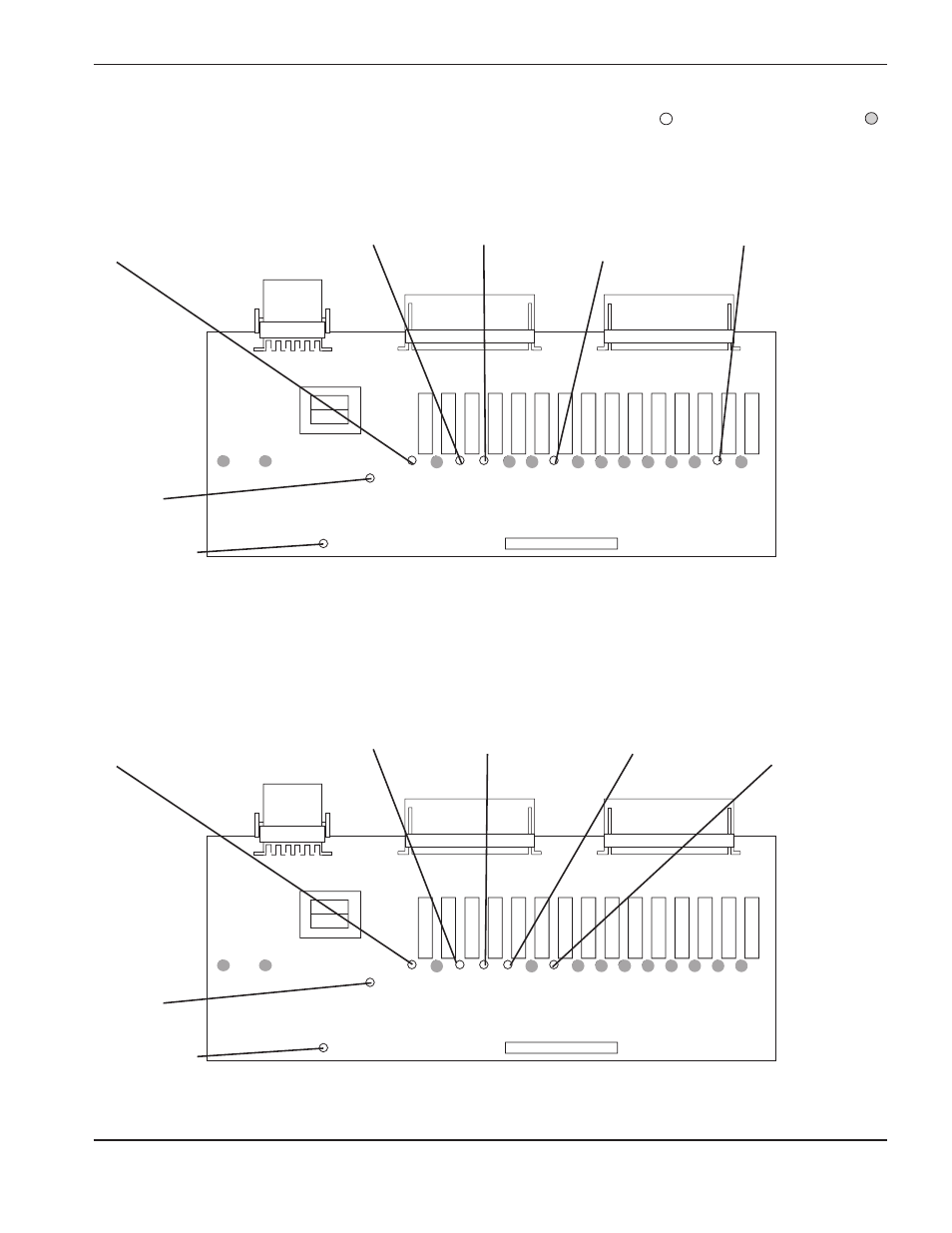

Abbildung 6-5 Relaiskarte PCB4 bei O
2
Test-Vorströmung
Hochfrequenz-
Wassereinspritzung
(SV6 in der Hochfrequenz-Konsole) Plasma Aus
(SV5 Nähe Brenner) Vorströmung
(SV2/SV3 in der Gaskonsole) Plasma-Vorströmung
(SV4B in der Motor-
Ventil-Konsole) O
2
-Betriebs-Durchfluß
(SV1A in der Gaskonsole)
+ 12 VDC
Ausgabe aktiv
Relaiskarten-LED-Status
Test-Vorströmungs-Modus – O
2
Abbildung 6-6 Relaiskarte PCB4 bei N
2
Test-Vorströmung
Hochfrequenz-
Wassereinspritzung
(SV6 in der Hochfrequenz-Konsole) Plasma Aus
(SV5 Nähe Brenner) Vorströmung
(SV2/SV3 in der Gaskonsole)
+ 12 VDC
Ausgabe aktiv
Plasma N
2
/O
2
(SV1B in der Gaskonsole)
Plasma-Vorströmung
(SV4B in der Motor-
Ventil-Konsole)
Relaiskarten-LED-Status
Test-Vorströmungs-Modus – N
2
