SPEZIFIKATIONEN
01/22/98
HT4001 Betriebsanleitung 2-9

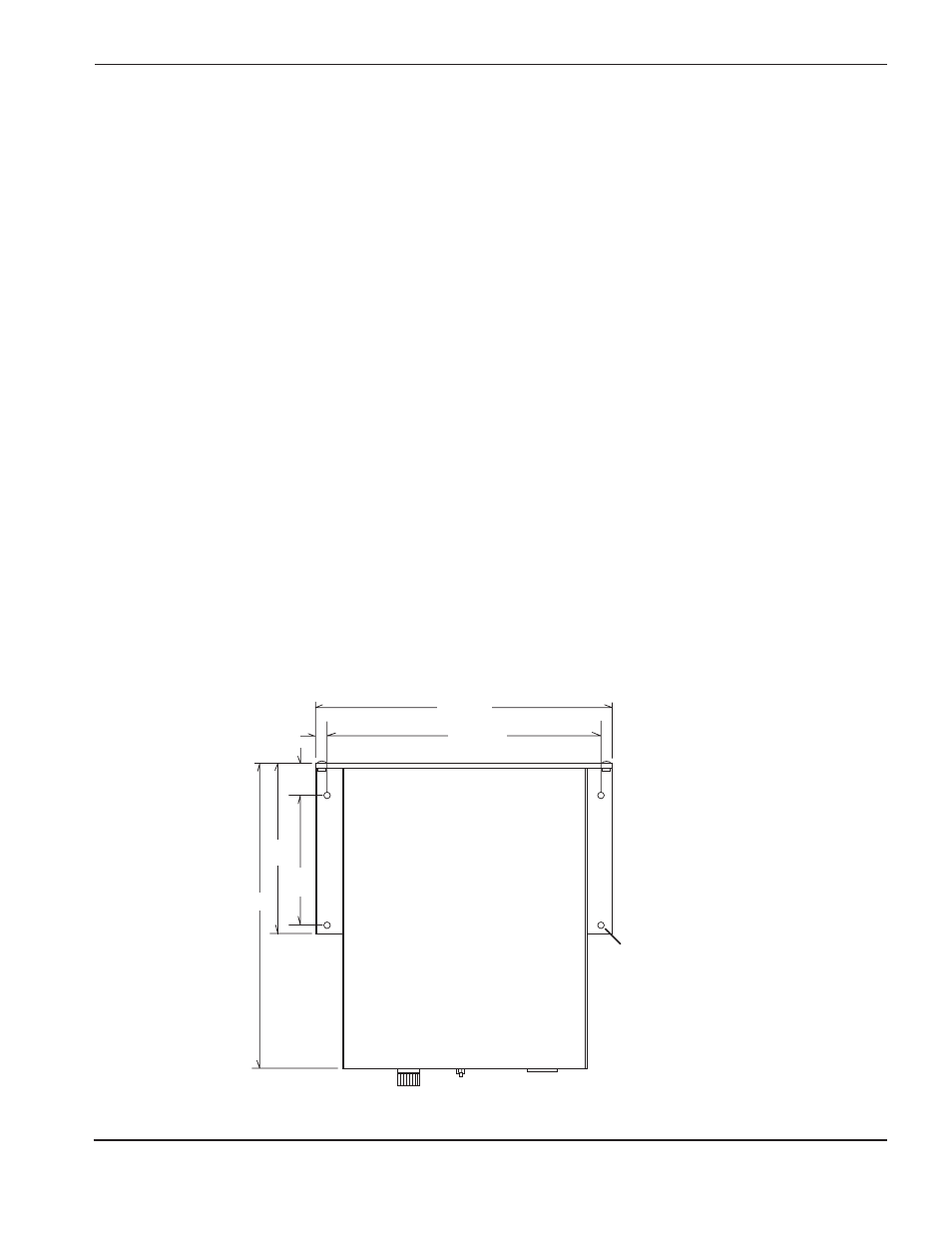

Abbildung 2-5 Montage-Abmessungen (Ansicht von unten) der Fernsteuerung für Spannung und Strom
11.4 mm
165
mm
127
mm
296 mm
30.5
mm
einschließlich
320 mm-Knopf
(abgebildet ist die programmierbare Fernsteuerung
für Spannung und Strom)
290 mm
Durchmesser ca. 5.5 mm
Digitale Fernsteuerung für Spannung und Strom (Nr. 077012)
Steuerungen ..............................................................Potentiometer zur Spannungsregulierung:
Reguliert die Spannung beim Lichtbogen-
Schneiden und zeigt den Wert auf LEDs an.
Potentiometer zur Stromregulierung:
Reguliert den Strom beim Lichtbogen-
Schneiden und zeigt den Wert auf LEDs an.
Steuerbereich ............................................................Strom: 100 bis 760 A
Spannung: 100 bis 200 V
Steuerauflösung ........................................................Strom: 20 A
Spannung: 5 V
Abmessungen und Gewicht:
Breite .........................................................................290 mm
Höhe ..........................................................................80 mm
Tiefe (max.)................................................................340 mm
Gewicht......................................................................2,4 kg
Programmierbare Fernsteuerung für Spannung und Strom (Nr. 077013)
Steuerungen ..............................................................Keine. Steuerung erfolgt durch den Computer der
Steuermaschinen.
Steuerbereich ............................................................Strom: 100 bis 760 A
Spannung: 100 bis 200 V
Steuerauflösung ........................................................Strom: 20 A
Spannung: 5 V
Abmessungen und Gewicht:
Breite .........................................................................290 mm
Höhe ..........................................................................80 mm
Tiefe (max.)................................................................320 mm
Gewicht......................................................................2,4 kg
266.7 mm
