ANHANG A
6/13/95
a-10
HT4001
Betriebsanleitung

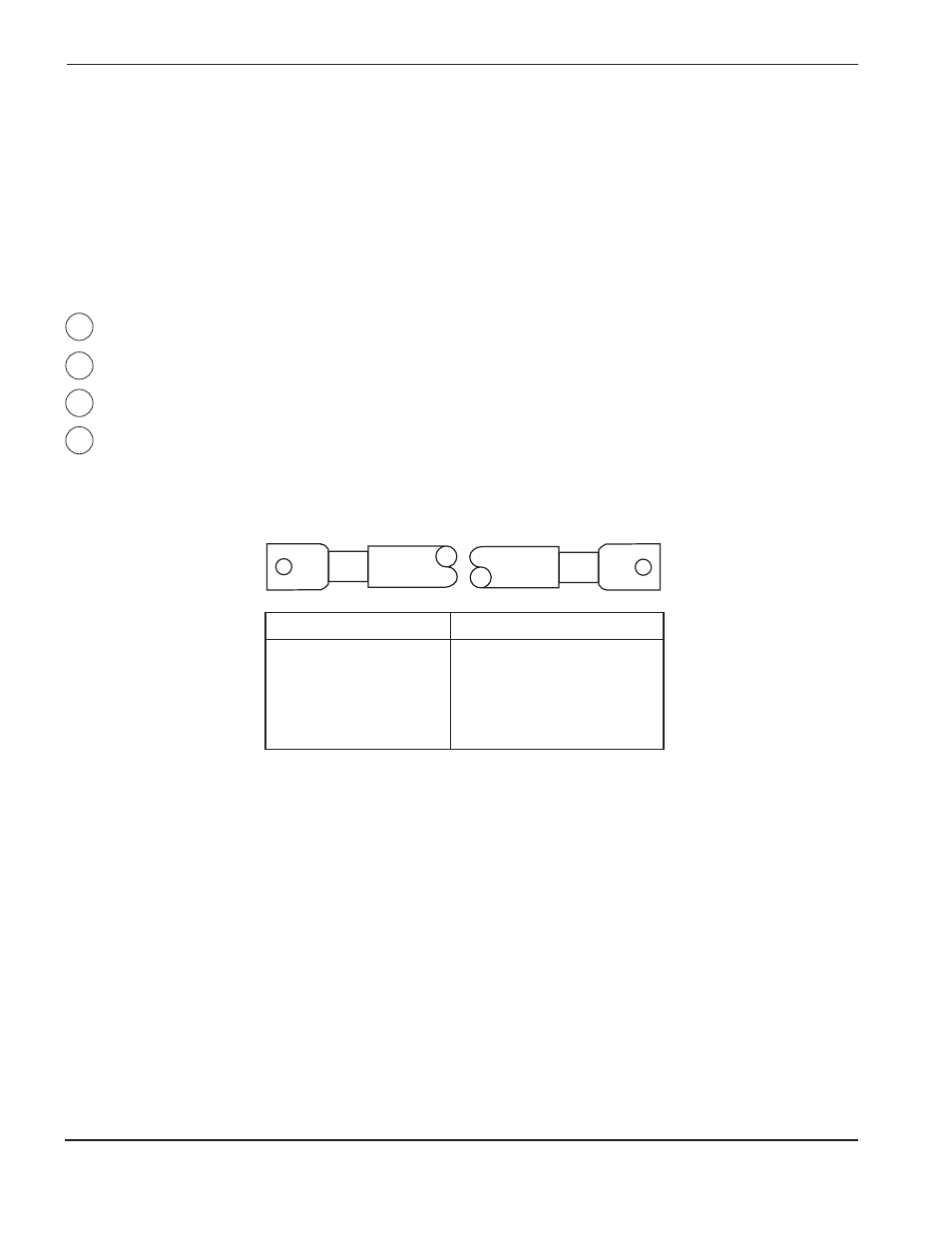

H401 Zusatzstromquelle – Anschlüsse (Fortsetzung)
Beim Einsatz der Zusatzstromquelle H401 muß je ein Positiv- und ein Negativkabel zwischen HT4001 und H401
angeschlossen werden. Zwei 6 m Kabel (Nr. 023136) werden zu diesem Zwecke für den Umbau zur
Zusatzstromquelle mitgeliefert.
Außerdem muß ein Positivkabel von der Positiv-Klemmleiste in die Stromquelle HT4001 zum Schneidtisch laufen,
und ein zusätzliches Negativkabel muß von der Negativ-Klemmleiste in der Stromquelle HT4001 zum
Kathodenblock der entfernten Hochfrequenz-Konsole laufen.
Siehe dazu Abbildung a-6.
Positivkabel – von Stromquelle HT4001 zu Stromquelle H401
Negativkabel – von Stromquelle HT4001 zu Stromquelle H401
Positivkabel – von Stromquelle HT4001 zu Arbeitstisch
Negativkabel – von Stromquelle HT4001 zu entfernter Hochfrequenz-Konsole
31
32
33
34
Teile-Nr.
Länge
Teile-Nr.
Länge
023136
6 m
023124
23 m
023078
7,5 m
023080
30,5 m
023101
9 m
023081
46 m
023135
12 m
023316
55 m
023079
15 m
023188
61 m
