210 6 Programmieren: Konturen programmieren
6.3 K
ont
ur anf
a
hr
en und v
e
rl
assen

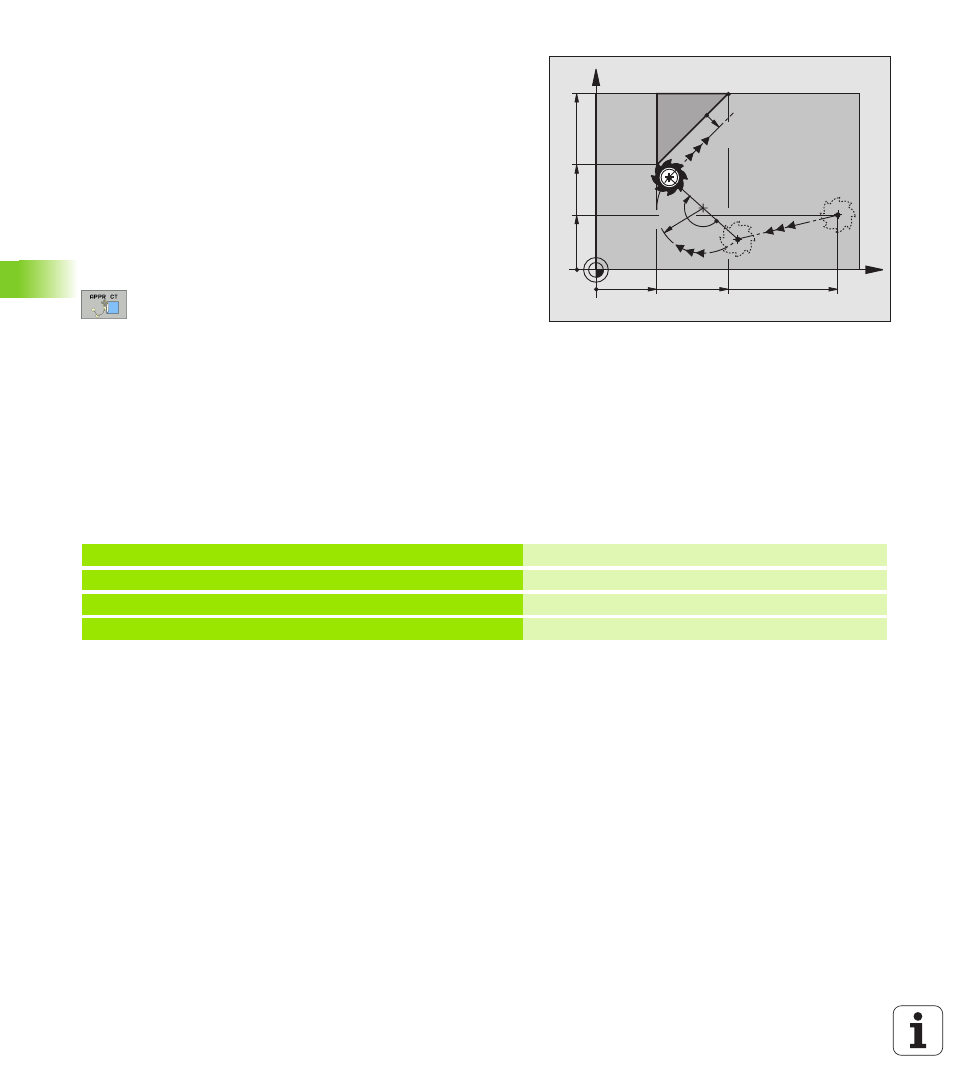

Anfahren auf einer Kreisbahn mit tangentialem
Anschluss: APPR CT
Die TNC fährt das Werkzeug auf einer Geraden vom Startpunkt P
S
auf
einen Hilfspunkt P
H
. Von dort fährt es auf einer Kreisbahn, die tangen-
tial in das erste Konturelement übergeht, den ersten Konturpunkt P
A
an.
Die Kreisbahn von P
H
nach P
A
ist festgelegt durch den Radius R und
den Mittelpunktswinkel CCA. Der Drehsinn der Kreisbahn ist durch
den Verlauf des ersten Konturelements gegeben.
8 Beliebige Bahnfunktion: Startpunkt P
S
anfahren
8 Dialog mit Taste APPR/DEP und Softkey APPR CT eröffnen:
8 Koordinaten des ersten Konturpunkts P
A
8 Radius R der Kreisbahn
„ Anfahren auf der Seite des Werkstücks, die durch
die Radiuskorrektur definiert ist: R positiv eingeben
„ Von der Werkstück-Seite aus anfahren:
R negativ eingeben
8 Mittelpunktswinkel CCA der Kreisbahn
„ CCA nur positiv eingeben
„ Maximaler Eingabewert 360°
8 Radiuskorrektur RR/RL für die Bearbeitung
NC-Beispielsätze
X
Y
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40 10
CCA=
180°
R10
35
20
7 L X+40 Y+10 RO FMAX M3 P
S
ohne Radiuskorrektur anfahren
8 APPR CT X+10 Y+20 Z-10 CCA180 R+10 RR F100 P
A
mit Radiuskorr. RR, Radius R=10
9 L X+20 Y+35 Endpunkt erstes Konturelement
10 L ... Nächstes Konturelement
