72 2 Handbetrieb und Einrichten
2.4 Bezugspunkt-Setz
en (ohne 3D-T
astsyst
e
m)

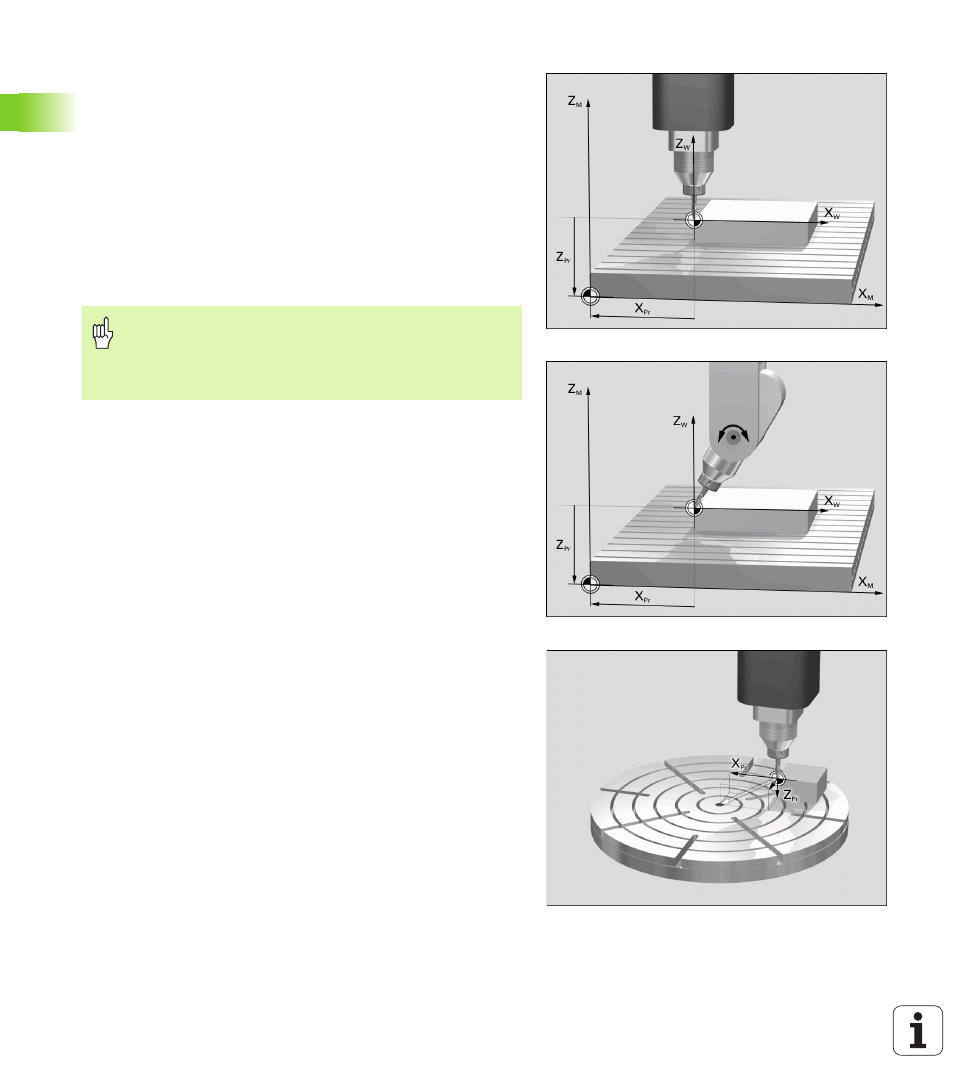

Erläuterung zu den in der Preset-Tabelle gespeicherten Werten
„ Einfache Maschine mit drei Achsen ohne Schwenkvorrichtung
Die TNC speichert in der Preset-Tabelle den Abstand vom Werk-
stück-Bezugspunkt zum Referenzpunkt ab (vorzeichenrichtig)
„ Maschine mit Schwenkkopf
Die TNC speichert in der Preset-Tabelle den Abstand vom Werk-
stück-Bezugspunkt zum Referenzpunkt ab (vorzeichenrichtig)
„ Maschine mit Rundtisch
Die TNC speichert in der Preset-Tabelle den Abstand vom Werk-
stück-Bezugspunkt zum Zentrum des Rundtisches ab (vorzeichen-
richtig)
„ Maschine mit Rundtisch und Schwenkkopf
Die TNC speichert in der Preset-Tabelle den Abstand vom Werk-
stück-Bezugspunkt zum Zentrum des Rundtisches ab
Beachten Sie, dass beim Verschieben eines Teilapparates
auf Ihrem Maschinentisch (realisiert durch Veränderung
der Kinematik-Beschreibung) ggf. auch Presets verscho-
ben werden, die nicht direkt mit dem Teilapparat zusam-
menhängen.
