9.7 Bearbeitungsebene über einen
einzelnen, inkrementalen
Raumwinkel definieren:

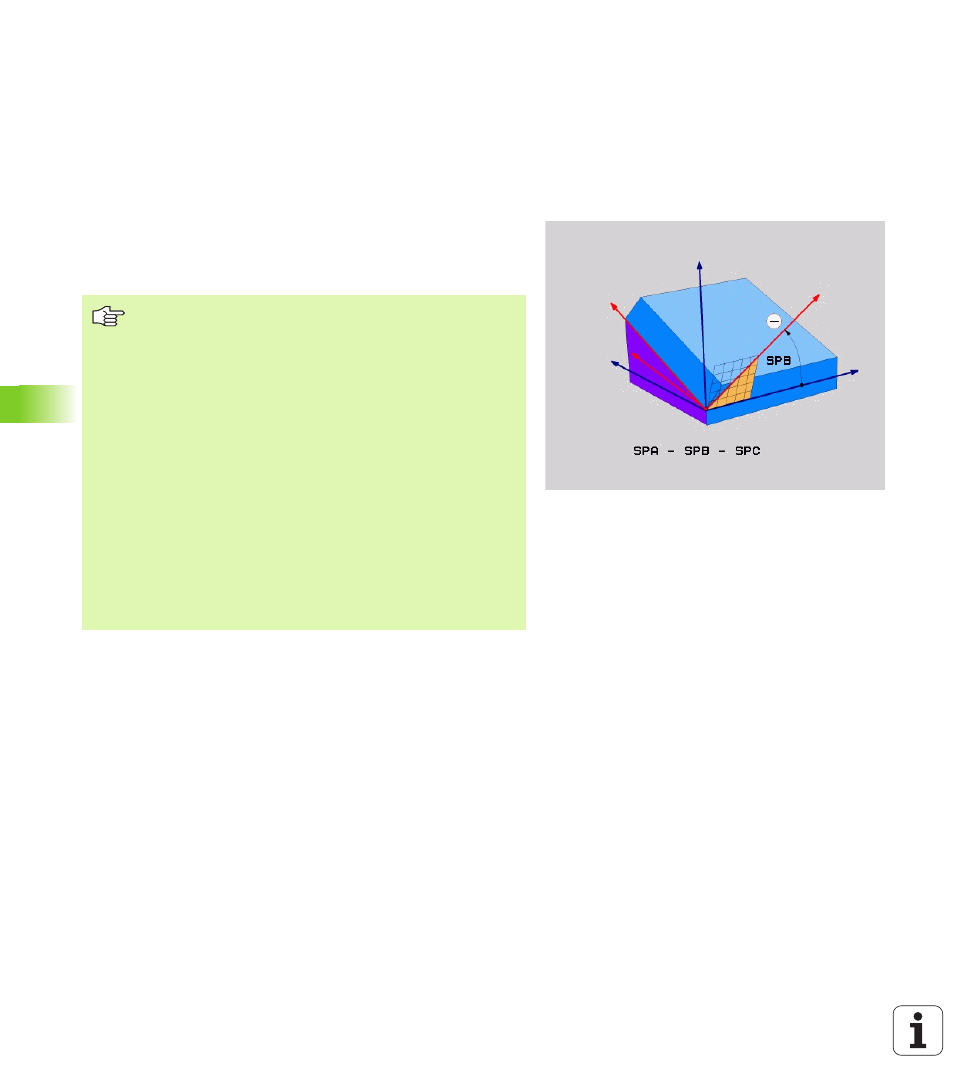

PLANE RELATIVE
Anwendung
Den inkrementalen Raumwinkel verwenden Sie dann, wenn eine
bereits aktive geschwenkte Bearbeitungsebene durch eine weitere
Drehung geschwenkt werden soll. Beispiel 45° Fase an einer
geschwenkten Ebene anbringen.
Beachten Sie vor dem Programmieren
Der definierte Winkel wirkt immer bezogen auf die aktive
Bearbeitungsebene, ganz gleich mit welcher Funktion Sie
diese aktiviert haben.
Sie können beliebig viele PLANE RELATIVE-Funktionen
nacheinander programmieren.
Wollen Sie wieder auf die Bearbeitungsebene zurück, die
vor der PLANE RELATIVE Funktion aktive war, dann definie-
ren Sie PLANE RELATIVE mit dem gleichen Winkel, jedoch
mit dem entgegengesetzen Vorzeichen.
Wenn Sie PLANE RELATIVE auf eine ungeschwenkte Bear-
beitungsebene anwenden, dann drehen Sie die unge-
schwenkte Ebene einfach um den in der PLANE-Funktion
definierten Raumwinkel.
Parameterbeschreibung für das Positionierverhalten:
Siehe „Positionierverhalten der PLANE-Funktion festle-
gen”, Seite 502.
