518 9 Programmieren: Sonderfunktionen
9.12 K
ont
ur
en filt
er
n (FCL 2-F
u
nktion)
9.12 Konturen filtern (FCL 2-
Funktion)
Funktion
Mit dieser TNC-Funktion können Sie Konturen filtern, die auf externen
Programmiersystemen erzugt wurden. Der Filter glättet die Kontur
und ermöglicht dadurch ein in der Regel schnelleres und ruckfreieres
Abarbeiten.
Ausgehend vom Original-Programm, erzeugt die TNC – nachdem Sie
die Filtereinstellungen eingegeben haben – ein separates Programm
mit der gefilterten Kontur.
8 Programm wählen, das Sie filtern wollen
8 Softkey-Leiste umschalten, bis Softkey PROGRAMM
UMWANDELN erscheint
8 Softkey-Leiste mit Funktionen zum Umwandeln von
Programmen wählen

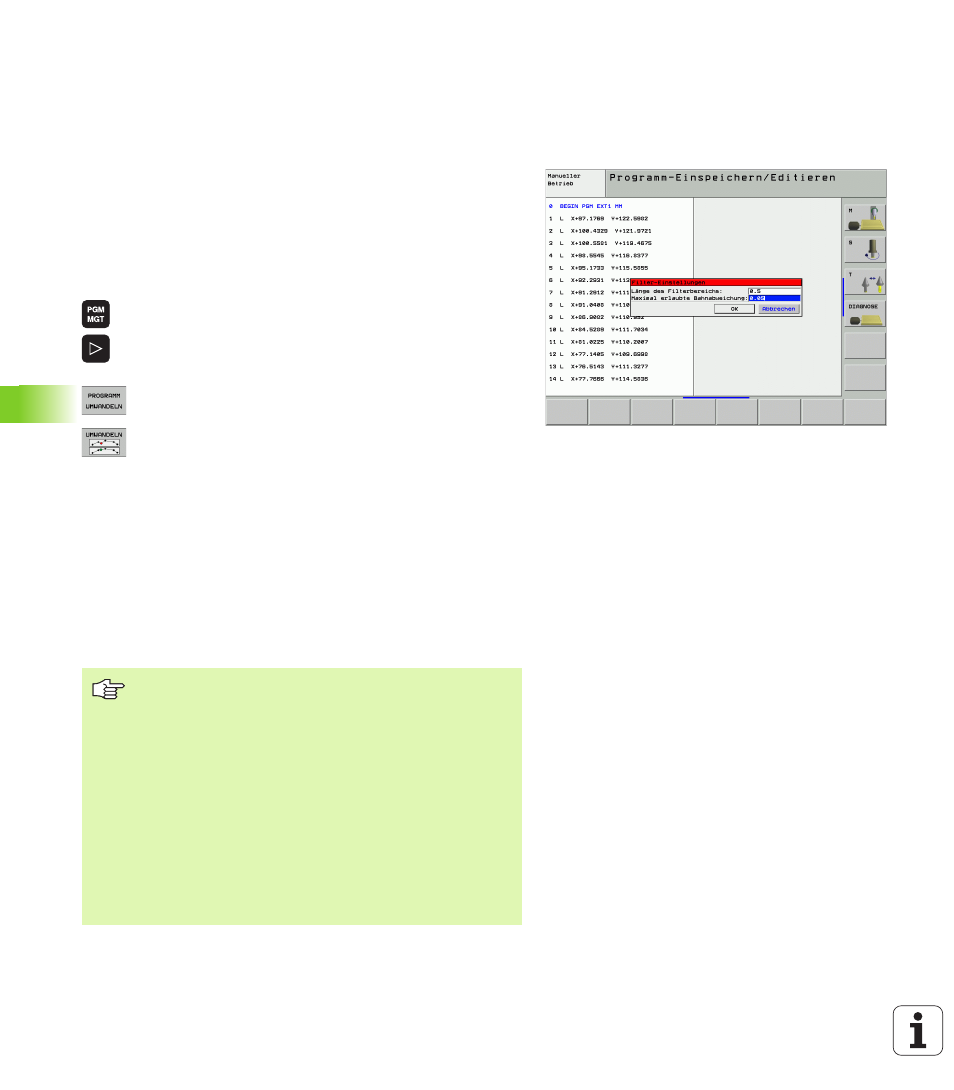

8 Filterfunktion wählen: Die TNC zeigt ein Überblend-
fenster für die Definition der Filtereinstellungen
8 Länge des Filterbereiches in mm (inch-Programm:
Zoll) eingeben. Der Filterbereich definiert, ausgehend
vom jeweils betrachteten Punkt, die tatsächliche
Länge auf der Kontur (vor und hinter dem Punkt),
innerhalb der die TNC Punkte filtern soll, mit Taste
ENT bestätigen
8 Maximal erlaubte Bahnabweichung in mm (inch-Pro-
gramm: Zoll) eingeben: Toleranzwert, den die gefil-
terte Kontur maximal von der ursprünglichen Kontur
abweichen darf, mit Taste ENT bestätigen
Die neue erzeugte Datei kann, in Abhängigkeit von den Fil-
tereinstellungen, wesentlich mehr Punkte (Geradensätze)
enthalten, als die ursprüngliche Datei.
Die maximal erlaubte Bahnabweichung sollte den tatsäch-
lichen Punktabstand nicht überschreiten, ansonsten linea-
risiert die TNC die Kontur zu stark.
Der Datei-Name der von der TNC neu erzeugten Datei
setzt sich zusammen aus dem alten Dateinamen mit der
Ergänzung _flt. Beispiel:
„ Datei-Name des Programmes dessen Bearbeitungs-
richtung umgedreht werden soll: CONT1.H
„ Datei-Name des von der TNC erzeugten gefilterten
Programmes: CONT1_flt.h
