8.3 Zyklen zum Bohr
en, Gewindebohr
en und Gewindefräsen
8

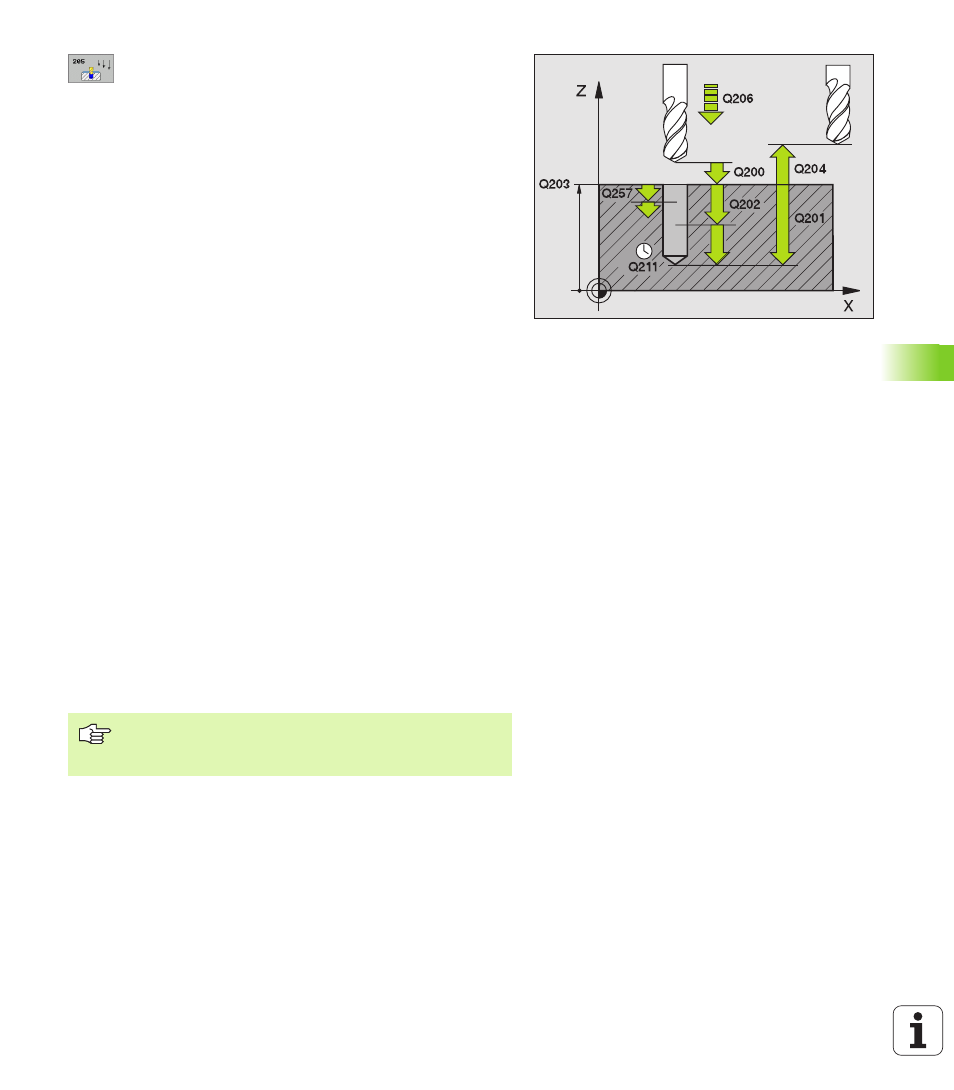

Sicherheits-Abstand
Q200 (inkremental): Abstand
Werkzeugspitze – Werkstück-Oberfläche
8
Tiefe
Q201 (inkremental): Abstand Werkstück-Ober-
fläche – Bohrungsgrund (Spitze des Bohrkegels)
8
Vorschub Tiefenzustellung
Q206: Verfahrgeschwin-
digkeit des Werkzeugs beim Bohren in mm/min
8
Zustell-Tiefe
Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird. Die Tiefe muss
kein Vielfaches der Zustell-Tiefe sein. Die TNC fährt in
einem Arbeitsgang auf die Tiefe wenn:
Zustell-Tiefe und Tiefe gleich sind
die Zustell-Tiefe größer als die Tiefe ist
8
Koord. Werkstück-Oberfläche
Q203 (absolut): Koordi-
nate Werkstück-Oberfläche
8
2. Sicherheits-Abstand
Q204 (inkremental): Koordi-
nate Spindelachse, in der keine Kollision zwischen
Werkzeug und Werkstück (Spannmittel) erfolgen
kann
8
Abnahmebetrag
Q212 (inkremental): Wert, um den die
TNC die Zustell-Tiefe Q202 verkleinert
8
Minimale Zustell-Tiefe
Q205 (inkremental): Falls Sie
einen Abnahmebetrag eingegeben haben, begrenzt
die TNC die Zustellung auf den mit Q205 eingegeben
Wert
8
Vorhalteabstand oben
Q258 (inkremental): Sicher-
heits-Abstand für Eilgang-Positionierung, wenn die
TNC das Werkzeug nach einem Rückzug aus der Boh-
rung wieder auf die aktuelle Zustell-Tiefe fährt; Wert
bei erster Zustellung
8
Vorhalteabstand unten
Q259 (inkremental): Sicher-
heits-Abstand für Eilgang-Positionierung, wenn die
TNC das Werkzeug nach einem Rückzug aus der Boh-
rung wieder auf die aktuelle Zustell-Tiefe fährt; Wert
bei letzter Zustellung
Wenn Sie Q258 ungleich Q259 eingeben, dann verändert
die TNC den Vorhalteabstand zwischen der ersten und
letzten Zustellung gleichmäßig.
