6 Programmieren: Konturen programmieren
6.6 Bahnbew
e
gung
en – F
reie K
o
nt
ur
-Pr
ogr
ammier
ung FK
FK-Programme umwandeln in Klartext-Dialog-
Programme
Um FK-Programme in Klartext-Dialog-Programme umzuwandeln, stellt
die TNC zwei Möglichkeiten zur Verfügung:
Programm so umwandeln, dass die Programm-Struktur (Programm-
teil-Wiederholungen und Unterprogramm-Aufrufe) erhalten bleibt.
Nicht anwendbar, wenn Sie in der FK-Sequenz Q-Parameter-Funk-
tionen verwendet haben
Programm so umwandeln, dass Programmteil-Wiederholungen,
Unterprogramm-Aufrufe und Q-Parameter-Berechnungen lineari-
siert werden. Beim Linearisieren schreibt die TNC anstelle von Pro-
grammteil-Wiederholungen und Unterprogramm-Aufrufen, die
jeweils intern abzuarbeitenden NC-Sätze in das erzeugte Programm,
bzw. berechnet Werte, die Sie über Q-Parameter-Rechnung inner-
halb einer FK-Sequenz zugewiesen haben

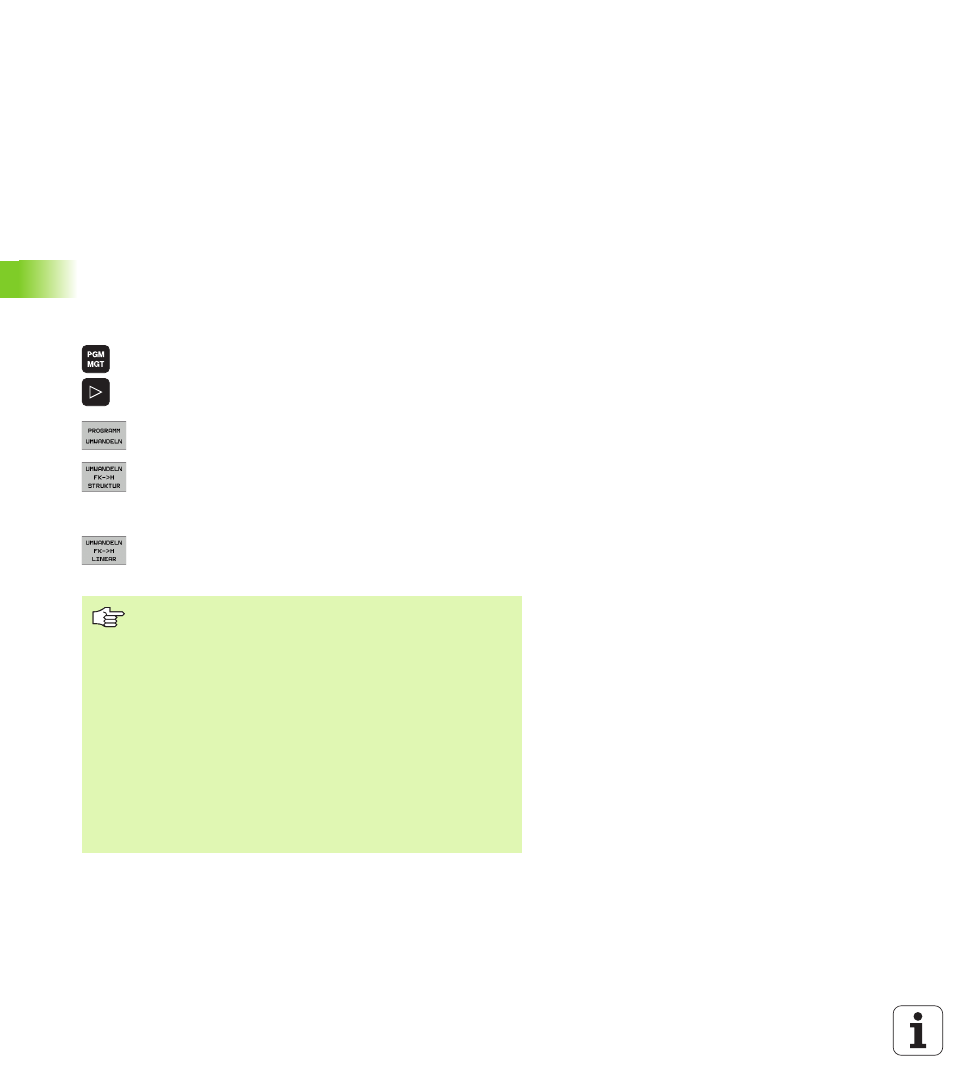

8
Programm wählen, das Sie konvertieren wollen
8
Softkey-Leiste umschalten, bis Softkey PROGRAMM
UMWANDELN erscheint
8
Softkey-Leiste mit Funktionen zum Umwandeln von
Programmen wählen
8
FK-Sätze des angewählten Programmes umwandeln.
Die TNC übersetzt alle FK-Sätze in Geraden- (L) und
Kreis-Sätze (CC, C), die Programm-Struktur bleibt
erhalten, oder
8
FK-Sätze des angewählten Programmes umwandeln.
Die TNC übersetzt alle FK-Sätze in Geraden- (L) und
Kreis-Sätze (CC, C), die TNC linearisiert das Programm
Der Datei-Name der von der TNC neu erzeugten Datei
setzt sich zusammen aus dem alten Dateinamen mit der
Ergänzung _nc. Beispiel:
Datei-Name des FK-Programmes: HEBEL.H
Datei-Name des von der TNC umgewandelten Klartext-
Dialog-Programmes: HEBEL_nc.h
Die Auflösung der erzeugten Klartext-Dialog-Programme
liegt bei 0.1 µm.
Das umgewandelte Programm enthält hinter den umge-
wandelten NC-Sätzen den Kommentar SNR und eine Num-
mer. Die Nummer gibt die Satz-Nummer des FK-Pro-
gramms an, aus dem der jeweilige Klartext-Dialog-Satz
berechnet wurde.
