HEIDENHAIN iTNC 530 (340 49x-02) Benutzerhandbuch
Seite 375
HEIDENHAIN iTNC 530
375
8.4 Zyklen zum F
räsen v
on
T
a
sc
hen, Zapf
en und Nut
e
n
8
Sicherheits-Abstand
Q200 (inkremental): Abstand
zwischen Werkzeug-Stirnfläche und Werkstück-
Oberfläche
8
Koordinate Werkstück-Oberfläche
Q203 (absolut):
Absolute Koordinate der Werkstück-Oberfläche
8
2. Sicherheits-Abstand
Q204 (inkremental): Koordi-
nate Spindelachse, in der keine Kollision zwischen
Werkzeug und Werkstück (Spannmittel) erfolgen
kann
8
Eintauchstrategie
Q366: Art der Eintauchstrategie:
0 = senkrecht eintauchen. In der Werkzeug-Tabelle
muss für das aktive Werkzeug der Eintauchwinkel
ANGLE
mit 90° definiert sein. Ansonsten gibt die
TNC eine Fehlermeldung aus
1 = helixförmig eintauchen. In der Werkzeug-
Tabelle muss für das aktive Werkzeug der Eintauch-
winkel ANGLE ungleich 0 definiert sein. Ansonsten
gibt die TNC eine Fehlermeldung aus. Nur helixför-
mig eintauchen, wenn genügend Platz vorhanden
ist
2 = pendelnd eintauchen. In der Werkzeug-Tabelle
muss für das aktive Werkzeug der Eintauchwinkel
ANGLE
ungleich 0 definiert sein. Ansonsten gibt die
TNC eine Fehlermeldung aus
8
Vorschub Schlichten
Q385: Verfahrgeschwindigkeit
des Werkzeugs beim Seiten- und Tiefenschlichten in
mm/min
Beispiel: NC-Sätze
8 CYCL DEF 254 RUNDE NUT
Q215=0
;BEARBEITUNGS-UMFANG
Q219=12
;NUTBREITE
Q368=0.2
;AUFMASS SEITE
Q375=80
;TEILKREIS-DURCHM.
Q367=0
;BEZUG NUTLAGE
Q216=+50
;MITTE 1. ACHSE
Q217=+50
;MITTE 2. ACHSE
Q376=+45
;STARTWINKEL
Q248=90
;OEFFNUNGSWINKEL
Q378=0
;WINKELSCHRITT
Q377=1
;ANZAHL BEARBEITUNGEN
Q207=500
;VORSCHUB FRAESEN
Q351=+1
;FRAESART
Q201=-20
;TIEFE
Q202=5
;ZUSTELL-TIEFE
Q369=0.1
;AUFMASS TIEFE
Q206=150
;VORSCHUB TIEFENZ.
Q338=5
;ZUST. SCHLICHTEN
Q200=2
;SICHERHEITS-ABST.
Q203=+0
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q366=1
;EINTAUCHEN
Q385=500
;VORSCHUB SCHLICHTEN
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3

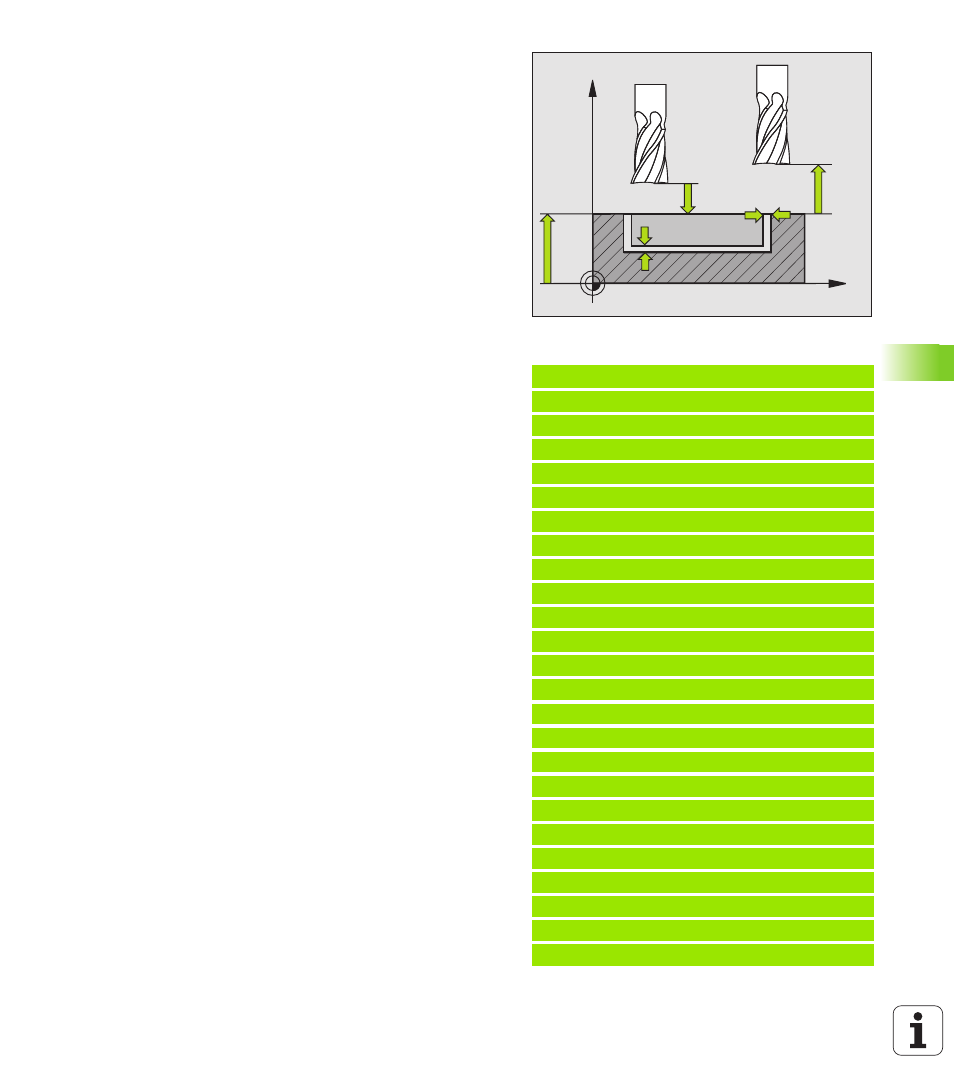

X
Z
Q200
Q204
Q203
Q369
Q368
