9.6 Bearbeitungsebene über drei
Punkte definieren:
PLANE POINTS
Anwendung
Eine Bearbeitungsebene lässt sich eindeutig definieren durch die
Angabe dreier beliebiger Punkte P1 bis P3 dieser Ebene. Diese
Möglichkeit ist in der Funktion PLANE POINTS realisiert.
Beachten Sie vor dem Programmieren

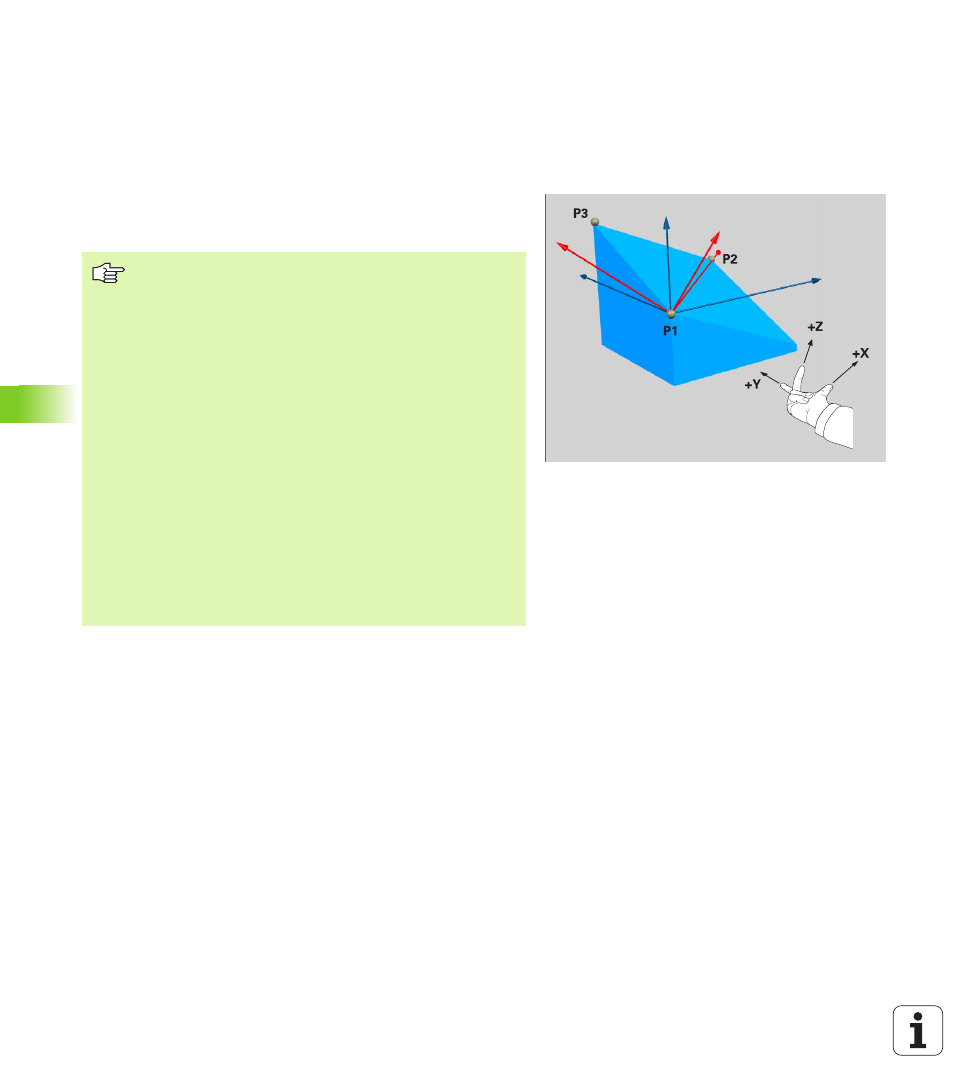

Die Verbindung von Punkt 1 zu Punkt 2 legt die Richtung
der geschwenkten Hauptachse fest (X bei Werkzeug-
achse Z).
Die Richtung der geschwenkten Werkzeugachse bestim-
men Sie durch die Lage des 3. Punktes bezogen auf die
Verbindungslinie zwischen Punkt 1und Punkt 2. Mit Hilfe
der Rechte-Hand-Regel (Daumen = X-Achse, Zeigefinger
= Y-Achse, Mittelfinger = Z-Achse, siehe Bild rechts
oben), gilt: Daumen (X-Achse) zeigt von Punkt 1 nach
Punkt 2, Zeigefinger (Y-Achse) zeigt parallel zur
geschwenkten Y-Achse in Richtung Punkt 3. Dann zeigt
der Mittelfinger in Richtung der geschwenkten Werkzeug-
Achse.
Die drei Punkte definieren die Neigung der Ebene. Die
Lage des aktiven Nullpunkts wird von der TNC nicht verän-
dert.
Parameterbeschreibung für das Positionierverhalten:
Siehe „Positionierverhalten der PLANE-Funktion festle-
gen”, Seite 502.
