404 8 Programmieren: Zyklen
8.6 SL
-Zyklen
Überlagerte Konturen
Taschen und Inseln können Sie zu einer neuen Kontur überlagern.
Damit können Sie die Fläche einer Tasche durch eine überlagerte
Tasche vergrößern oder eine Insel verkleinern.
Unterprogramme: Überlagerte Taschen

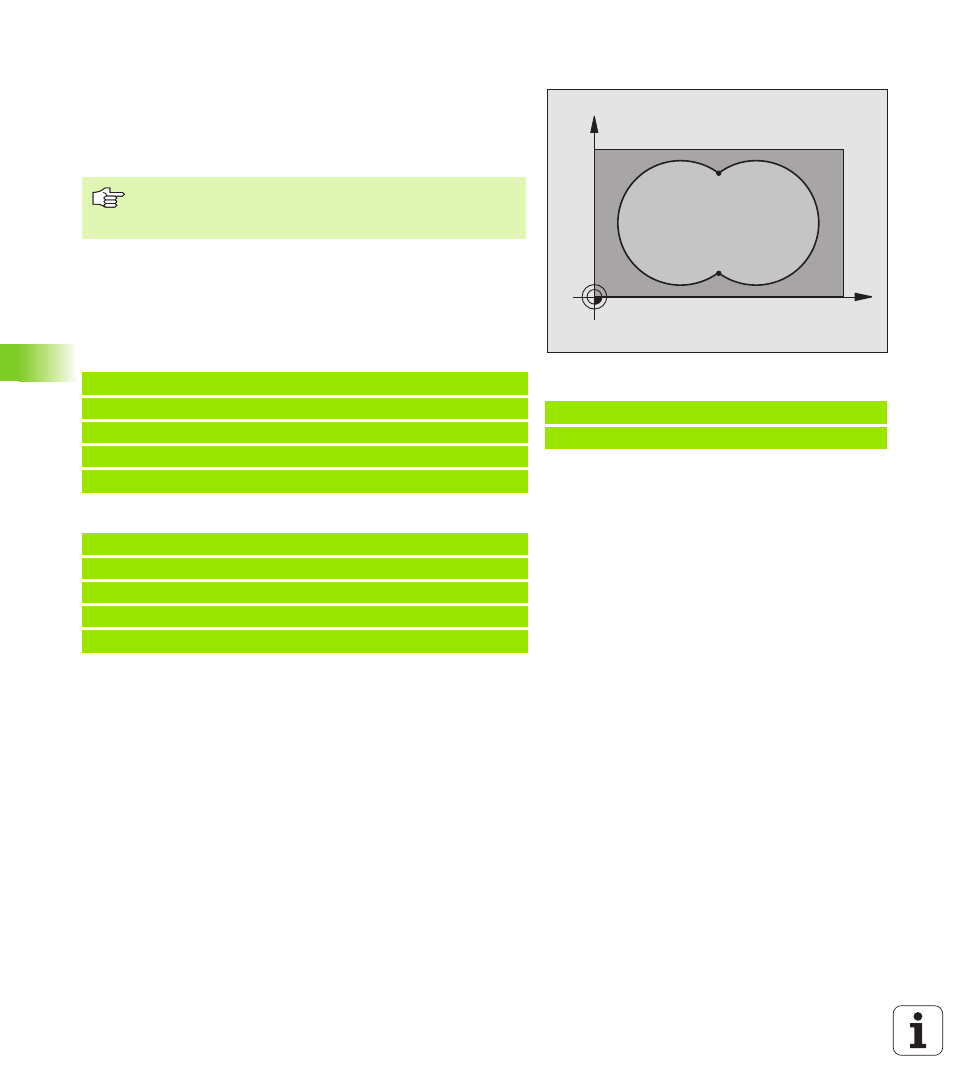

Die Taschen A und B überlagern sich.
Die TNC berechnet die Schnittpunkte S
1
und S
2
, sie müssen nicht pro-
grammiert werden.
Die Taschen sind als Vollkreise programmiert.
Unterprogramm 1: Tasche A
Unterprogramm 2: Tasche B
Beispiel: NC-Sätze
12 CYCL DEF 14.0 KONTUR
13 CYCL DEF 14.1 KONTURLABEL 1/2/3/4
X
Y
A B
S
1
S
2
Die nachfolgenden Programmierbeispiele sind Kontur-
Unterprogramme, die in einem Hauptprogramm von
Zyklus 14 KONTUR aufgerufen werden.
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
