9 Programmieren: Sonderfunktionen
9.3 Bearbeit
ungsebene über Pr
ojektionswink
el definier
en:
PLANE
P
R
O
JECTED
9.3 Bearbeitungsebene über
Projektionswinkel definieren:
PLANE PROJECTED
Anwendung

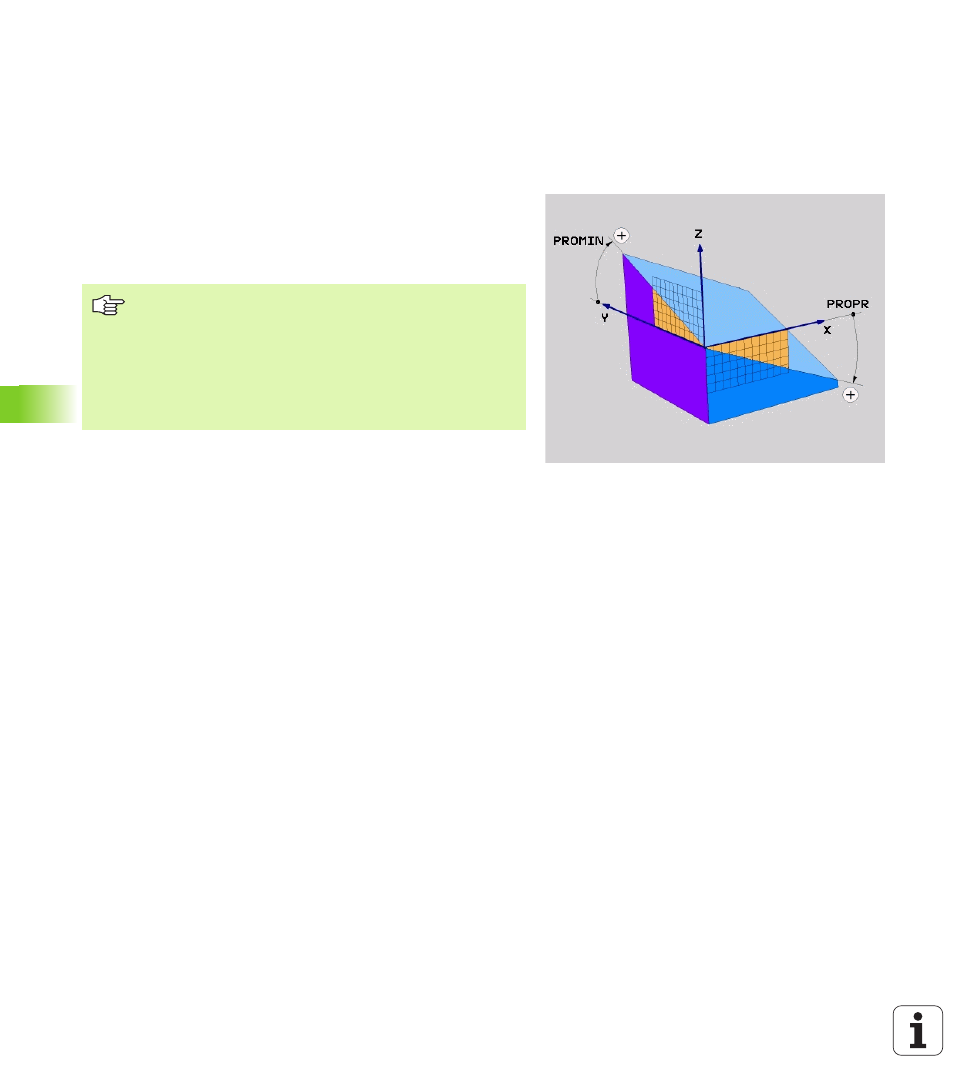

Projektionswinkel definieren eine Bearbeitungsebene durch die
Angabe von zwei Winkeln, die Sie durch Projektion der 1. Koordinaten-
ebene (Z/X bei Werkzeugachse Z) und der 2. Koordinatenebene (Y/Z
bei Werkzeugachse Z) in die zu definierende Bearbeitungsebene
ermitteln können.
Beachten Sie vor dem Programmieren
Projektionswinkel können Sie nur dann verwenden, wenn
ein rechtwinkliger Quader bearbeitet werden soll. Anson-
sten entstehen Verzerrungen am Werkstück.
Parameterbeschreibung für das Positionierverhalten:
Siehe „Positionierverhalten der PLANE-Funktion festle-
gen”, Seite 502.
