HEIDENHAIN iTNC 530 255
6.8 K
ont
ur
pr
ogr
a
mme aus DXF
-D
a
te
n erz
e
ug
en (Sof
tw
ar
e-Option)

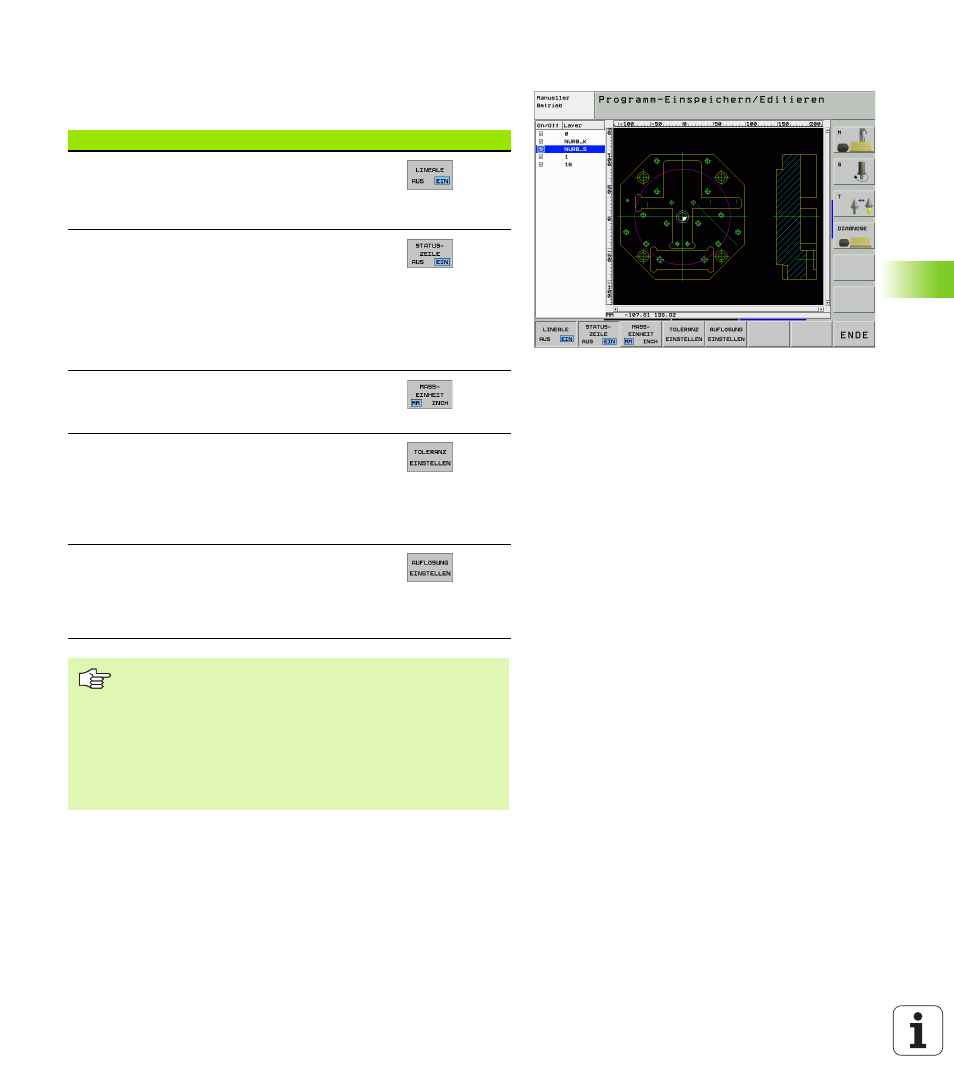

Grundeinstellungen
Auf der dritten Softkey-Leiste stehen verschieden Einstellmöglichkei-
ten zur Verfügung:
Einstellung Softkey
Lineale anzeigen/nicht anzeigen: Die TNC zeigt
die Lineale am linken und oberen Rand der Zeich-
nung an. Die auf dem Lineal angezeigten Werte
beziehen sich auf den Zeichnungs-Nullpunkt.
Statuszeile anzeigen/nicht anzeigen: Die TNC
zeigt die Statuszeile am unteren Rand der Zeich-
nung an. In der Stauszeile stehen folgende Infor-
mationen zur Verfügung:
„ Aktive Maßeinheit (MM oder INCH)
„ X- und Y-Koordinate der atuellen Mouse-Posi-
tion
Maßeinheit MM/INCH: Maßeinheit der DXF-
Datei einstellen. In dieser Maßeinheit gibt die
TNC auch das Kontur-Programm aus
Toleranz einstellen. Die Toleranz legt fest, wie
weit benachbarte Konturelemente voneinder
entfernt sein dürfen. Mit der Toleranz können Sie
Ungenauigkeiten ausgleichen, die bei der Zeich-
nungserstellung gemacht wurden. Grundeinstel-
lung: 0.1 mm
Auflösung einstellen. Die Auflösung legt fest, mit
wieviel Nachkommastellen die TNC das Kontur-
Programm erzeugen soll. Grundeinstellung: 4
Nachkommastellen (entspricht 0.1 µm Auflö-
sung)
Beachten Sie, dass Sie die richtige Maßeinheit einstellen
müssen, da in der DXF-Datei diesbezüglich keine Informa-
tionen enthalten sind.
Wenn Sie Programme für ältere TNC-Steuerungen erzeu-
gen wollen, müssen Sie die Auflösung auf 3 Nachkomma-
stellen begrenzen. Zusätzlich müssen Sie die Kommen-
tare entfernen, die der DXF-Konverter mit in das
Konturprogramm ausgibt.
