HEIDENHAIN iTNC 530 (340 49x-02) Benutzerhandbuch
Seite 341
HEIDENHAIN iTNC 530
341
8.3 Zyklen zum Bohr
en, Gewindebohr
en und Gewindefräsen
8

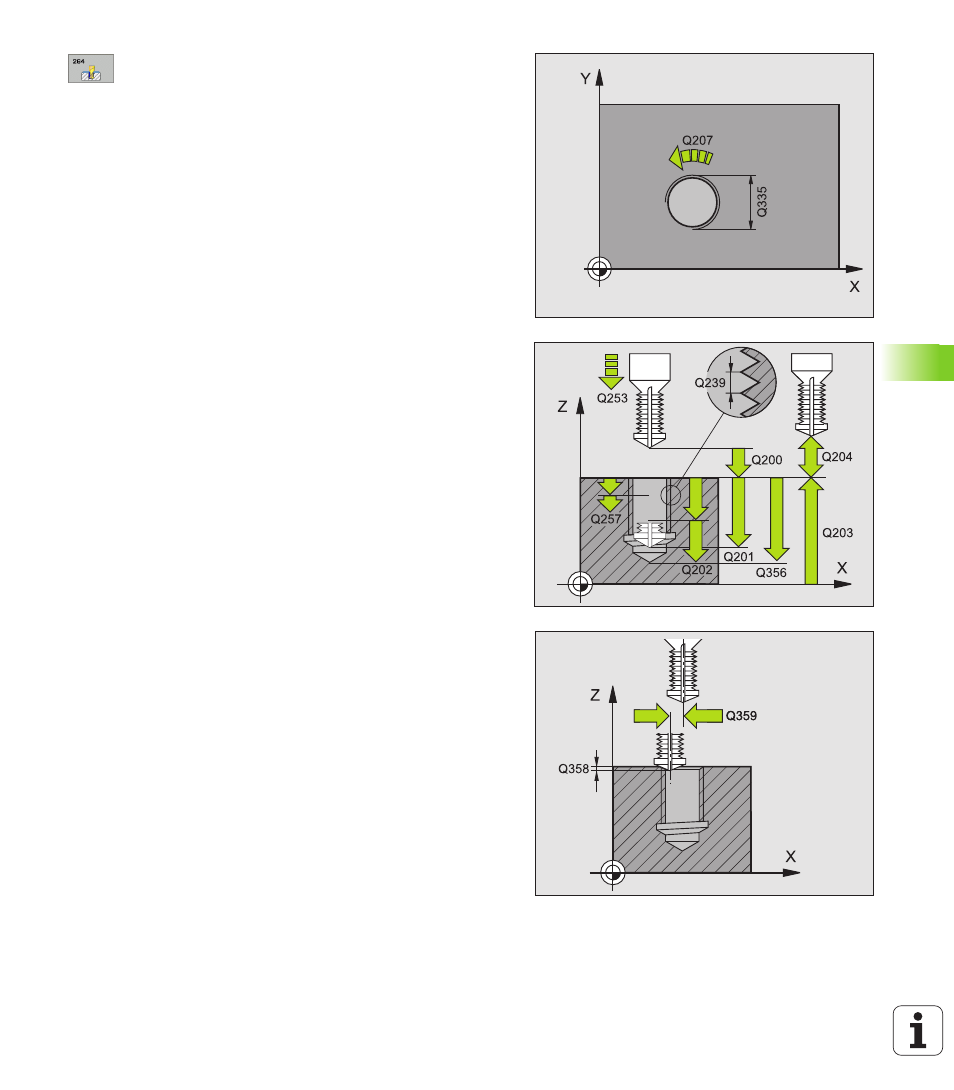

Soll-Durchmesser
Q335: Gewindenenndurchmesser
8
Gewindesteigung
Q239: Steigung des Gewindes. Das
Vorzeichen legt Rechts- oder Linksgewinde fest:
+ = Rechtsgewinde
– = Linksgewinde
8
Gewindetiefe
Q201 (inkremental): Abstand zwischen
Werkstück-Oberfläche und Gewindegrund
8
Bohrtiefe
Q356: (inkremental): Abstand zwischen
Werkstück-Oberfläche und Bohrungsgrund
8
Vorschub Vorpositionieren
Q253: Verfahrgeschwin-
digkeit des Werkzeugs beim Eintauchen in das Werk-
stück bzw. beim Herausfahren aus dem Werkstück in
mm/min
8
Fräsart
Q351: Art der Fräsbearbeitung bei M03
+1 = Gleichlauffräsen
–1 = Gegenlauffräsen
8
Zustell-Tiefe
Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird. Die Tiefe muss
kein Vielfaches der Zustell-Tiefe sein. Die TNC fährt in
einem Arbeitsgang auf die Tiefe wenn:
Zustell-Tiefe und Tiefe gleich sind
die Zustell-Tiefe größer als die Tiefe ist
8
Vorhalteabstand oben
Q258 (inkremental): Sicher-
heits-Abstand für Eilgang-Positionierung, wenn die
TNC das Werkzeug nach einem Rückzug aus der Boh-
rung wieder auf die aktuelle Zustell-Tiefe fährt
8
Bohrtiefe bis Spanbruch
Q257 (inkremental): Zustel-
lung, nachdem die TNC einen Spanbruch durchführt.
Kein Spanbruch, wenn 0 eingegeben
8
Rückzug bei Spanbruch
Q256 (inkremental): Wert, um
die die TNC das Werkzeug beim Spanbrechen zurück-
fährt
8
Tiefe Stirnseitig
Q358 (inkremental): Abstand zwi-
schen Werkstück-Oberfläche und Werkzeugspitze
beim stirnseitigen Senkvorgang
8
Versatz Senken Stirnseite
Q359 (inkremental):
Abstand um den die TNC die Werkzeugmitte aus der
Bohrungsmitte versetzt
